产品
滤波器
通带频率1040~1360MHz, DC-890MHz≥40dB, 1.6-3GHz≥40dB, 表面贴装
- ZBF13-L1200-320-1533
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1040 | ~ | 1360 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-890 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.6-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 850 | 82.68 | 78.35 | -57.55 | 6.1 |
| 904 | 50.57 | 50.41 | -54.37 | 7.92 |
| 957 | 22.58 | 24.62 | -28.61 | 4.17 |
| 1011 | 2.89 | 3.54 | -5.14 | 8.34 |
| 1064 | 1.22 | 1.33 | -1.54 | 5 |
| 1118 | 1.49 | 1.52 | -1.4 | 3.69 |
| 1171 | 1.35 | 1.36 | -1.26 | 3.39 |
| 1225 | 1.17 | 1.21 | -1.23 | 3.36 |
| 1279 | 1.29 | 1.34 | -1.42 | 3.52 |
| 1332 | 1.37 | 1.4 | -1.71 | 4.13 |
| 1386 | 1.61 | 1.67 | -2.9 | 5.91 |
| 1439 | 6.64 | 4.34 | -11.68 | 5.88 |
| 1493 | 17.17 | 11.11 | -29.41 | 3.3 |
| 1546 | 28.16 | 19.85 | -45.61 | 2.81 |
| 1600 | 39.38 | 29.33 | -55.41 | 1.83 |
参考实物图

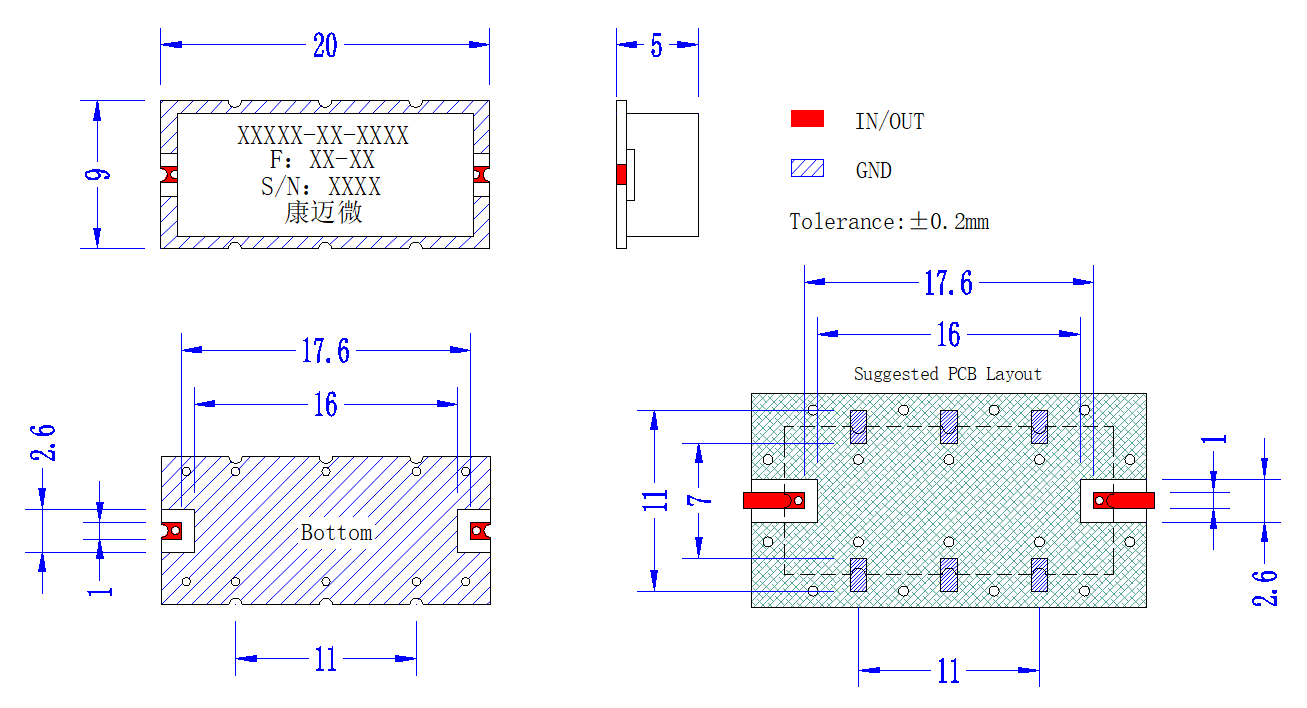

外形结构图（mm）

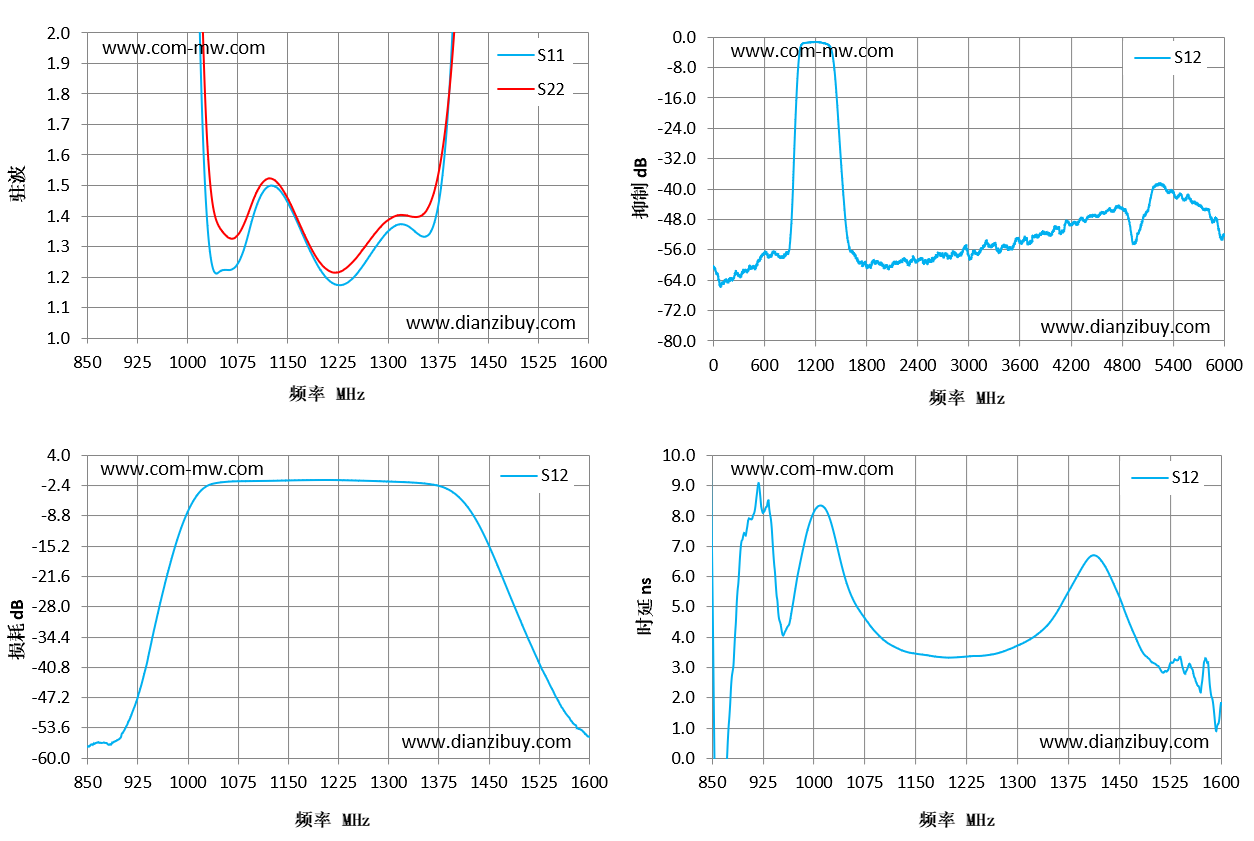

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
