产品
隔直器
工作频率 100~18000MHz,插入损耗 1dB,阻抗50Ω,N -JK
- DDB9-0.1-18G-2091
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 18000 | MHz |
| 插入损耗 | 1 | dB | ||
| 驻波比 | 1.45 | |||
| DC最大电压 | 100 | V |
其它参数
| 功率容量 | 2W |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 外壳铜 |
| 重量 | 70g |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

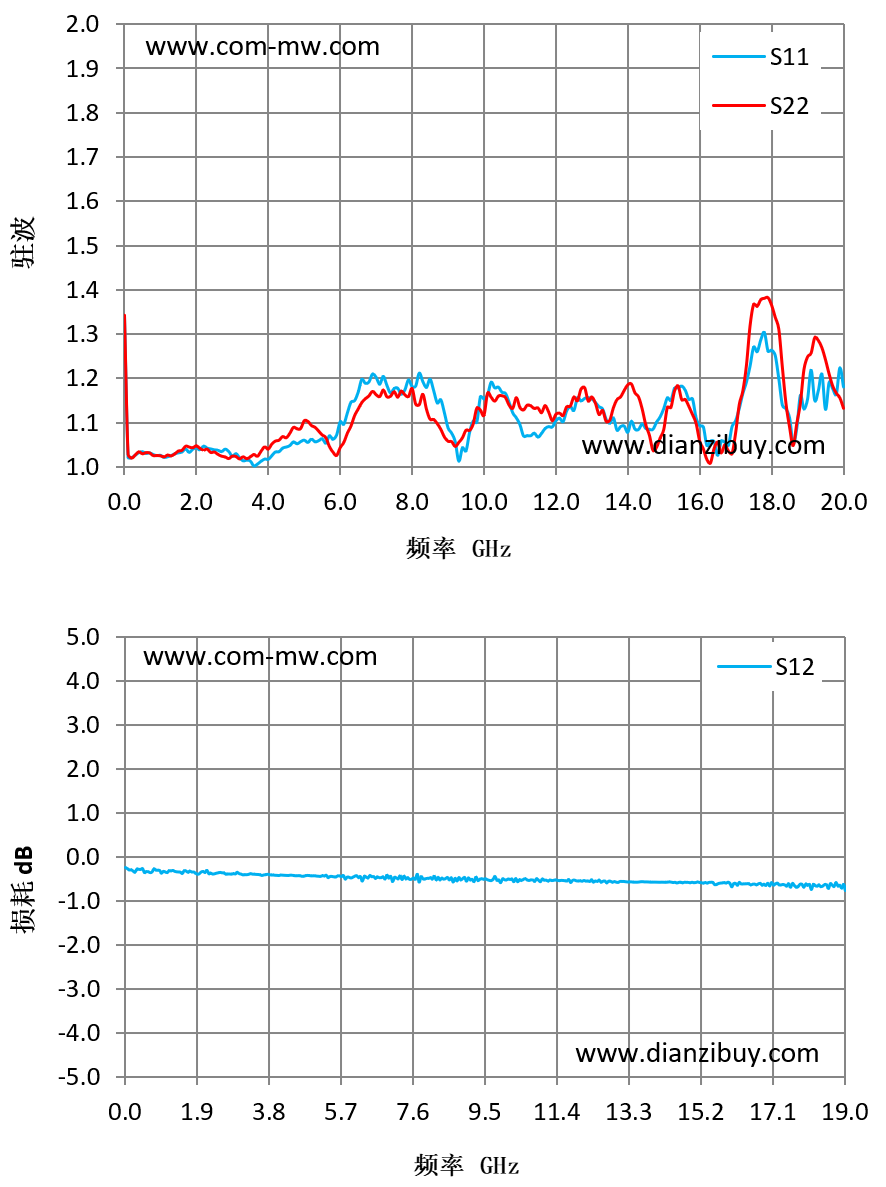

典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.34 | 1.34 | -0.24 |
| 1.43 | 1.03 | 1.03 | -0.34 |
| 2.86 | 1.04 | 1.02 | -0.34 |
| 4.29 | 1.03 | 1.06 | -0.35 |
| 5.71 | 1.07 | 1.04 | -0.38 |
| 7.14 | 1.19 | 1.16 | -0.40 |
| 8.57 | 1.20 | 1.11 | -0.42 |
| 10.00 | 1.16 | 1.13 | -0.43 |
| 11.43 | 1.08 | 1.13 | -0.45 |
| 12.86 | 1.16 | 1.18 | -0.48 |
| 14.29 | 1.09 | 1.17 | -0.47 |
| 15.71 | 1.15 | 1.14 | -0.50 |
| 17.14 | 1.13 | 1.14 | -0.52 |
| 18.57 | 1.11 | 1.09 | -0.46 |
| 20.00 | 1.18 | 1.13 | -0.52 |
