产品
开关滤波器组
开关滤波路数四选一, SMA
- DSS3-4R100-8600-2883
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
|---|---|---|
| 插入损耗 | 6 | dB |
| 驻波比 | 1.7 | |
| 通带频率一 | 100-4800 | MHz |
| 频率一抑制 | 5500-8000MHz≥40 | dB |
| 通带频率二 | 100-5500 | MHz |
| 频率二抑制 | 6900-15000MHz≥30 | dB |
| 通带频率三 | 100-6600MHz | MHz |
| 频率三抑制 | 8050-15000MHz≥35 | dB |
| 通带频率四 | 100-8600 | MHz |
| 频率四抑制 | 10350-18000MHz≥35 | dB |
其它参数
| 开关滤波路数 | 四选一 |
| 开关时间 | ns |
| 接口形式 | SMA-K0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作温度 | -40~+75℃设计保证 |
| 控制方式 | TTL |
真值表
| C1 | C2 | C3 | C4 | C5 | |
| 频率一 | 0 | 0 | |||
| 频率二 | 0 | 1 | |||
| 频率三 | 1 | 0 | |||
| 频率四 | 1 | 1 |

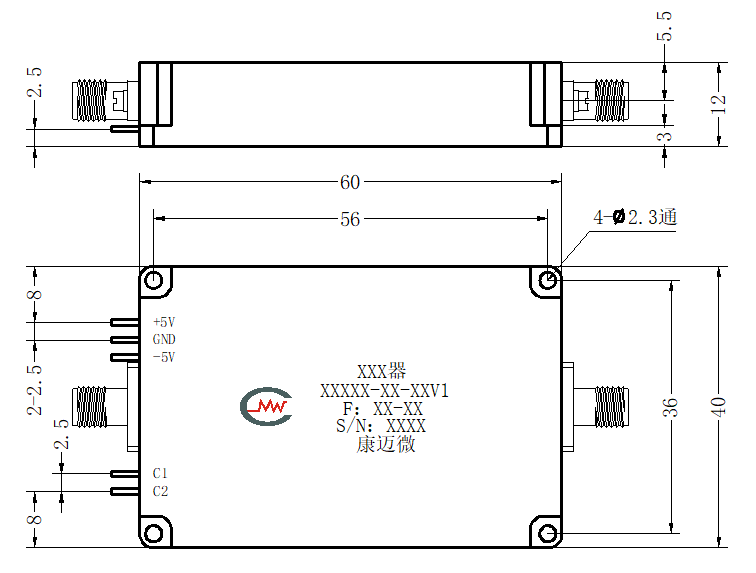

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
