滤波器
通带频率1400~2100MHz, DC-1150MHz≥40dB, 2450-3600MHz≥40dB, 表面贴装
- ZBF5-L1750-700-2344
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2100 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1150 | MHz≥ | 40 | dB | ||
| 带外抑制 | 2450-3600 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1120 | 22.16 | 31.33 | -57.99 | -1.29 |
| 1220 | 16.56 | 20.25 | -37.5 | 1.6 |
| 1320 | 3.76 | 2.45 | -6.19 | 6.03 |
| 1420 | 1.01 | 1.13 | -1.63 | 3.04 |
| 1520 | 1.5 | 1.51 | -1.52 | 2.16 |
| 1620 | 1.19 | 1.24 | -1.26 | 1.93 |
| 1720 | 1.05 | 1.06 | -1.2 | 1.85 |
| 1820 | 1.16 | 1.13 | -1.28 | 1.86 |
| 1920 | 1.28 | 1.18 | -1.49 | 1.97 |
| 2020 | 1.27 | 1.28 | -1.74 | 2.31 |
| 2120 | 1.12 | 1.09 | -2.19 | 2.97 |
| 2220 | 2.13 | 2.07 | -5.44 | 5.19 |
| 2320 | 11.87 | 12.78 | -26.52 | 1.53 |
| 2420 | 15.3 | 19.27 | -49.97 | 0.47 |
| 2520 | 15.18 | 19.76 | -52.04 | 0.32 |

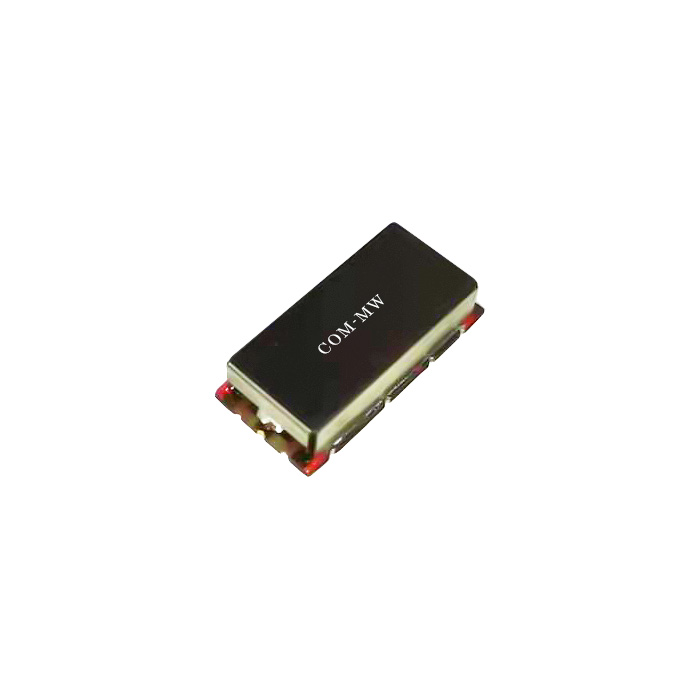

参考实物图

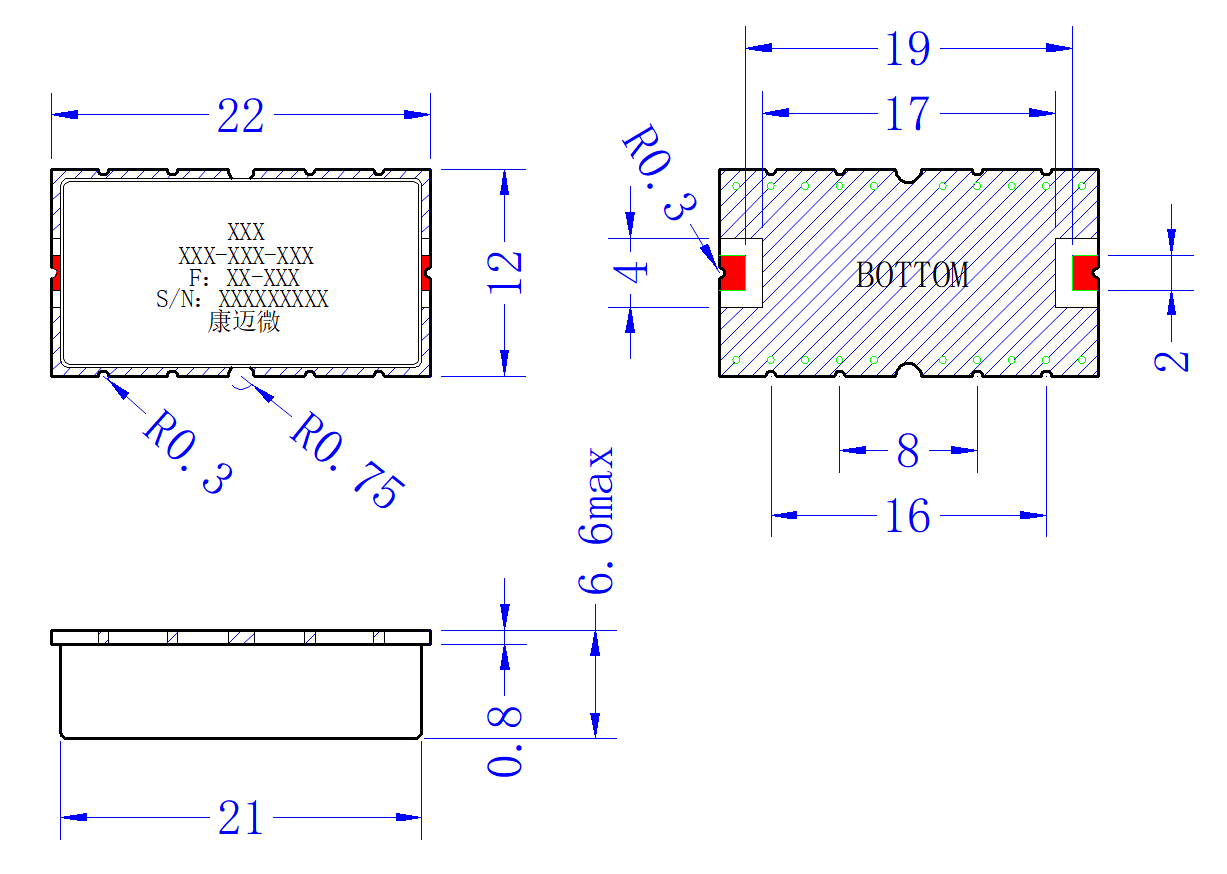

外形结构图（mm）

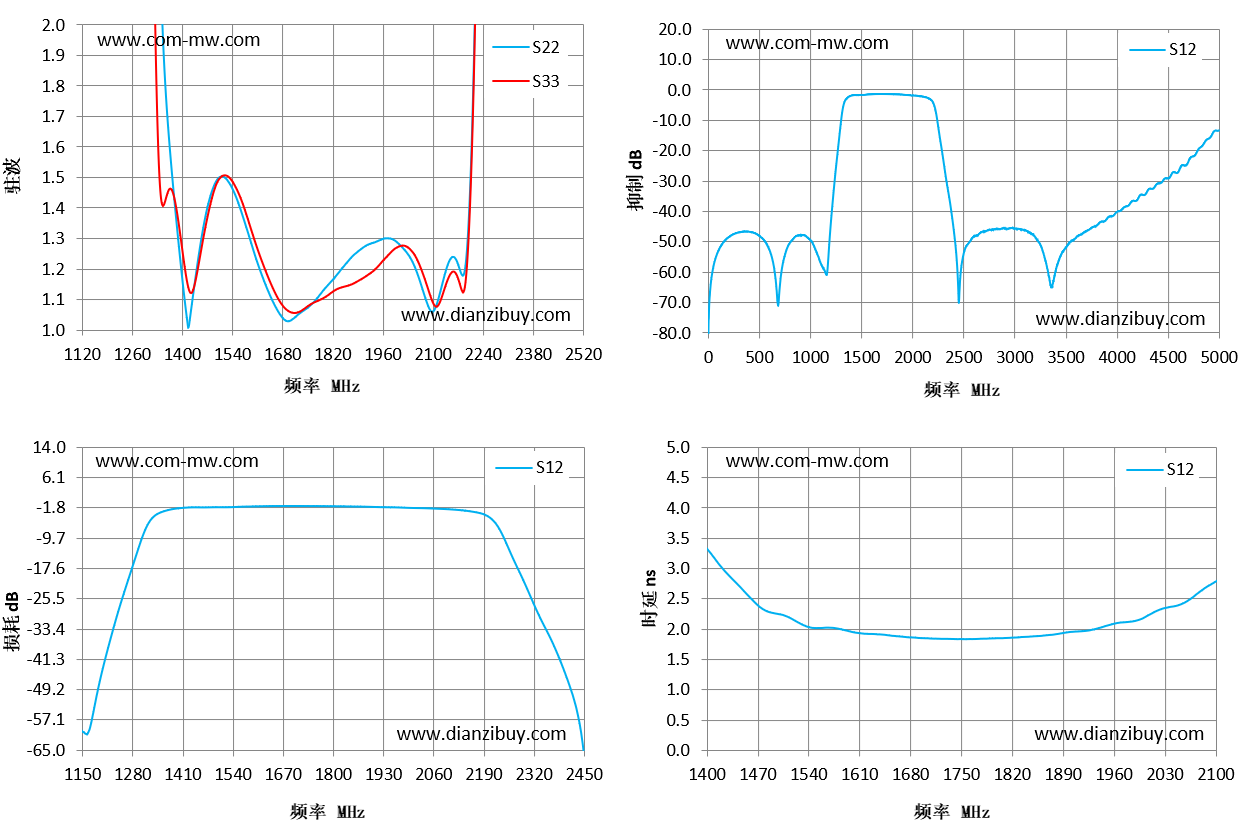

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
