产品
滤波器
阻带频率410~415MHz, ≥50dB, 通带频率DC~400MHz, 425~1000MHz, N
- K6-410-415-10N50200-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 410 | ~ | 415 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 400 | MHz | |
| 通带频率 | 425 | ~ | 1000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳铜镀镍 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 375 | -0.27 | 1.54 |
| 400 | -1.98 | 1.29 |
| 405 | -10.44 | 13.76 |
| 410 | -65.75 | 32.77 |
| 411 | -77.09 | 39.22 |
| 412 | -57.78 | 39.12 |
| 413 | -73.56 | 32.82 |
| 414 | -59.48 | 33.98 |
| 415 | -72.47 | 36.73 |
| 420 | -11.85 | 13.81 |
| 425 | -2.19 | 1.31 |
| 450 | -0.35 | 1.54 |

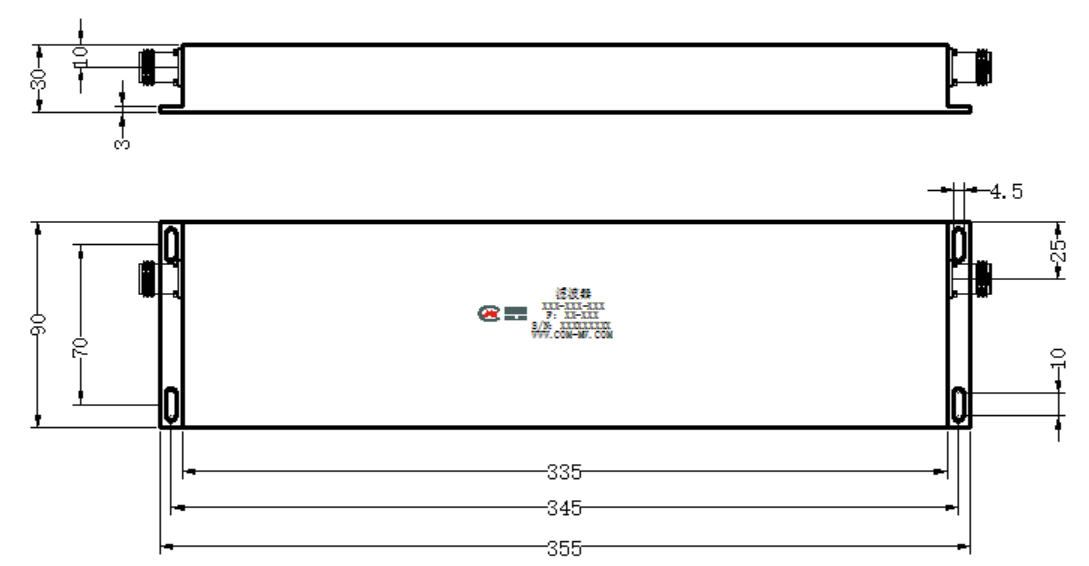

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
