滤波器
通带频率 3.5~18GHz,DC-3.1GHz≥40dB,SMA
- ZHPF5-L3.5-18G-3731
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-3.1 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 15987.55 | 2673.96 | -77.43 | -77.43 | 5.58 |
| 0.46 | 543.65 | 51.25 | -53.68 | -53.68 | 0.13 |
| 0.88 | 234.49 | 60.44 | -49.61 | -49.61 | 0.25 |
| 1.31 | 124.11 | 52.45 | -50.40 | -50.40 | 0.16 |
| 1.74 | 64.58 | 27.93 | -56.67 | -56.67 | 0.38 |
| 2.16 | 37.17 | 25.16 | -73.02 | -73.02 | -0.45 |
| 2.59 | 22.29 | 17.12 | -65.53 | -65.53 | 0.74 |
| 3.02 | 11.52 | 13.04 | -43.44 | -43.44 | 0.32 |
| 3.44 | 1.22 | 1.25 | -2.49 | -2.49 | 1.42 |
| 3.87 | 1.08 | 1.12 | -1.34 | -1.34 | 0.59 |
| 4.29 | 1.34 | 1.28 | -1.19 | -1.19 | 0.40 |
| 4.72 | 1.56 | 1.50 | -1.24 | -1.24 | 0.32 |
| 5.15 | 1.62 | 1.59 | -1.22 | -1.22 | 0.27 |
| 5.57 | 1.62 | 1.58 | -1.16 | -1.16 | 0.24 |
| 6.00 | 1.57 | 1.52 | -1.10 | -1.10 | 0.22 |

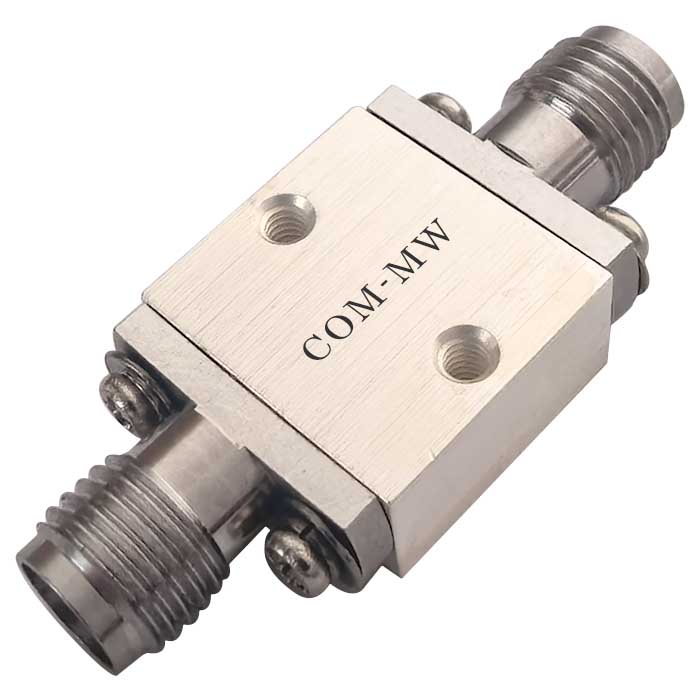

参考实物图

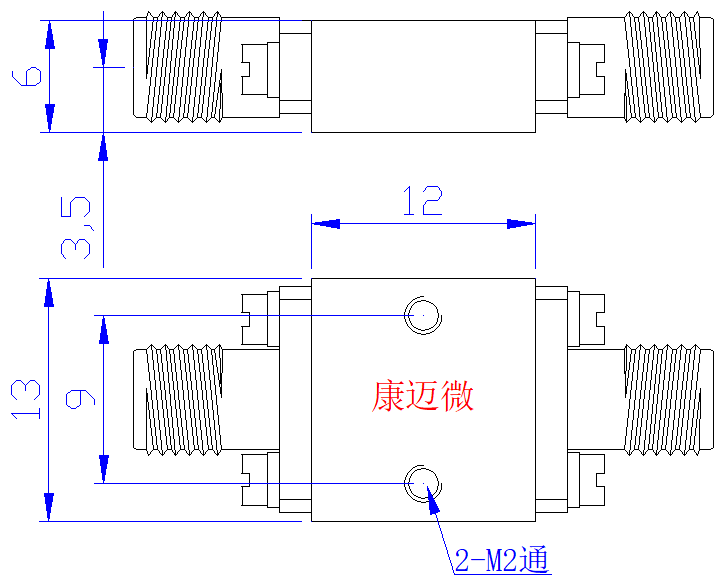

外形结构图（mm）

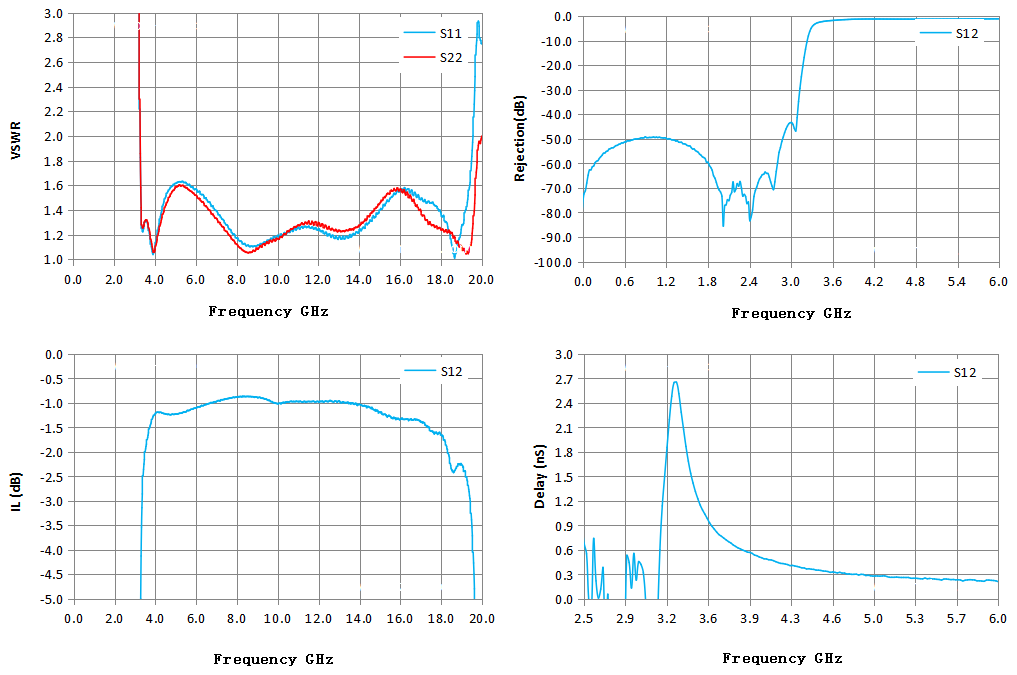

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
