产品
环行器
工作频率2000~4000MHz, 通过功率100W, SMA
- DH9-2-4G-1555
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 100W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1500 | 1.82 | -2.91 | -15.27 | 1.81 |
| 1714 | 1.4 | -1.65 | -11.93 | 1.43 |
| 1929 | 1.26 | -0.82 | -16.81 | 1.32 |
| 2143 | 1.14 | -0.51 | -21.7 | 1.2 |
| 2357 | 1.04 | -0.41 | -30.82 | 1.08 |
| 2571 | 1.07 | -0.39 | -29.89 | 1.03 |
| 2786 | 1.16 | -0.39 | -23.62 | 1.1 |
| 3000 | 1.2 | -0.41 | -21.42 | 1.14 |
| 3214 | 1.2 | -0.41 | -21.25 | 1.15 |
| 3429 | 1.15 | -0.39 | -23.13 | 1.14 |
| 3643 | 1.07 | -0.37 | -28.09 | 1.09 |
| 3857 | 1.08 | -0.38 | -26.92 | 1.09 |
| 4071 | 2.03 | -1.93 | -19.84 | 1.95 |
| 4286 | 3.37 | -3.17 | -9.93 | 3.21 |
| 4500 | 3.16 | -2.36 | -8.13 | 2.96 |

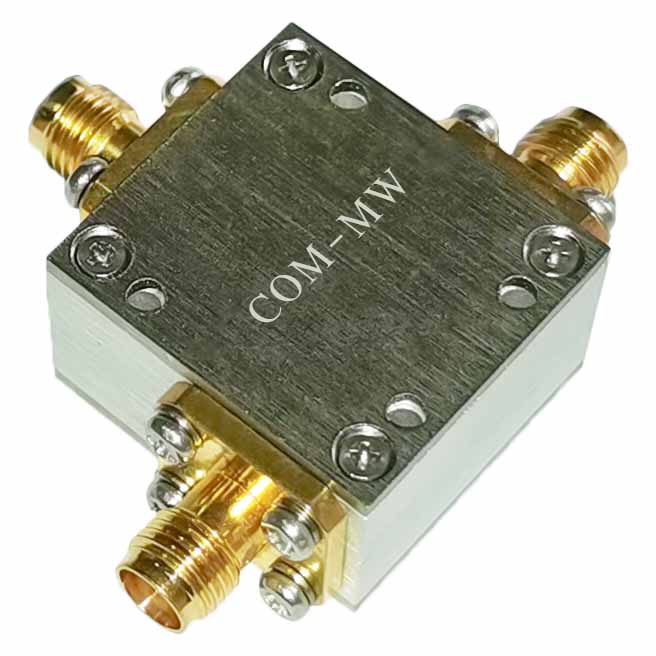

参考实物图

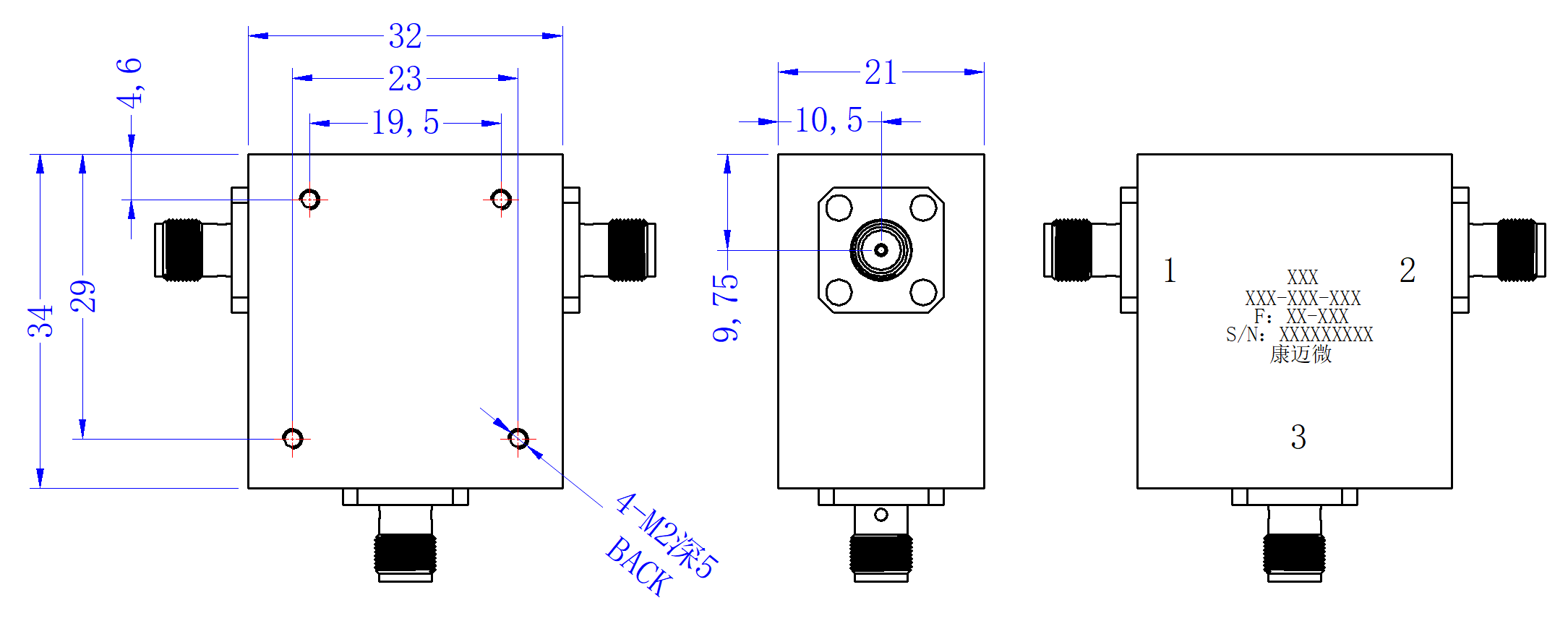

外形结构图（mm）

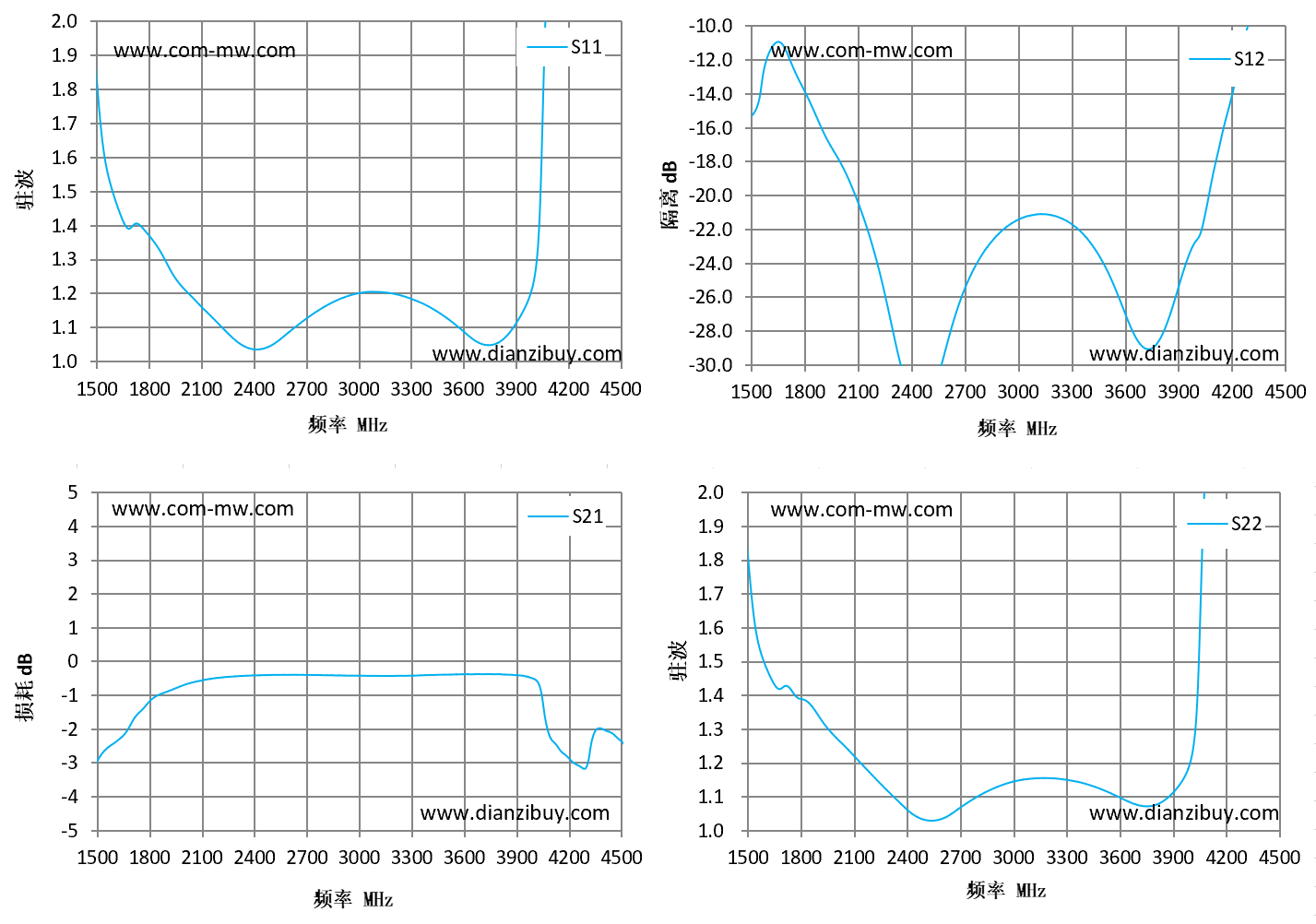

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
