数控衰减器
8~18GHz,衰减范围 0~30dB,步进0.5dB,衰减位数6位,切换时间150ns,27dB,SMA
- ATT8018-6
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
--
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 18 | GHz |
| 衰减范围 | 0 | ~ | 30 | dB |
| 插入损耗 | 4.5 | dB | ||
| 驻波比 | 2 | |||
| 衰减精度 | ±1 | dB | ||
| 衰减平坦度 | ±1 | dB |
其它参数
| 步进 | 0.5dB |
| 衰减位数 | 6位 |
| 切换时间 | 150ns |
| 功率容量 | 27dB设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 灰色烤漆 |
| 工作电压 | ±5V |
| 工作电流 | ±50mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

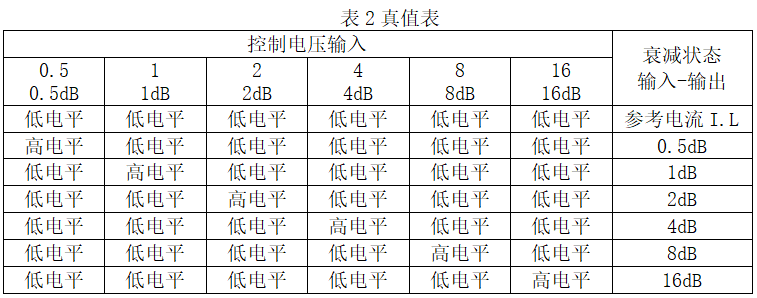

控制电压：
参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
