滤波器
通带频率736~842MHz, DC-600MHz≥40dB, 980-3000MHz≥40dB, 表面贴装
- ZBF14-L789-106-755
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 736 | ~ | 842 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 0.5 | dB | ||||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 带外抑制 | 980-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 600 | 41.29 | 50.51 | -43.82 | 7.99 |
| 629 | 20.02 | 33.3 | -27.4 | 5.87 |
| 657 | 9.52 | 17.38 | -13.99 | 7.57 |
| 686 | 4.53 | 5.85 | -5.54 | 8.26 |
| 714 | 2.02 | 1.96 | -2.12 | 7.42 |
| 743 | 1.4 | 1.31 | -1.29 | 6.09 |
| 771 | 1.31 | 1.28 | -1.22 | 5.51 |
| 800 | 1.13 | 1.12 | -1.22 | 5.53 |
| 829 | 1.1 | 1.12 | -1.37 | 5.99 |
| 857 | 1.44 | 1.41 | -1.93 | 7.17 |
| 886 | 3.76 | 2.55 | -4.68 | 8.49 |
| 914 | 11.23 | 4.97 | -12.35 | 7.91 |
| 943 | 21.86 | 9.34 | -26.44 | 5.43 |
| 971 | 29.6 | 15.11 | -44.87 | 13.16 |
| 1000 | 35.91 | 21.5 | -48.18 | 11.24 |
参考实物图

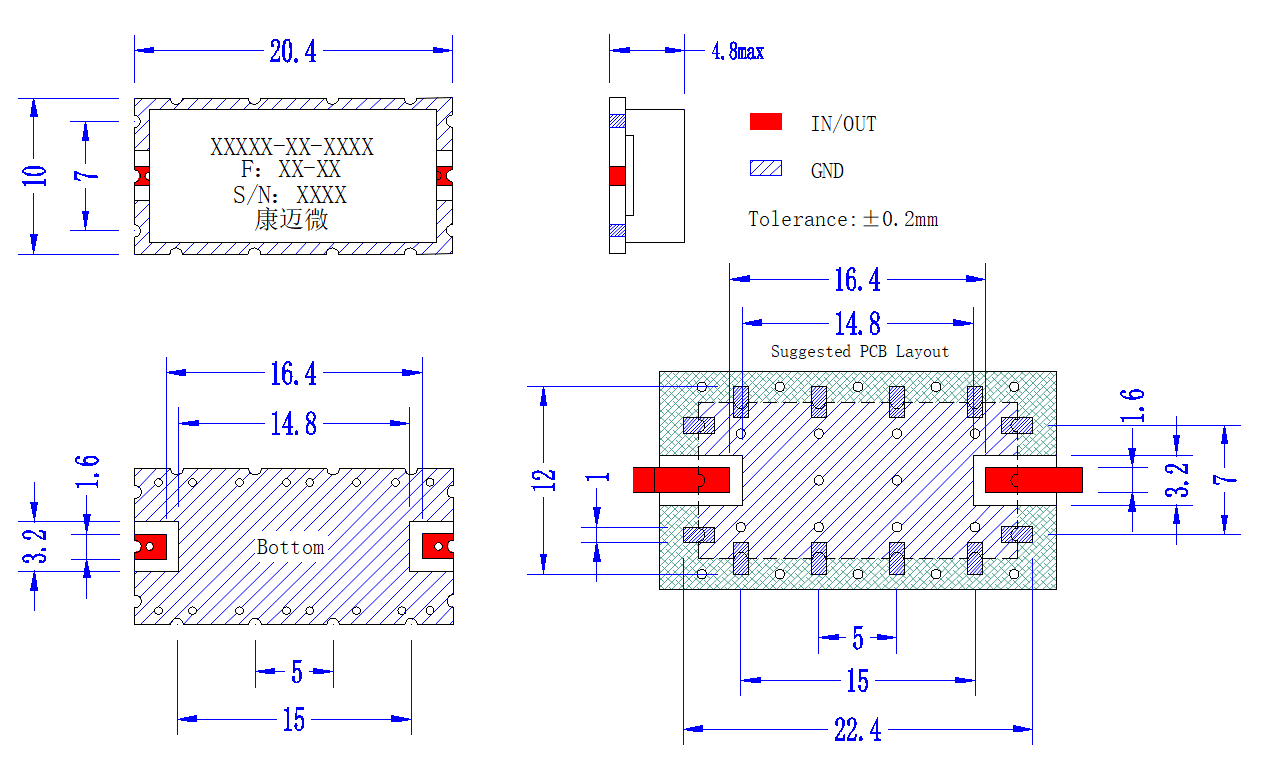

外形结构图（mm）

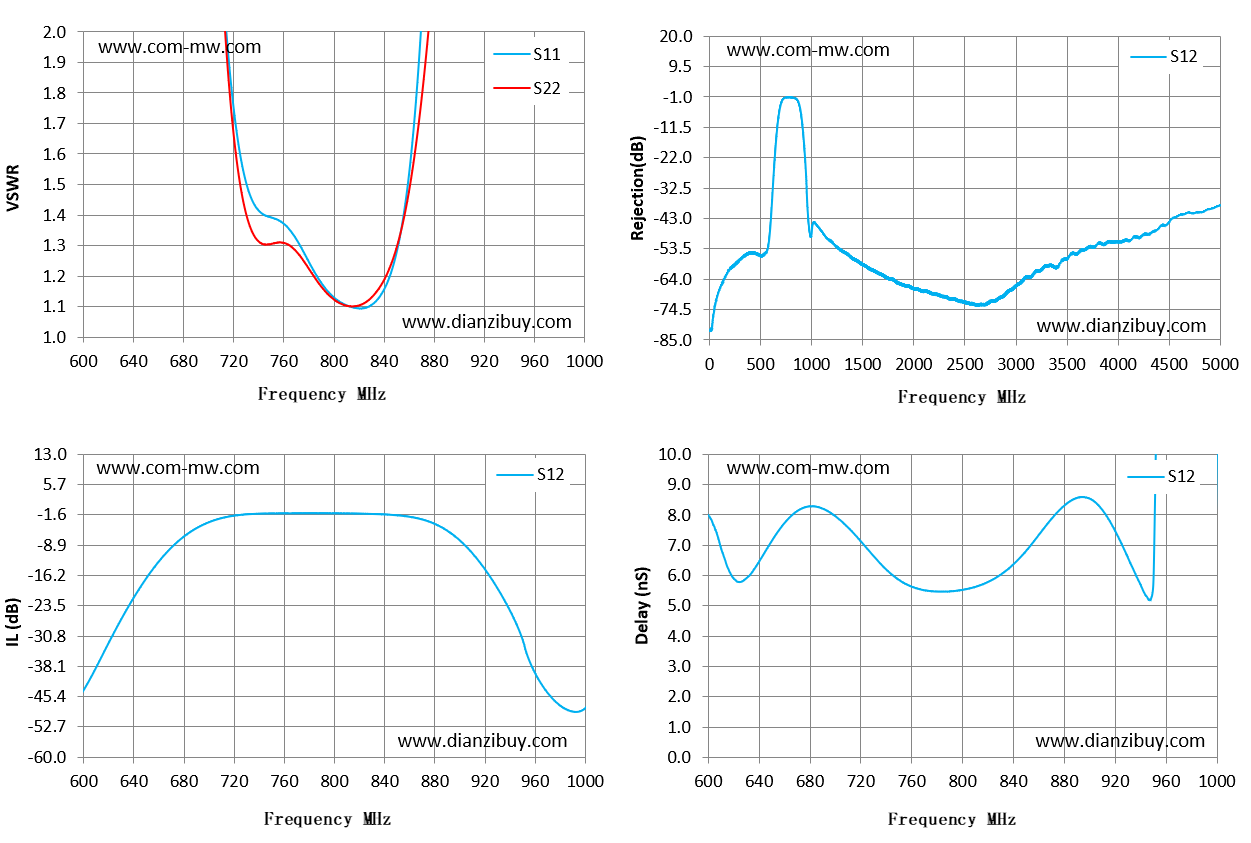

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
