产品
滤波器
通带频率3600~3680MHz, DC-3400MHz≥40dB, 3880-4500MHz≥40dB, 表面贴装
- ZBF3-D3640-80-3446
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3600 | ~ | 3680 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 3880-4500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 3W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它（1） | 滤波器应采用回流焊接，使用熔点为180℃的含银锡膏（例如型号为Sn62Pb36Ag2.0） |
| 其它（2） | 不允许采取手工烙铁焊接滤波器，由于焊接温度高、时间长，会对滤波器陶瓷基体银层损伤，使滤波器性能不良。 |
| 其它（3） | 如需对滤波器返工焊接，应采取加热台对滤波器局部加热，使锡熔化后进行加锡补焊，不应采取烙铁补焊。 |
| 其它（4） | 滤波器除输入/输出电极，接地电极应采取网格状焊接，焊接面积应为滤波器接地面积的60%-70%左右，如下图所示，避免接地电极满焊，焊接时单位面积热容量大，损伤滤波器银层，同时如滤波器受到应力，可有效进行缓冲，减小应力。 |

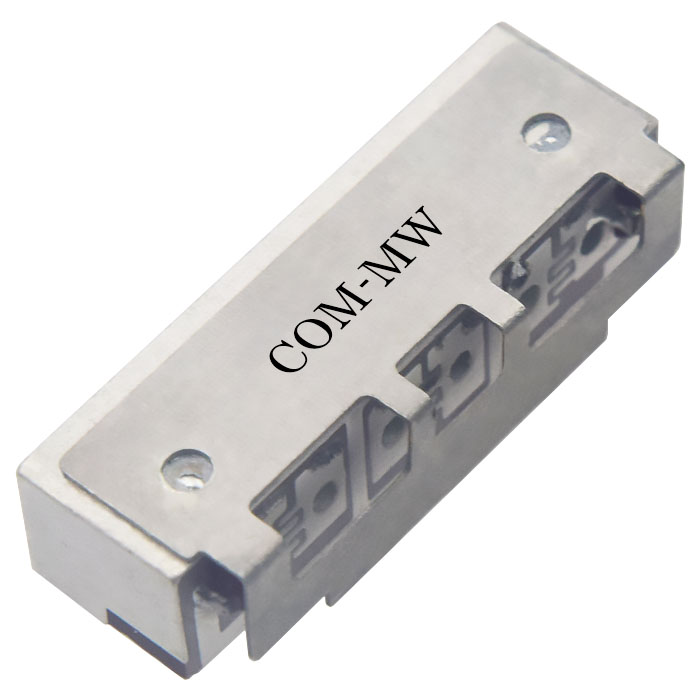

参考实物图

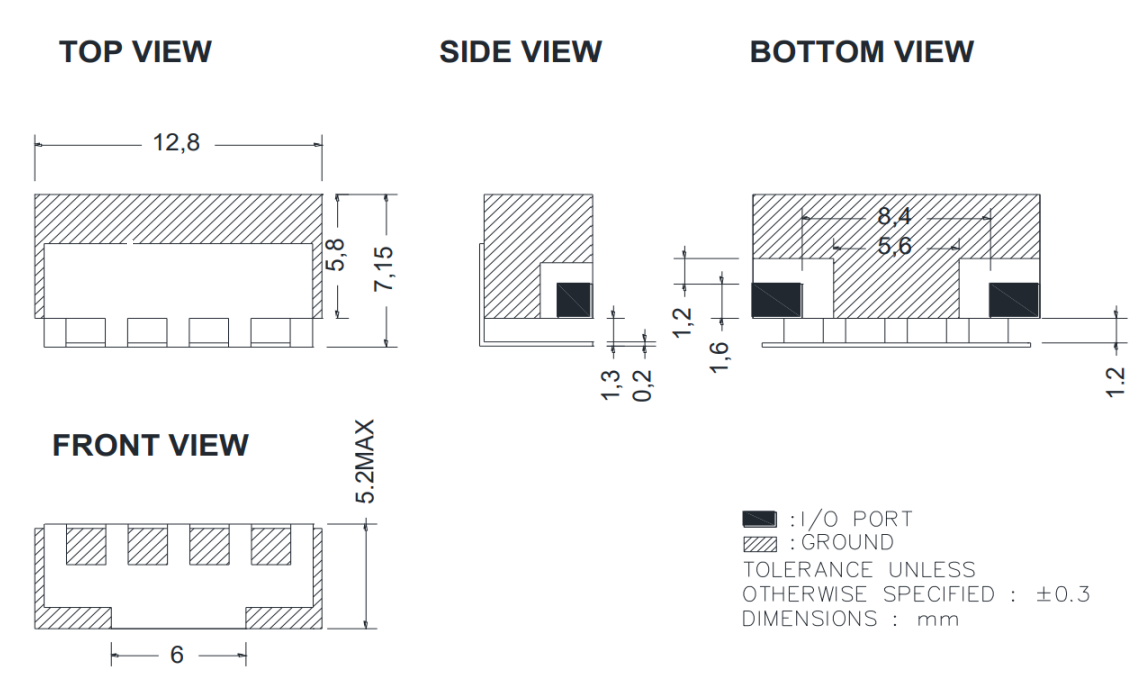

外形结构图（mm）

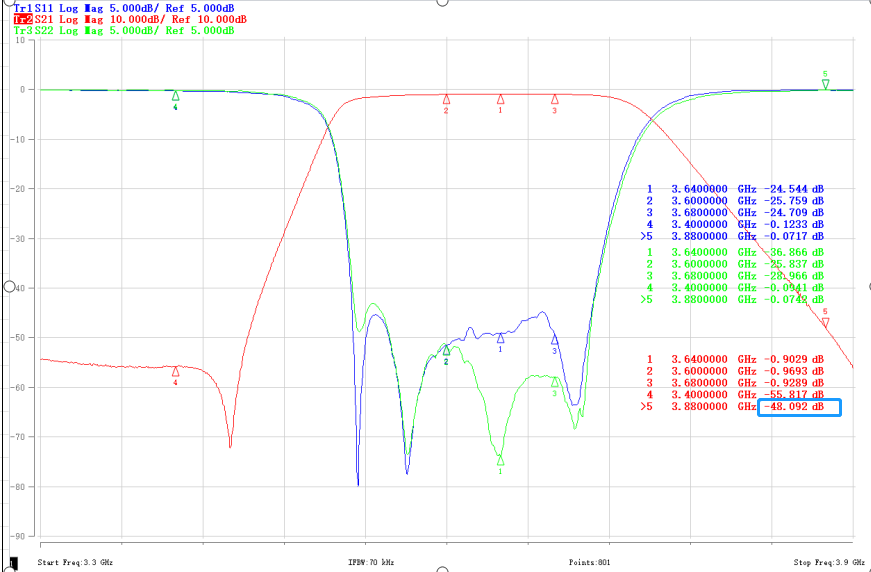

典型测试曲线图
