隔离器
工作频率17~22GHz, 通过功率15W, 2.92-JK
- DG9-17-22G-2861
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 17 | ~ | 22 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 15W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | 2.92-JK |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 2.92-K输入 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 15 | 1.32 | -0.58 | -20.34 | 1.24 |
| 15.71 | 1.23 | -0.46 | -24.3 | 1.2 |
| 16.43 | 1.17 | -0.37 | -29.04 | 1.15 |
| 17.14 | 1.12 | -0.38 | -31.77 | 1.05 |
| 17.86 | 1.12 | -0.39 | -28.24 | 1.08 |
| 18.57 | 1.16 | -0.42 | -25.07 | 1.16 |
| 19.29 | 1.2 | -0.45 | -22.93 | 1.18 |
| 20 | 1.2 | -0.42 | -21.47 | 1.15 |
| 20.71 | 1.16 | -0.42 | -20.57 | 1.09 |
| 21.43 | 1.13 | -0.47 | -20.19 | 1.04 |
| 22.14 | 1.14 | -0.46 | -19.8 | 1.11 |
| 22.86 | 1.19 | -0.58 | -19.71 | 1.25 |
| 23.57 | 1.22 | -0.74 | -19.29 | 1.37 |
| 24.29 | 1.22 | -0.7 | -18.14 | 1.39 |
| 25 | 1.19 | -0.68 | -16.05 | 1.26 |

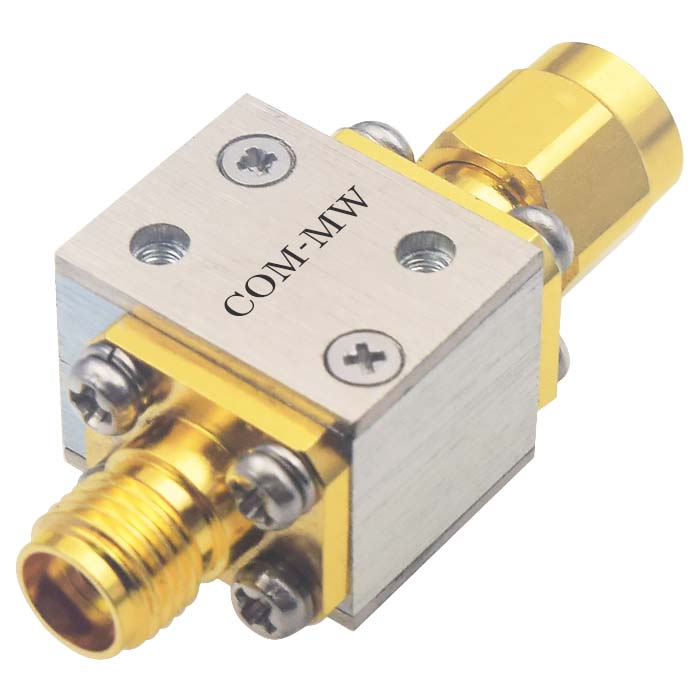

参考实物图

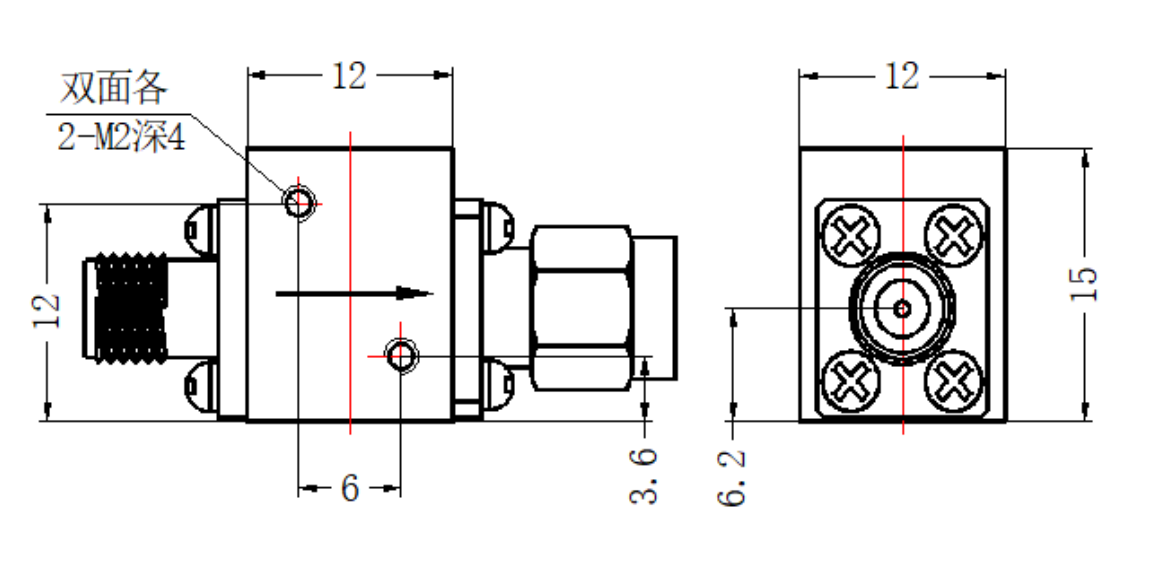

外形结构图（mm）

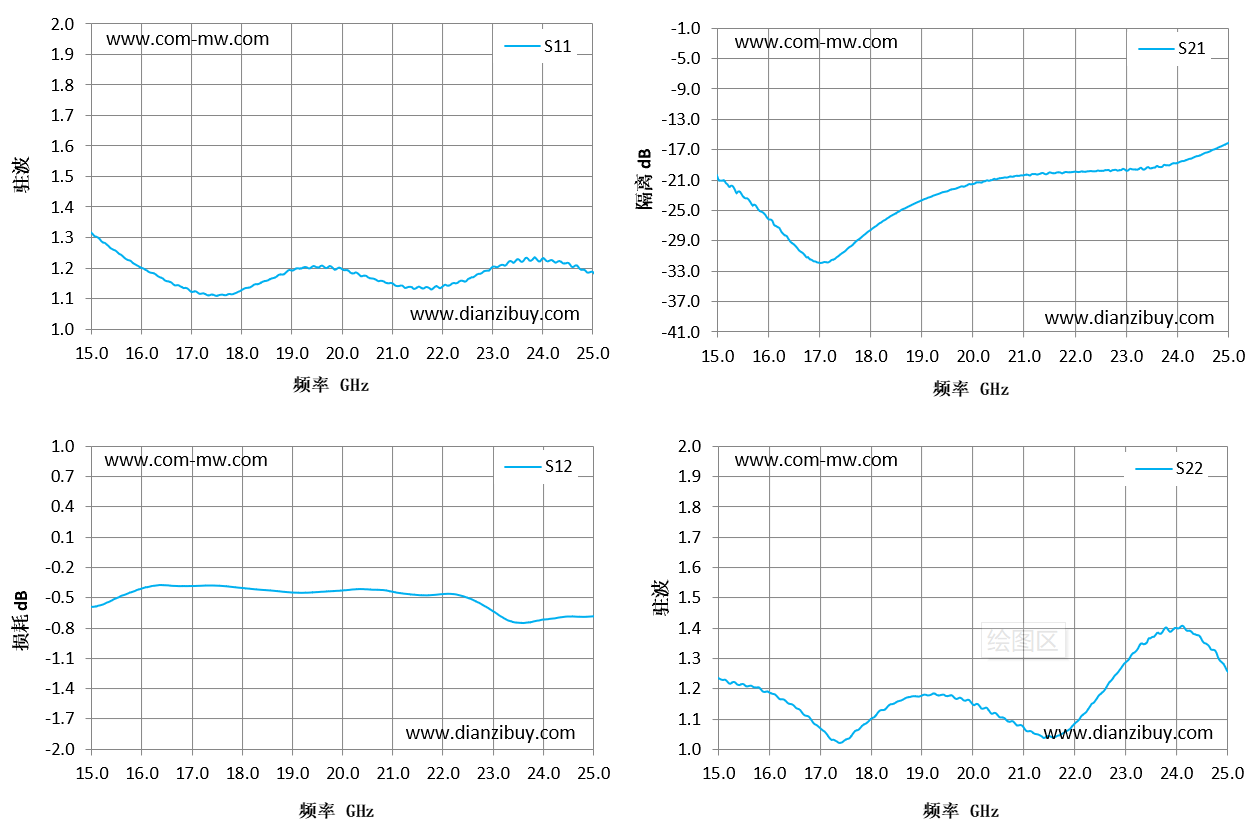

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
