产品
滤波器
通带频率 4.7~6.8GHz,DC-4GHz≥50dBc,8-10GHz≥50dBc,N -F
- ZBF25-C5.75-2.1G-966
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.7 | ~ | 6.8 | GHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-4 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 8-10 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 400W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.00 | 83.34 | 68.10 | -66.93 | 0.60 |
| 4.29 | 101.01 | 65.18 | -43.10 | 0.75 |
| 4.57 | 10.46 | 9.75 | -5.86 | 3.76 |
| 4.86 | 1.15 | 1.15 | -0.19 | 2.18 |
| 5.14 | 1.03 | 1.03 | -0.17 | 1.82 |
| 5.43 | 1.07 | 1.06 | -0.17 | 1.67 |
| 5.71 | 1.13 | 1.14 | -0.18 | 1.61 |
| 6.00 | 1.17 | 1.17 | -0.19 | 1.61 |
| 6.29 | 1.21 | 1.21 | -0.20 | 1.67 |
| 6.57 | 1.21 | 1.21 | -0.22 | 1.84 |
| 6.86 | 1.04 | 1.06 | -0.21 | 2.46 |
| 7.14 | 89.24 | 55.76 | -20.60 | 1.49 |
| 7.43 | 63.54 | 63.88 | -48.28 | 0.63 |
| 7.71 | 53.99 | 58.93 | -64.91 | 0.56 |
| 8.00 | 70.58 | 67.64 | -77.20 | 0.70 |

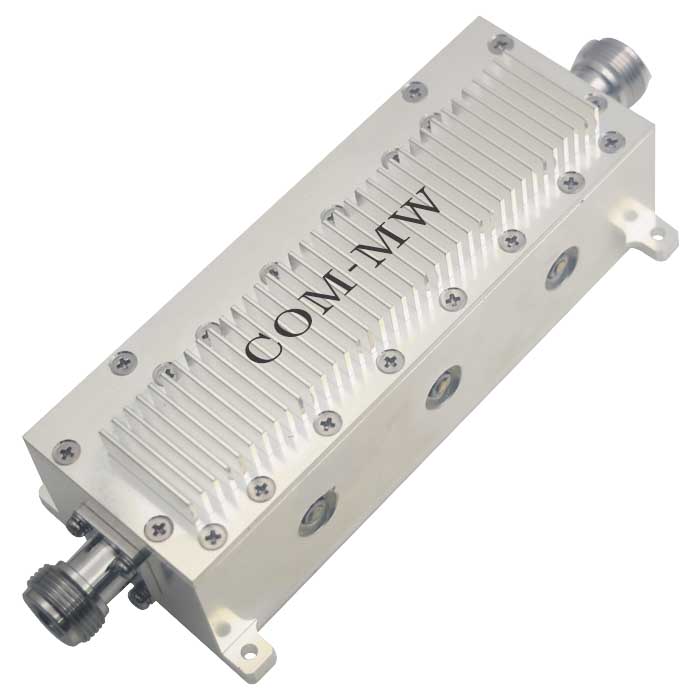

参考实物图

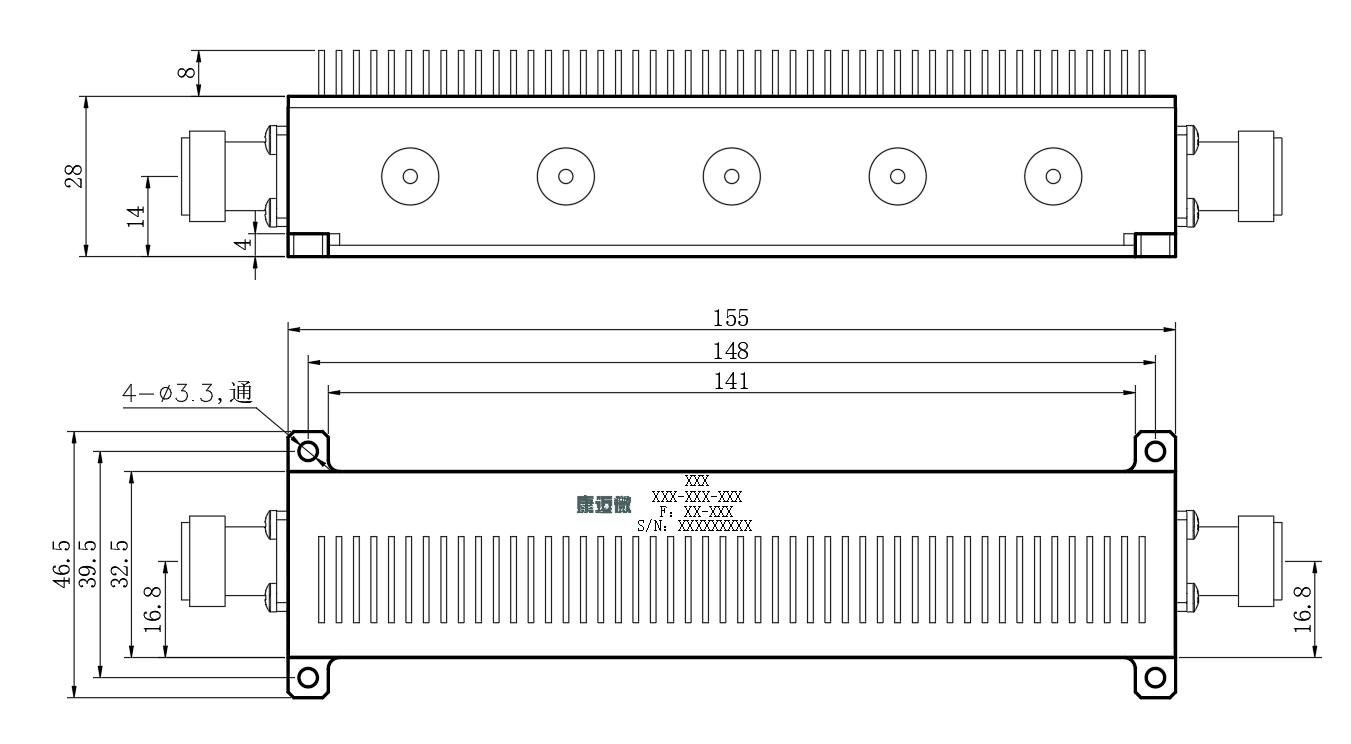

外形结构图（mm）

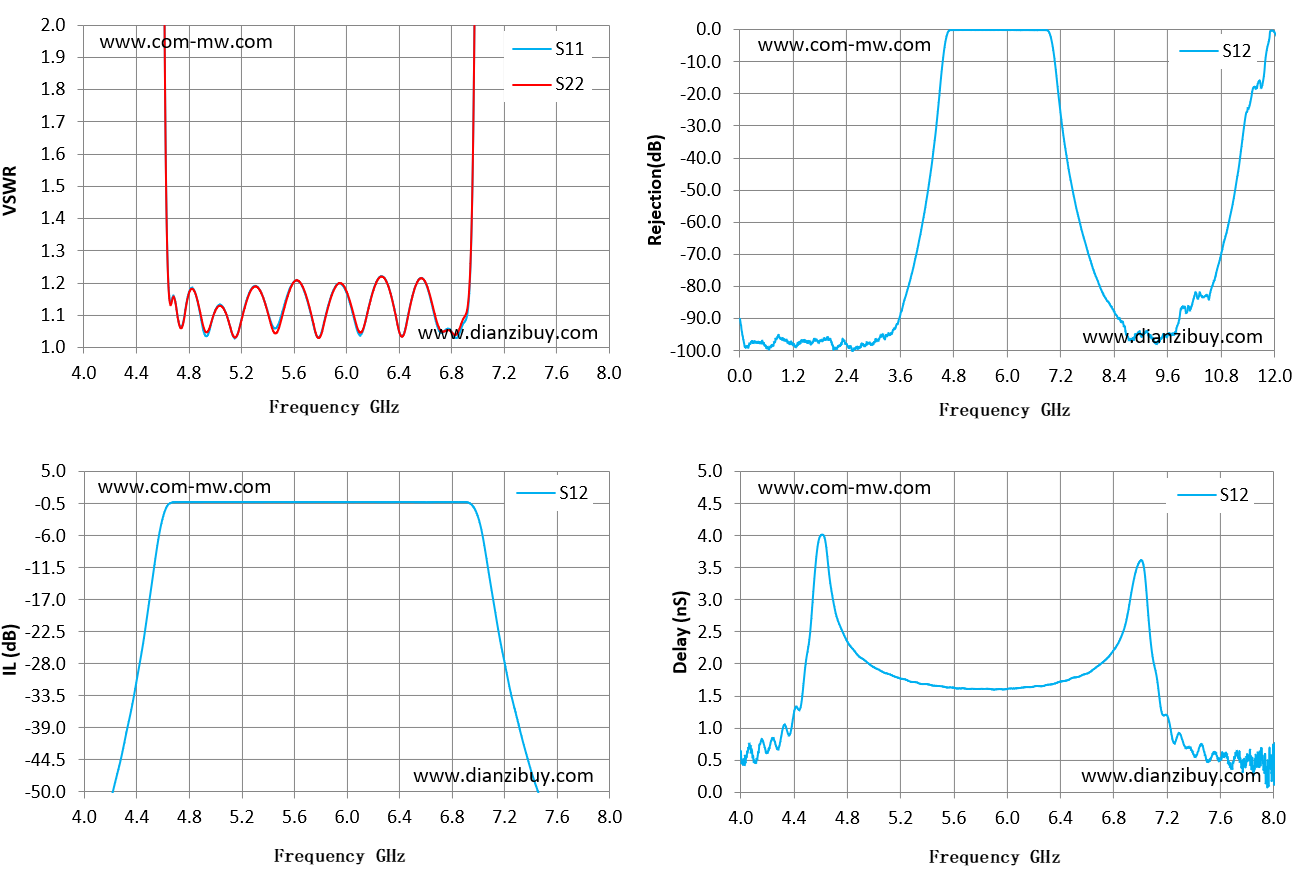

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
