通带频率 1025~1875MHz,DC-850MHz≥50dBc,2.25-4GHz≥50dBc,微带圆针
- ZBF15-L1450-850-2770
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1025 | ~ | 1875 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-850 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2.25-4 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 900 | 30.67 | 31.78 | -35.83 | -35.83 | 1.40 |
| 993 | 2.06 | 2.14 | -2.46 | -2.46 | 7.26 |
| 1086 | 1.01 | 1.01 | -0.77 | -0.77 | 3.03 |
| 1179 | 1.44 | 1.44 | -0.79 | -0.79 | 1.98 |
| 1271 | 1.33 | 1.31 | -0.66 | -0.66 | 1.71 |
| 1364 | 1.28 | 1.27 | -0.64 | -0.64 | 1.52 |
| 1457 | 1.20 | 1.23 | -0.60 | -0.60 | 1.41 |
| 1550 | 1.14 | 1.17 | -0.59 | -0.59 | 1.38 |
| 1643 | 1.29 | 1.27 | -0.68 | -0.68 | 1.41 |
| 1736 | 1.30 | 1.28 | -0.75 | -0.75 | 1.50 |
| 1829 | 1.08 | 1.10 | -0.80 | -0.80 | 1.76 |
| 1921 | 1.28 | 1.20 | -1.04 | -1.04 | 2.21 |
| 2014 | 1.47 | 1.71 | -2.03 | -2.03 | 3.69 |
| 2107 | 9.87 | 11.58 | -15.15 | -15.15 | 3.45 |
| 2200 | 27.76 | 25.44 | -41.11 | -41.11 | 0.97 |

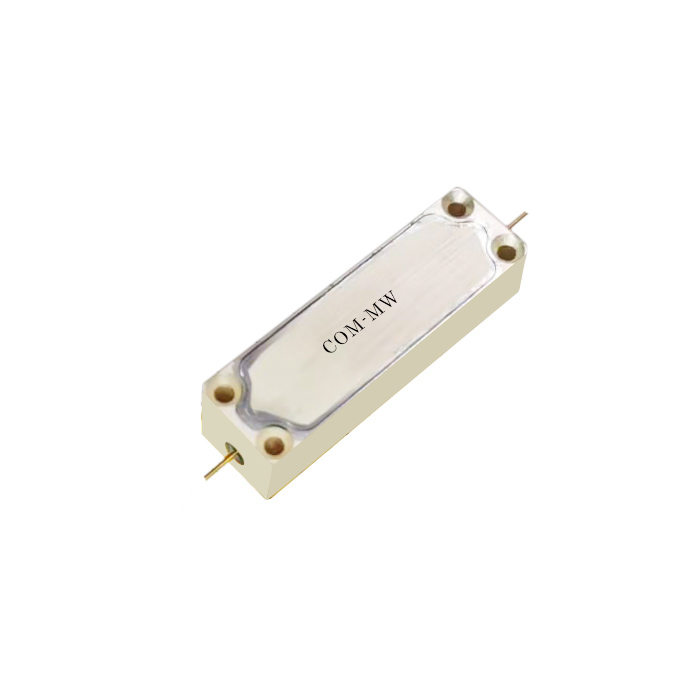

参考实物图

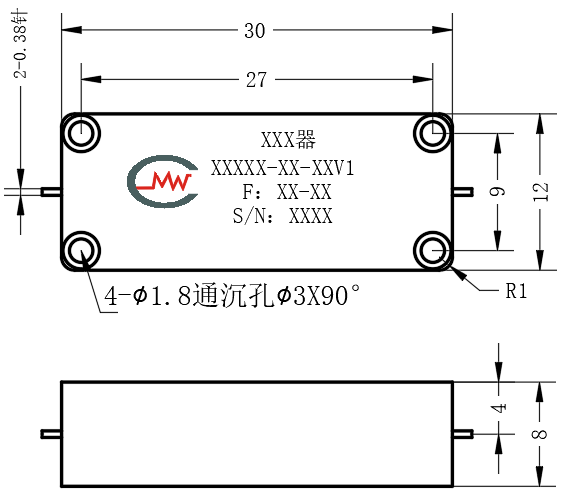

外形结构图（mm）

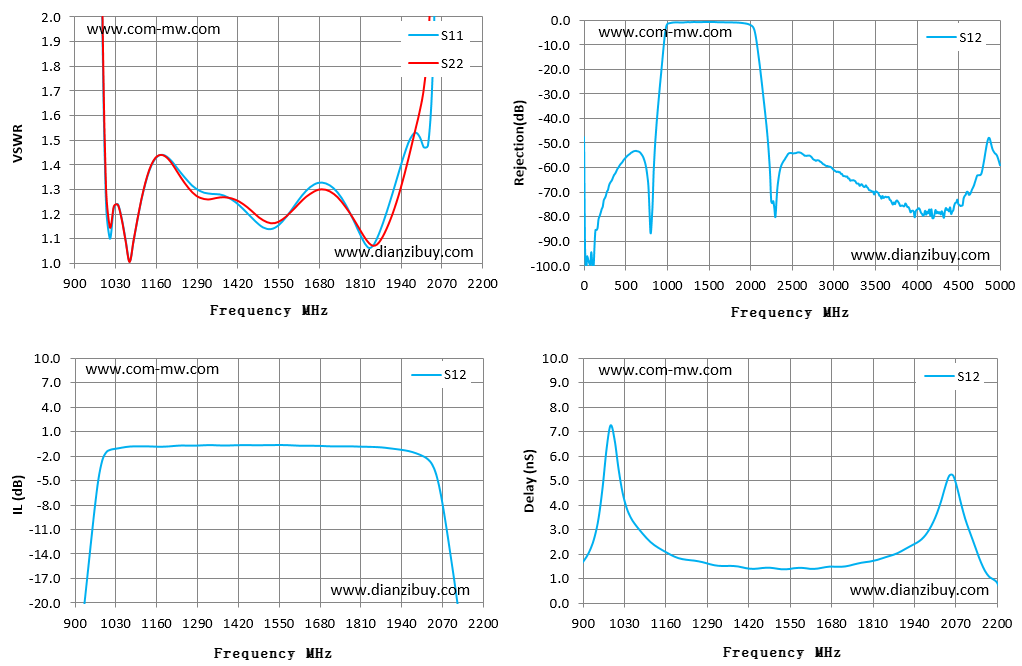

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
