产品
滤波器
阻带频率1880~1920MHz, ≥60dB, 通带频率DC~1870MHz, 1930~6000MHz, N
- K6-1880-1920-10N60100-003
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1880 | ~ | 1920 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1870 | MHz | |
| 通带频率 | 1930 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1800 | -0.39 | 1.1 |
| 1870 | -2.37 | 1.35 |
| 1875 | -12.75 | 17.73 |
| 1880 | -84.86 | 43.28 |
| 1888 | -88.02 | 48.42 |
| 1890 | -70.65 | 36.04 |
| 1896 | -81.71 | 30.91 |
| 1900 | -83.01 | 38.43 |
| 1906 | -78.38 | 37.66 |
| 1910 | -72.26 | 38.67 |
| 1916 | -73.65 | 40.91 |
| 1920 | -74.91 | 46.96 |
| 1925 | -15.47 | 18.74 |
| 1930 | -2.14 | 1.28 |
| 2000 | -0.45 | 1.22 |
参考实物图

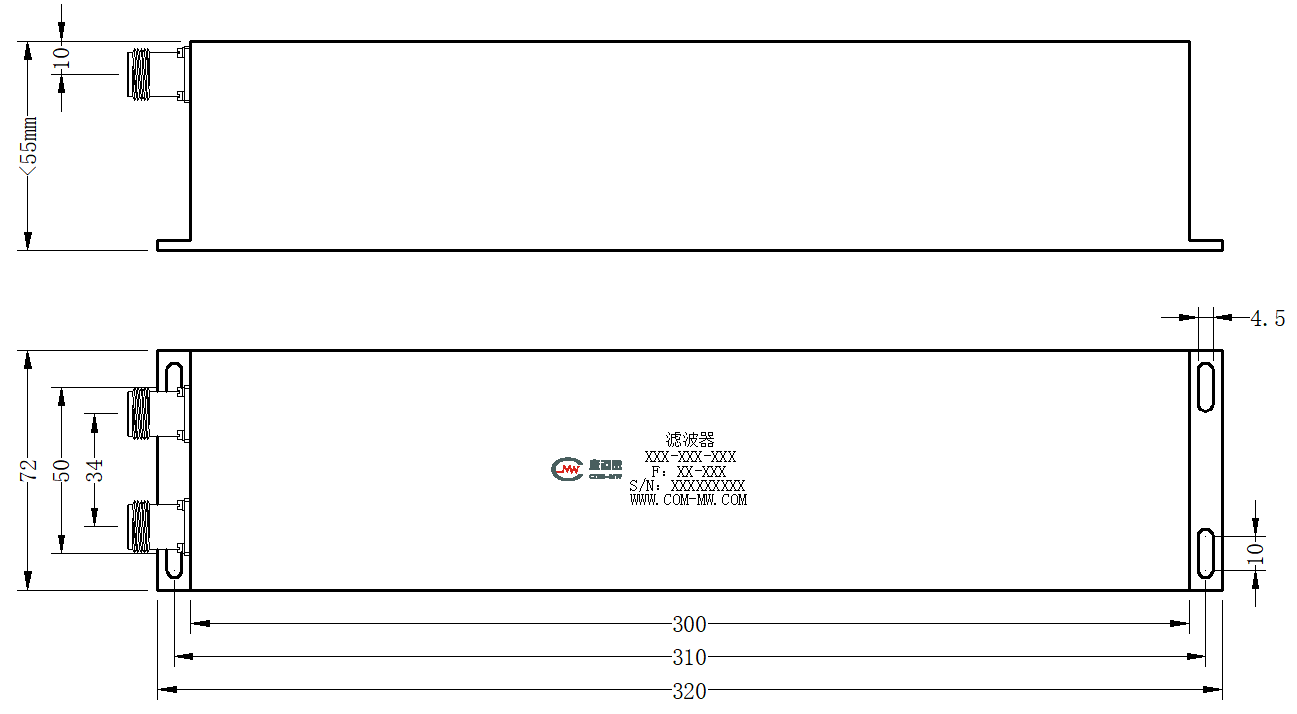

外形结构图（mm）

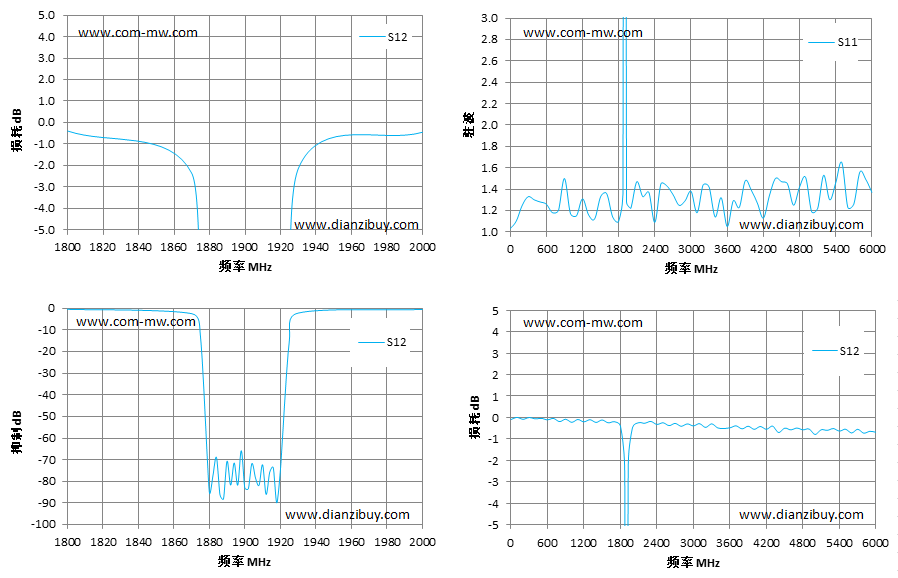

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
