通带频率4.8~5.5GHz, DC-4.4GHz≥40dB, 5.9-14GHz≥40dB, SMA-K可拆
- ZBF4-C5.15-0.7G-1121
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.8 | ~ | 5.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-4.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 5.9-14 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.2 | 139.01 | 153.91 | -61.01 | 0.28 |
| 4.33 | 139.83 | 227.13 | -52.36 | 0.25 |
| 4.46 | 136.64 | 440.46 | -42.38 | 0.5 |
| 4.59 | 450.79 | 837.94 | -29.29 | 0.79 |
| 4.71 | 32 | 31.27 | -11.8 | 2.6 |
| 4.84 | 1.21 | 1.25 | -0.45 | 3.2 |
| 4.97 | 1.25 | 1.25 | -0.38 | 2.27 |
| 5.1 | 1.16 | 1.23 | -0.38 | 2.09 |
| 5.23 | 1.15 | 1.08 | -0.33 | 2.1 |
| 5.36 | 1.11 | 1.08 | -0.34 | 2.28 |
| 5.49 | 1.23 | 1.3 | -0.42 | 2.8 |
| 5.61 | 1.57 | 1.57 | -0.92 | 4.15 |
| 5.74 | 94.3 | 75.42 | -26.44 | 1.35 |
| 5.87 | 211.79 | 197.47 | -44.92 | 0.55 |
| 6 | 320.47 | 246.29 | -58.68 | 0.3 |

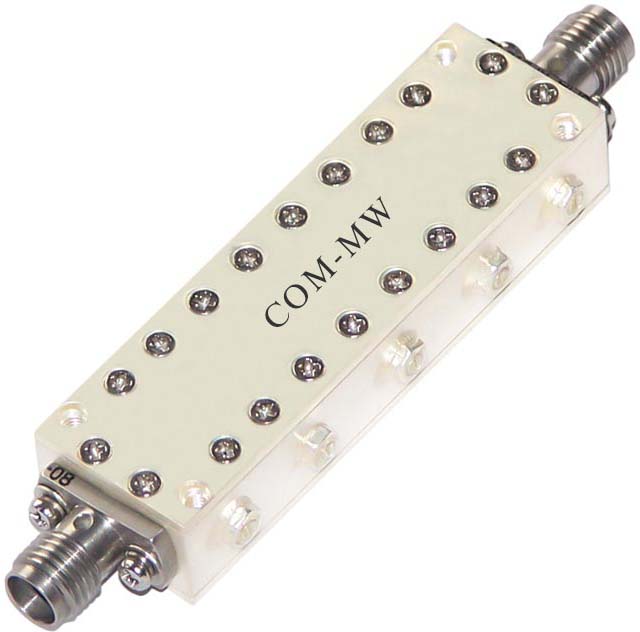

参考实物图

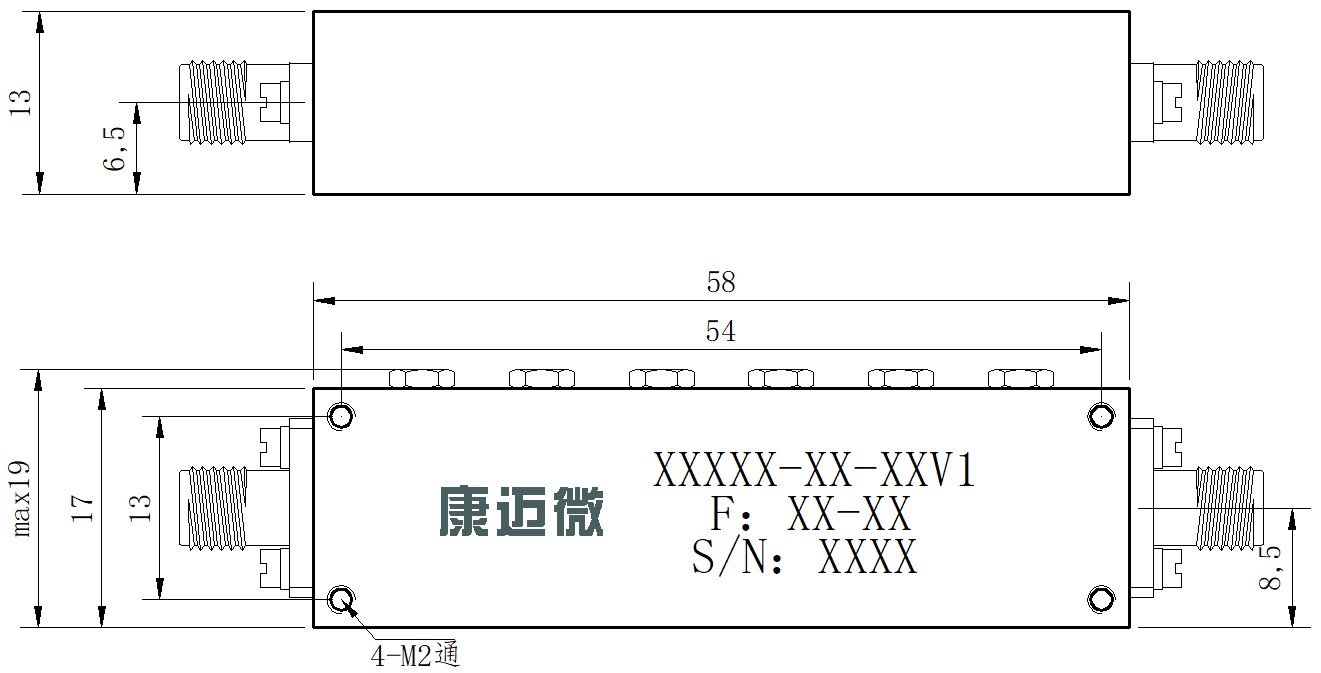

外形尺寸图（mm）

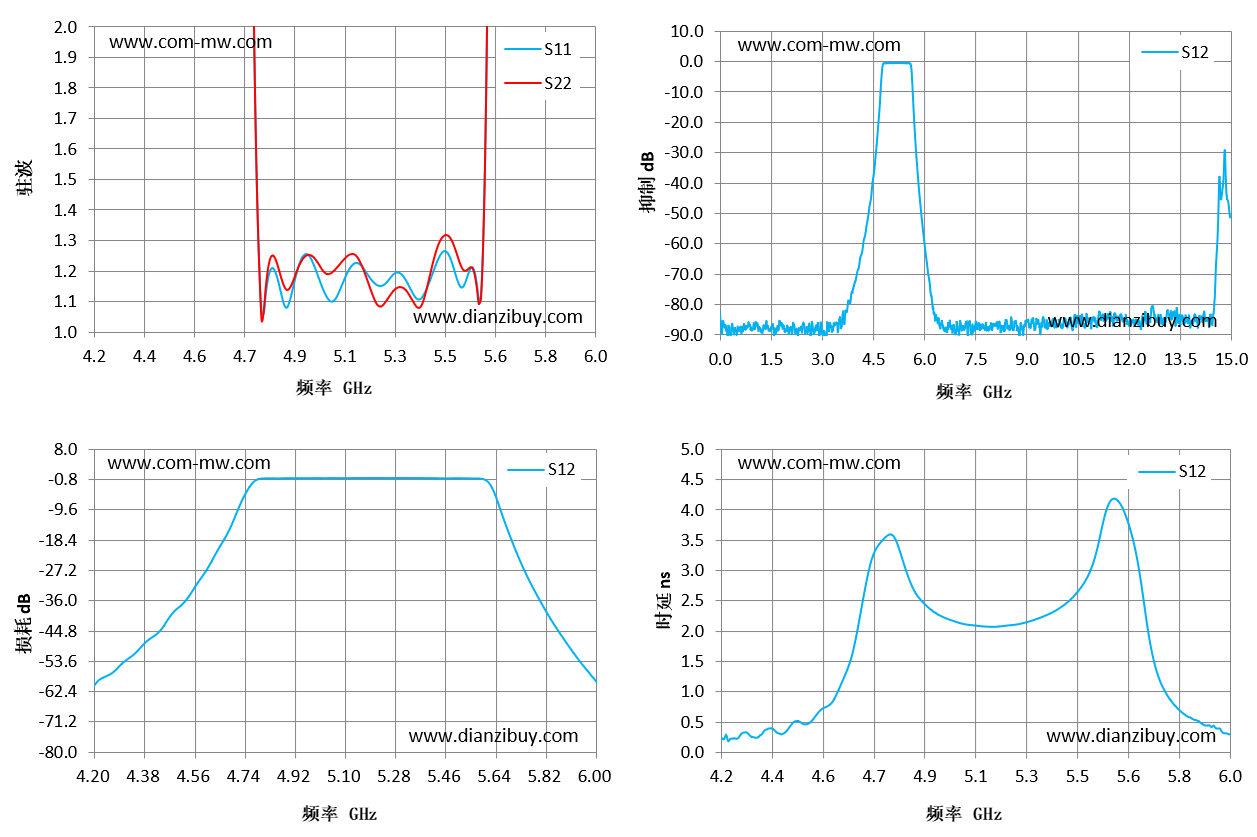

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
