产品
滤波器
通带频率 824~894MHz,DC~785MHz≥50dB,930~3300MHz≥50dB,SMA
- ZBF6-C859-70-5681
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 824 | ~ | 894 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | DC~785 | MHz≥ | 50 | dB | ||
| 带外抑制 | 930~3300 | MHz≥ | 50 | dB | ||
| 带外抑制 | 785-794 | MHz≥ | 40 | dB | ||
| 带外抑制 | 925-930 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 790.00 | 170.66 | -48.26 | 8.56 |
| 800.00 | 187.69 | -37.36 | 10.35 |
| 810.00 | 127.08 | -23.30 | 12.49 |
| 820.00 | 5.63 | -4.04 | 47.66 |
| 830.00 | 1.28 | -0.49 | 31.50 |
| 840.00 | 1.08 | -0.35 | 26.04 |
| 850.00 | 1.16 | -0.34 | 24.18 |
| 860.00 | 1.23 | -0.37 | 23.37 |
| 870.00 | 1.13 | -0.35 | 24.37 |
| 880.00 | 1.24 | -0.43 | 26.97 |
| 890.00 | 1.10 | -0.46 | 32.18 |
| 900.00 | 2.35 | -1.72 | 55.95 |
| 910.00 | 48.39 | -20.85 | 22.45 |
| 920.00 | 105.37 | -38.77 | 10.31 |
| 930.00 | 185.18 | -53.04 | 25.40 |
参考实物图

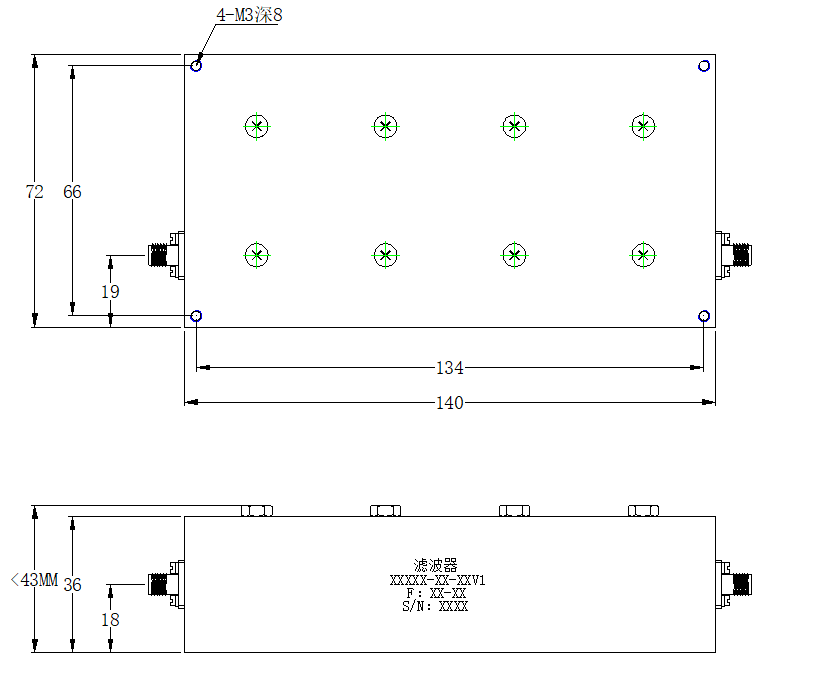

外形结构图（mm）

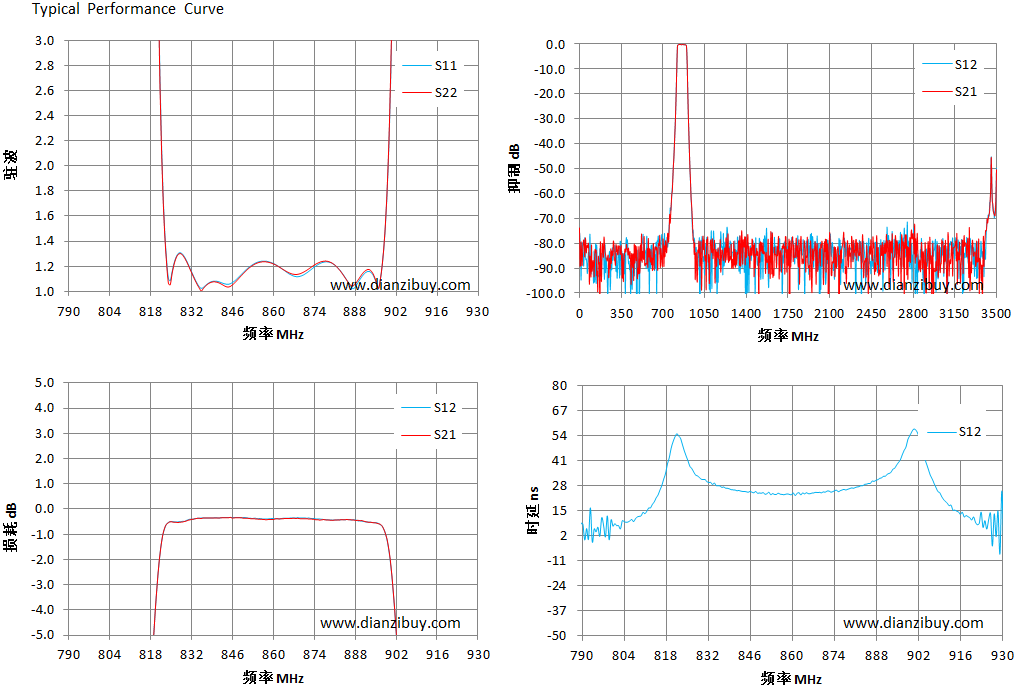

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
