低噪声放大器
10~3000MHz,增益 17dB,噪声系数 3.0dB,P-1dB功率 10dBm,SMA-K
- DLNA8-30-3000-1926
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 3000 | MHz |
| 增益 | 17 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 3.0 | dB | ||
| 驻波比 | 2.0 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 输出端射频供电 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 1.55 | 1.59 | 19.34 | 2.42 | \ | |
| 0.29 | 1.7 | 1.1 | 20.03 | 2.17 | 11.3 |
| 0.57 | 1.63 | 1.02 | 20.21 | 2.54 | 11.87 |
| 0.86 | 1.55 | 1.14 | 20.44 | 2.51 | 12.4 |
| 1.14 | 1.5 | 1.3 | 20.67 | 2.36 | 13.14 |
| 1.43 | 1.49 | 1.41 | 20.74 | 2.29 | 13.8 |
| 1.71 | 1.47 | 1.45 | 20.67 | 2.43 | 14.1 |
| 2 | 1.4 | 1.47 | 20.61 | 2.68 | 14.5 |
| 2.29 | 1.42 | 1.55 | 20.15 | 2.75 | 14.5 |
| 2.57 | 1.49 | 1.59 | 19.54 | 2.77 | 14.3 |
| 2.86 | 1.52 | 1.49 | 18.91 | 2.73 | 14.2 |
| 3.14 | 1.58 | 1.43 | 18.16 | 2.67 | 13.7 |
| 3.43 | 1.76 | 1.62 | 17.4 | 2.73 | 12.8 |
| 3.71 | 1.9 | 1.81 | 16.58 | 2.9 | 11.2 |
| 4 | 1.89 | 1.76 | 15.98 | 3.14 | 11.1 |

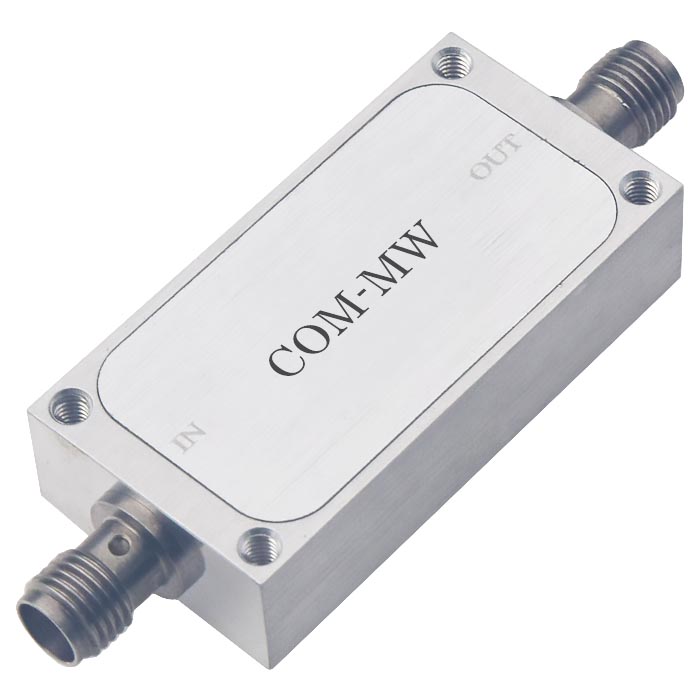

参考实物图
外形结构图（mm）
典型测试曲线图
