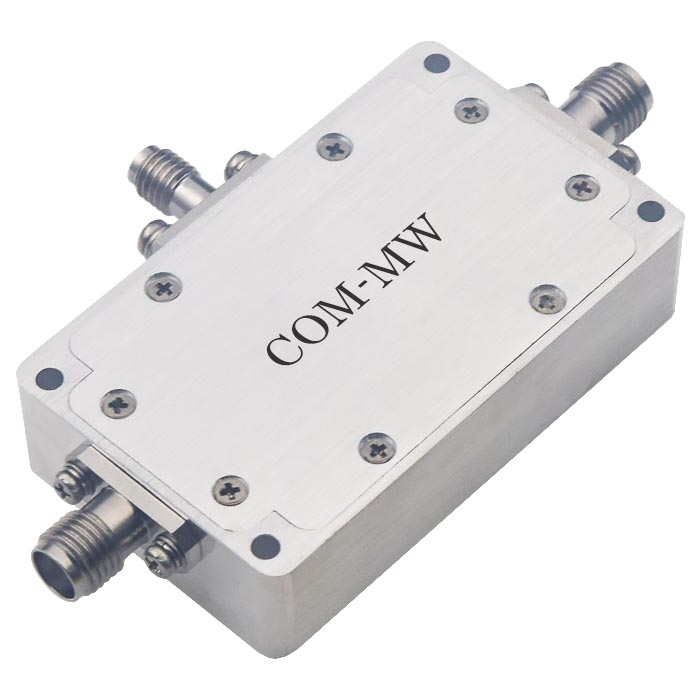

0.005~300MHz, 增益55dB, 噪声系数2.5dB, P-1dB功率15dBm, SMA-K
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 0.005 | ~ | 300 | MHz |
增益 | 55 | dB | ||
增益平坦度 | 2 | dB | ||
噪声系数 | 2.5 | dB | ||
驻波比 | 1.6 | |||
P-1dB功率 | 15 | dBm | ||
最大输入不损坏功率 | 15 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 本导 |
工作电压 | +12~15V |
工作电流 | 200mA |
工作温度 | -40~+70℃设计保证 |
其它 | SSMA连接器供电,接口可拆,配0.8mm玻珠针,也可以更为为SMA-K供电 |
与天线连接要做静电防护或其它静电隔离措施,否则有烧毁风险。 |
频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | N 噪声 dB | 1dB功率 dBm |
---|---|---|---|---|---|
10 | 1.11 | 1.29 | 55.68 | 2.53 | 14.96 |
30 | 1.09 | 1.19 | 56.21 | 2.23 | 15.05 |
60 | 1.06 | 1.11 | 57 | 2.08 | 15.13 |
90 | 1.04 | 1.09 | 57.41 | 2.11 | 15.38 |
120 | 1.03 | 1.09 | 57.6 | 2.06 | 15.5 |
150 | 1.04 | 1.08 | 57.63 | 2.09 | 15.51 |
180 | 1.02 | 1.08 | 57.67 | 2.05 | 15.56 |
210 | 1.01 | 1.07 | 57.64 | 2.05 | 15.53 |
240 | 1.01 | 1.08 | 57.61 | 2.07 | 15.55 |
270 | 1.01 | 1.08 | 57.49 | 2.08 | 15.53 |
300 | 1.01 | 1.08 | 57.42 | 2.11 | 15.65 |
330 | 1.02 | 1.08 | 57.26 | 2.16 | 15.55 |
360 | 1.03 | 1.08 | 57.19 | 2.17 | 15.48 |
390 | 1.02 | 1.09 | 57.13 | 2.18 | 15.5 |
420 | 1.04 | 1.09 | 57.05 | 2.14 | 15.55 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
