产品
功分器
1~50GHz, 10W, 2路, 0°, 2.4
- ZPD9-2M1-50G-2425
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 50 | GHz |
| 插入损耗 | 5.4 | dB | ||
| 隔离度 | 12 | dB | ||
| 输入驻波比 | 1.9 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±10 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | IN |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.34 | -3.43 | -3.44 | 0.08 | -16.49 |
| 4.5 | 1.25 | -3.97 | -3.93 | 0.49 | -22.92 |
| 8 | 1.2 | -4.31 | -4.2 | 0.59 | -24.1 |
| 11.5 | 1.31 | -4.71 | -4.55 | -0.03 | -25.46 |
| 15 | 1.18 | -4.8 | -4.65 | 0.63 | -26.79 |
| 18.5 | 1.11 | -5.13 | -4.88 | 0.66 | -26.48 |
| 22 | 1.3 | -5.5 | -5.2 | -0.49 | -22.57 |
| 25.5 | 1.21 | -5.5 | -5.32 | -0.46 | -25.03 |
| 29 | 1.21 | -5.62 | -5.44 | -0.99 | -22.09 |
| 32.5 | 1.19 | -5.78 | -5.63 | 0.33 | -22.9 |
| 36 | 1.38 | -6.1 | -5.93 | -0.69 | -29.17 |
| 39.5 | 1.16 | -5.96 | -6.16 | -0.14 | -21.87 |
| 43 | 1.29 | -6.34 | -6.57 | 1.37 | -38.34 |
| 46.5 | 1.42 | -6.54 | -6.83 | 2.5 | -22.96 |
| 50 | 1.55 | -6.83 | -7.08 | 4.04 | -34.66 |

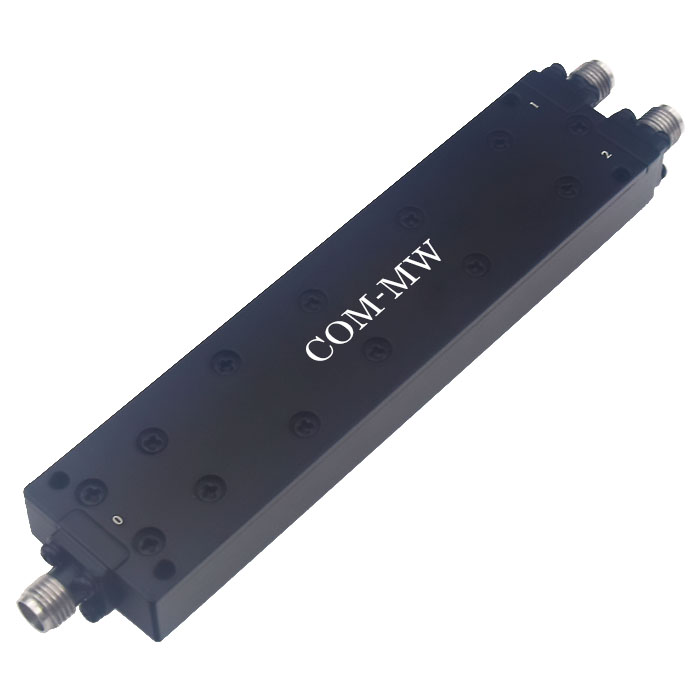

参考实物图

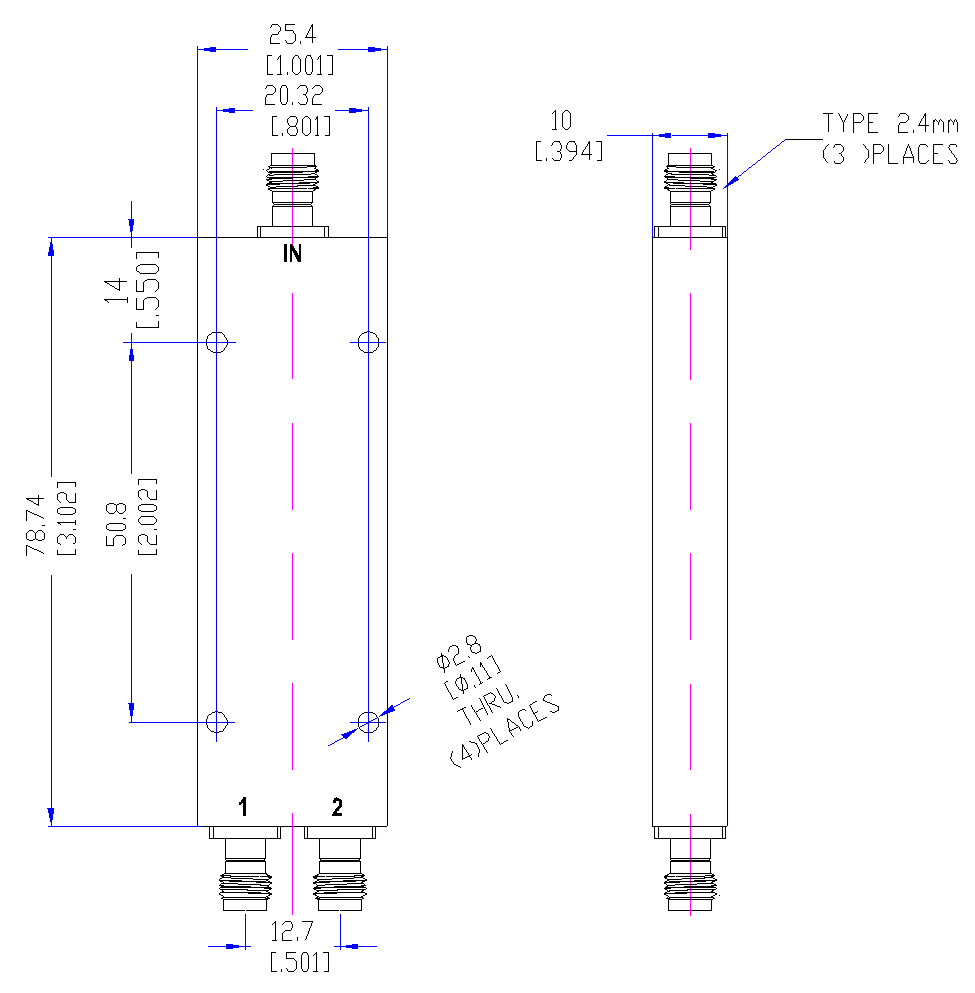

外形结构图（mm）

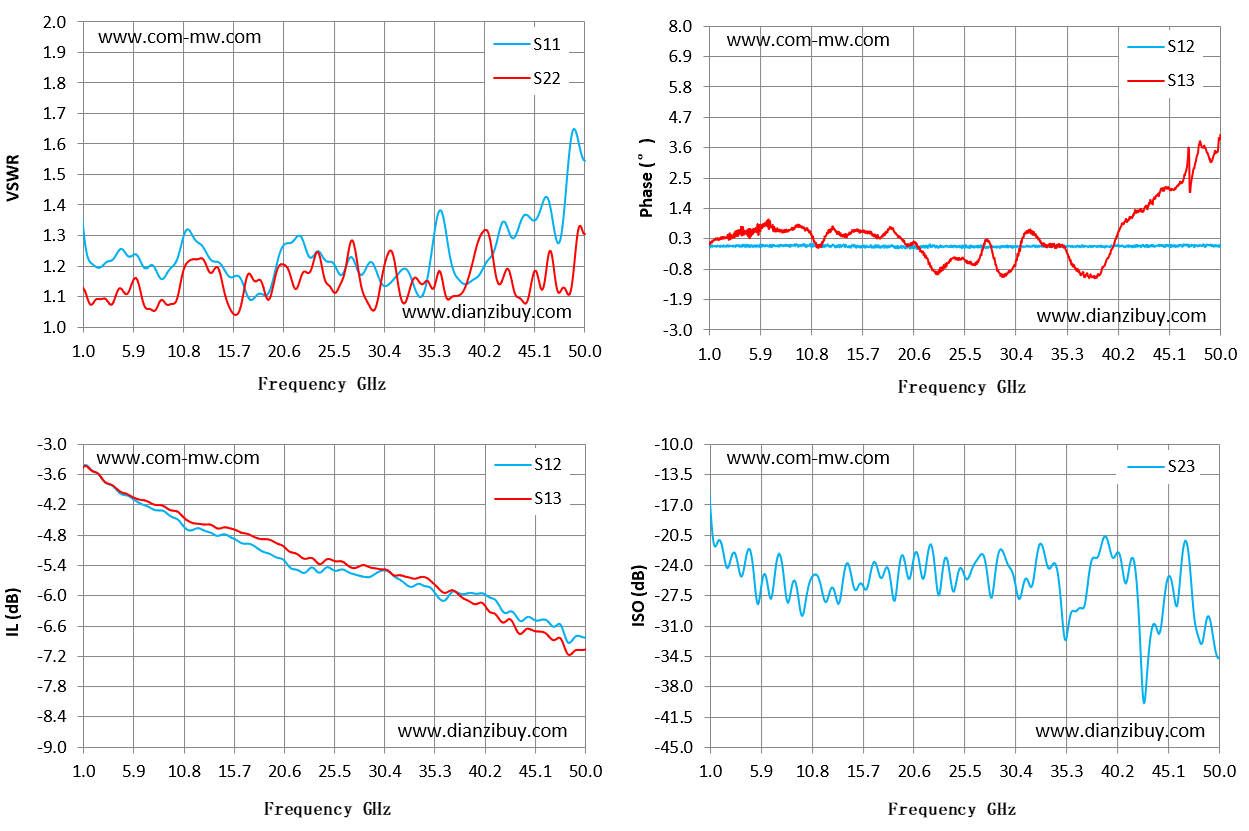

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
