产品
开关
DC~12.4GHz,单刀六掷 ,反射式,15ms,N
- DSW9-6R0-12.4G-1975
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 12.4 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 60 | dB | ||
| 驻波比 | 1.6 |
其它参数
| 开关路数 | 单刀六掷 TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -K |
| 阻抗 | 50Ω |
| 功率容量 | 200W@3GHz；120W@6GHz；90W@12.4GHz |
| 工作电压 | +24V |
| 工作电流 | 140mA |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 控制接口:DB9-Male |

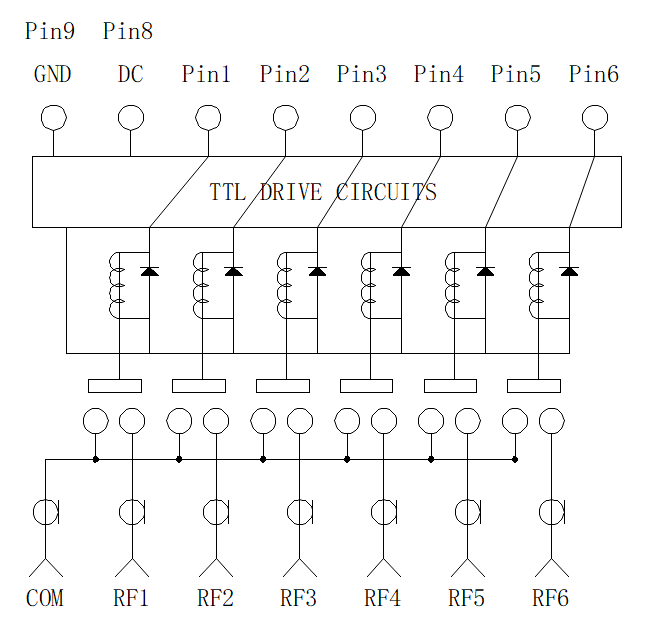

控制电路图
端口定义
| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.01 | 1.01 | 1.01 | -0.01 | -68.38 | -0.07 |
| 3.86 | 1.08 | 1.06 | -0.05 | -81.53 | 0.04 |
| 5.79 | 1.09 | 1.1 | -0.09 | -80.85 | 0.11 |
| 7.71 | 1.17 | 1.16 | -0.17 | -81.08 | 0.12 |
| 9.57 | 1.019 | 1.17 | -0.22 | -81.88 | 0.23 |
| 11.5 | 1.24 | 1.2 | -0.31 | -79.55 | 0.28 |
| 12.4 | 1.34 | 1.22 | -0.46 | -74.93 | 0.44 |

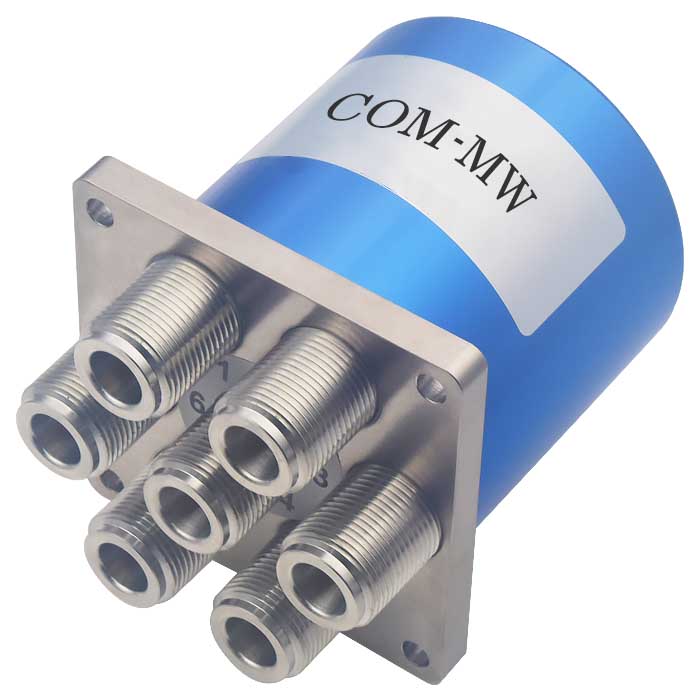

参考实物图

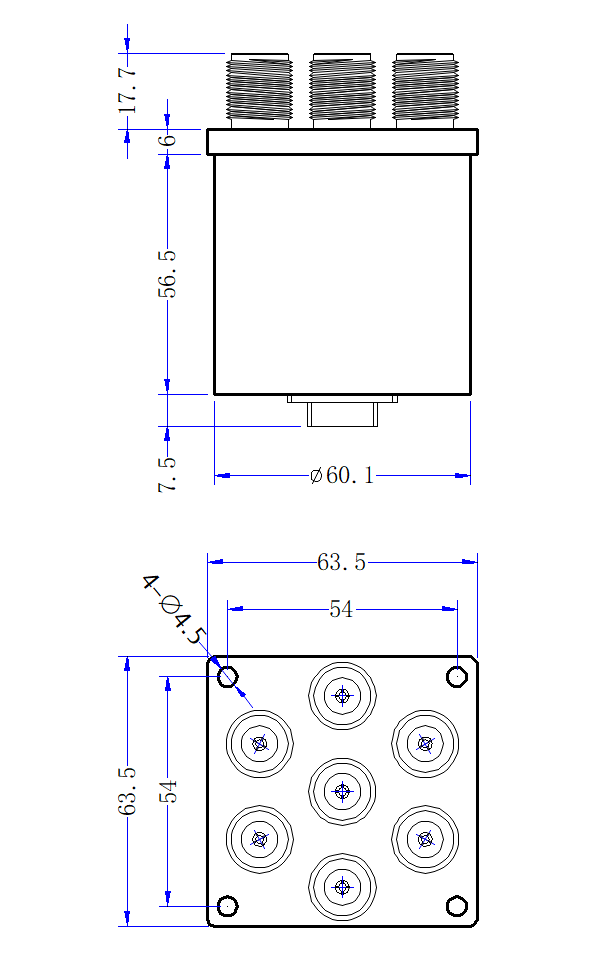

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
