滤波器
通带频率DC~850MHz, 900-950MHz≥20dB, 950-1200MHz≥50dB, N
- ZLPF25-C0-850-589
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 850 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 900-950 | MHz≥ | 20 | dB | ||
| 带外抑制 | 950-1200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 250W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.15 | 1.18 | -0.22 | 16.51 |
| 0.11 | 1.01 | 1.01 | -0.06 | 1.77 |
| 0.21 | 1.05 | 1.06 | -0.08 | 1.76 |
| 0.32 | 1.12 | 1.11 | -0.12 | 1.85 |
| 0.43 | 1.13 | 1.12 | -0.15 | 1.99 |
| 0.54 | 1.08 | 1.1 | -0.16 | 2.26 |
| 0.64 | 1.15 | 1.13 | -0.2 | 2.73 |
| 0.75 | 1.06 | 1.03 | -0.23 | 4.04 |
| 0.86 | 2.67 | 2.65 | -1.97 | 13.81 |
| 0.96 | 57.8 | 94.08 | -56.02 | 32.37 |
| 1.07 | 77.23 | 224.48 | -57.41 | 64.1 |
| 1.18 | 105.09 | 2719.53 | -55.49 | 48.26 |
| 1.29 | 105.31 | 975.83 | -57 | -100.77 |
| 1.39 | 112.14 | 1353.81 | -47.91 | 2.54 |
| 1.5 | 103.87 | 2542.44 | -35.2 | 1.36 |

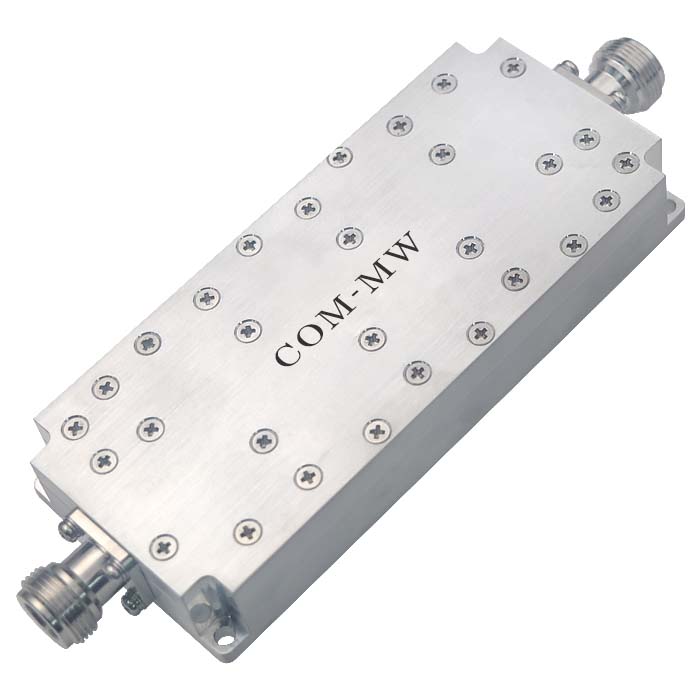

参考实物图

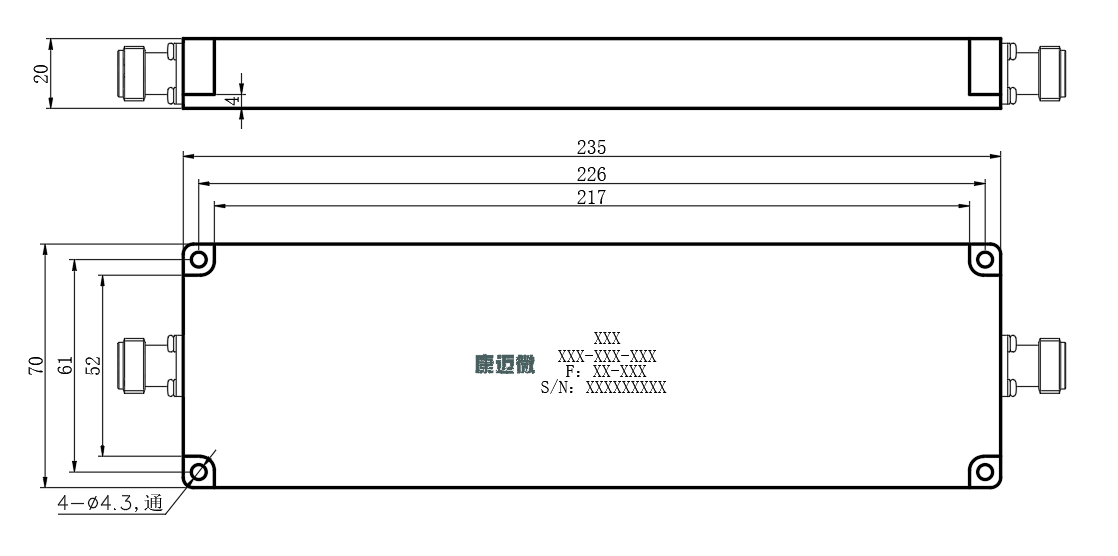

外形结构图（mm）

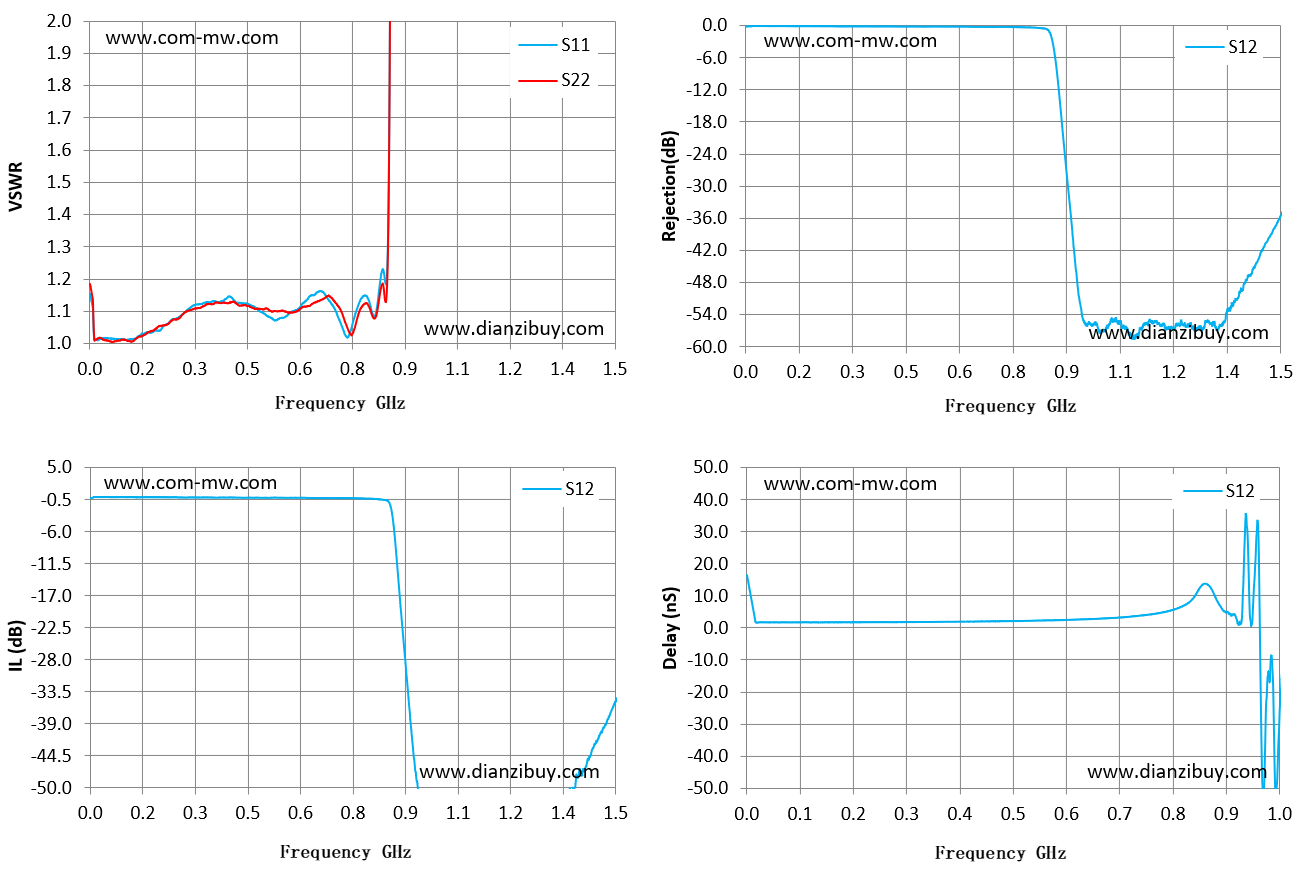

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
