功分器
25~27.5GHz, 15W, 4路, 0°, 2.92
- ZPD25-4M25-27.5G-809
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 25 | ~ | 27.5 | GHz |
| 插入损耗 | 1.4 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -65~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S15 相位 ° |
| 13 | 1.56 | -6.55 | -6.62 | -27.07 | -0.25 |
| 14.93 | 1.23 | -6.39 | -6.44 | -23.04 | -0.27 |
| 16.86 | 1.08 | -6.41 | -6.45 | -26.32 | -0.61 |
| 18.79 | 1.17 | -6.43 | -6.48 | -19.91 | -0.91 |
| 20.71 | 1.07 | -6.49 | -6.54 | -29.61 | 0.07 |
| 22.64 | 1.16 | -6.54 | -6.59 | -22.94 | -0.26 |
| 24.57 | 1.24 | -6.59 | -6.64 | -27.74 | -0.75 |
| 26.5 | 1.11 | -6.57 | -6.63 | -22.33 | -0.72 |
| 28.43 | 1.12 | -6.62 | -6.67 | -31 | -0.74 |
| 30.36 | 1.12 | -6.6 | -6.63 | -20.43 | -2.05 |
| 32.29 | 1.17 | -6.64 | -6.68 | -24.56 | -0.76 |
| 34.21 | 1.13 | -6.76 | -6.83 | -20.13 | -1.94 |
| 36.14 | 1.1 | -6.79 | -6.85 | -24.41 | -2.71 |
| 38.07 | 1.05 | -6.74 | -6.79 | -21 | -2.41 |
| 40 | 1.31 | -6.86 | -6.9 | -20.5 | -2.52 |

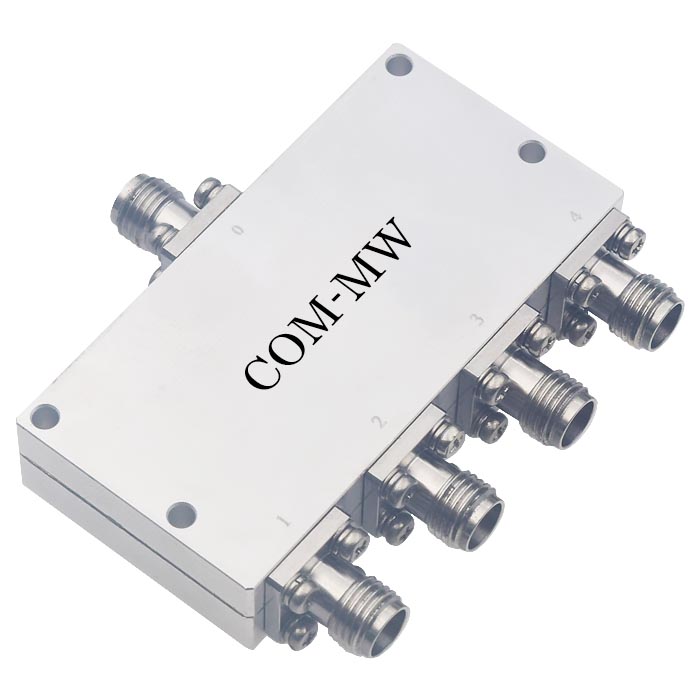

参考实物图

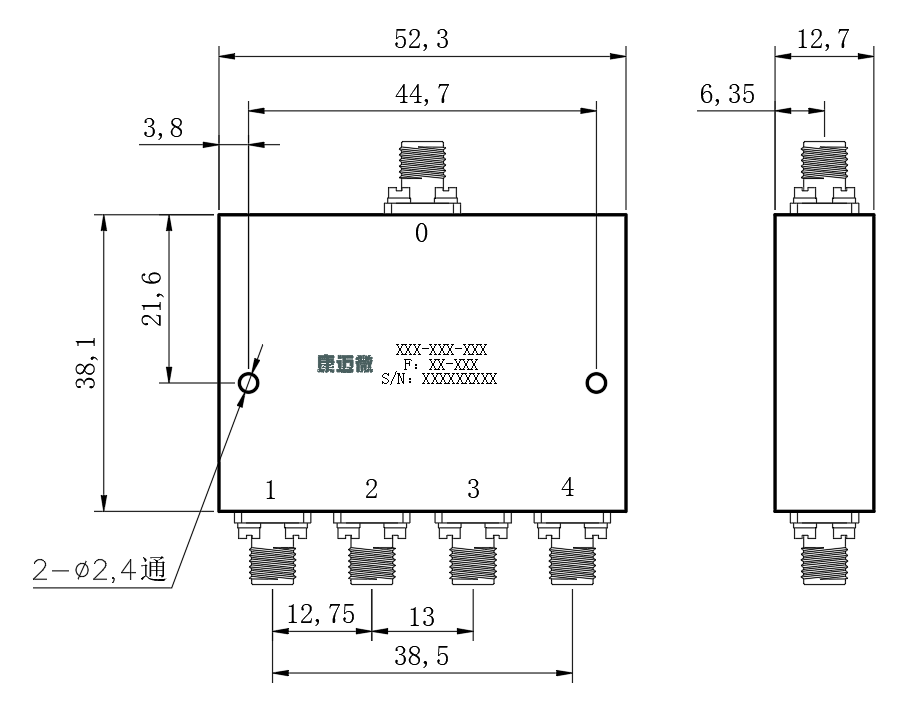

外形结构图（mm）

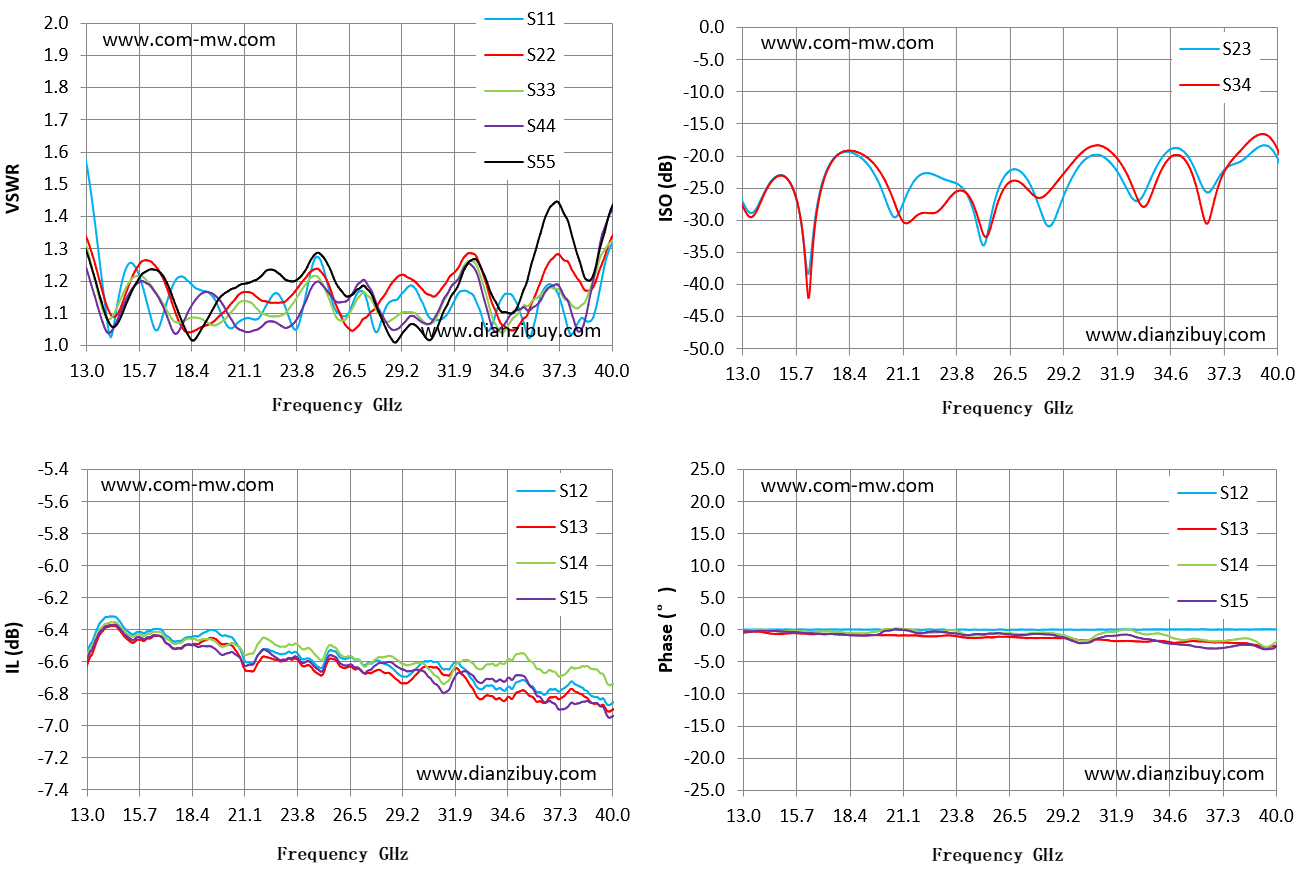

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
