滤波器
1.5~6MHz, 2~9.5MHz, 5.5~13MHz, 9~16.5MHz, 12.5~20MHz, 表面贴装
- ZBF3-8L16-29-3311
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | 1.5 | ~ | 6 | MHz | ||
| 通带频率二 | 2 | ~ | 9.5 | MHz | ||
| 通带频率三 | 5.5 | ~ | 13 | MHz | ||
| 通带频率四 | 9 | ~ | 16.5 | MHz | ||
| 通带频率五 | 12.5 | ~ | 20 | MHz | ||
| 通带频率六 | 16 | ~ | 23.5 | MHz | ||
| 通带频率七 | 19.5 | ~ | 27 | MHz | ||
| 通带频率八 | 23 | ~ | 30.5 | MHz | ||
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1 | dB | ||||
| 通带一抑制度 | DC-0.75 | MHz≥ | 40 | dB | ||
| 通带一抑制度 | 10-100 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-1 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 14-100 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | DC-2.75 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | 20-100 | MHz≥ | 40 | dB | ||
| 通带四抑制度 | DC-5 | MHz≥ | 40 | dB | ||
| 通带四抑制度 | 24-100 | MHz≥ | 40 | dB | ||
| 通带五抑制度 | DC-8 | MHz≥ | 40 | dB | ||
| 通带五抑制度 | 26-100 | MHz≥ | 40 | dB | ||
| 通带六抑制度 | DC-12 | MHz≥ | 40 | dB | ||
| 通带六抑制度 | 30-100 | MHz≥ | 40 | dB | ||
| 通带七抑制度 | DC-14 | MHz≥ | 40 | dB | ||
| 通带七抑制度 | 32-100 | MHz≥ | 40 | dB | ||
| 通带八抑制度 | DC-16 | MHz≥ | 40 | dB | ||
| 通带八抑制度 | 36-100 | MHz≥ | 30 | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |
| 其它 | 输入三阶（dBm）＞40典型值（设计保证） 输入二阶（dBm）＞85典型值（设计保证） |

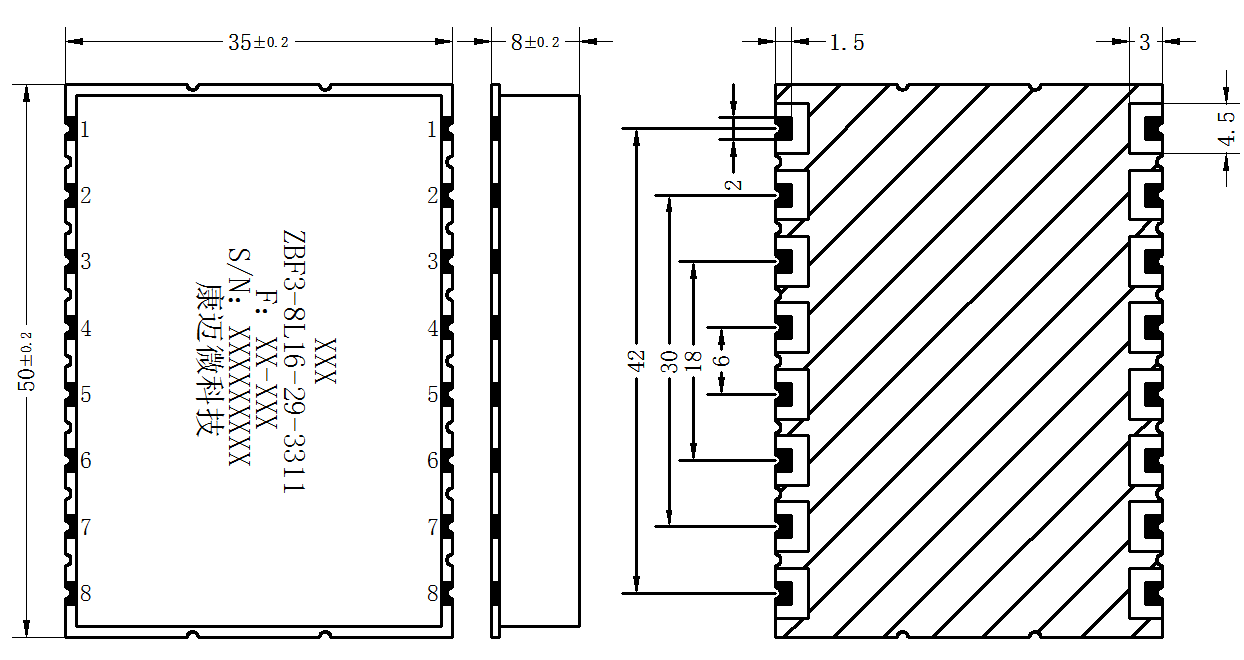

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
