标准增益喇叭天线
工作频率 2.17 ~3.3GHz,增益 15dBi,线极化 ,N -K
- KSHA-BJ26-15-NH
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
喇叭天线是面天线，波导管终端渐变张开的圆形或矩形截面的微波天线，是使用最广泛的一类微波天线。 喇叭天线的结构比较简单，方向图也比较简单而容易控制，一般作为中等方向性天线。具有频带宽、副瓣低和效率高等特性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2.17 | ~ | 3.3 | GHz |
| 增益 | 15 | dBi | ||
| 驻波比 | 1.35 | |||
| 承受功率 | 100 | W |
其它参数
| 极化方式 | 线极化 |
| 接口形式 | N -K |
| 外形尺寸 | 312*241*421mm |
| 估算重量 | 2.2Kg |
| 产品材料 | 铝6061 |
| 表面处理 | 海灰色橘纹 |
| 工作温度 | -30~+60℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |

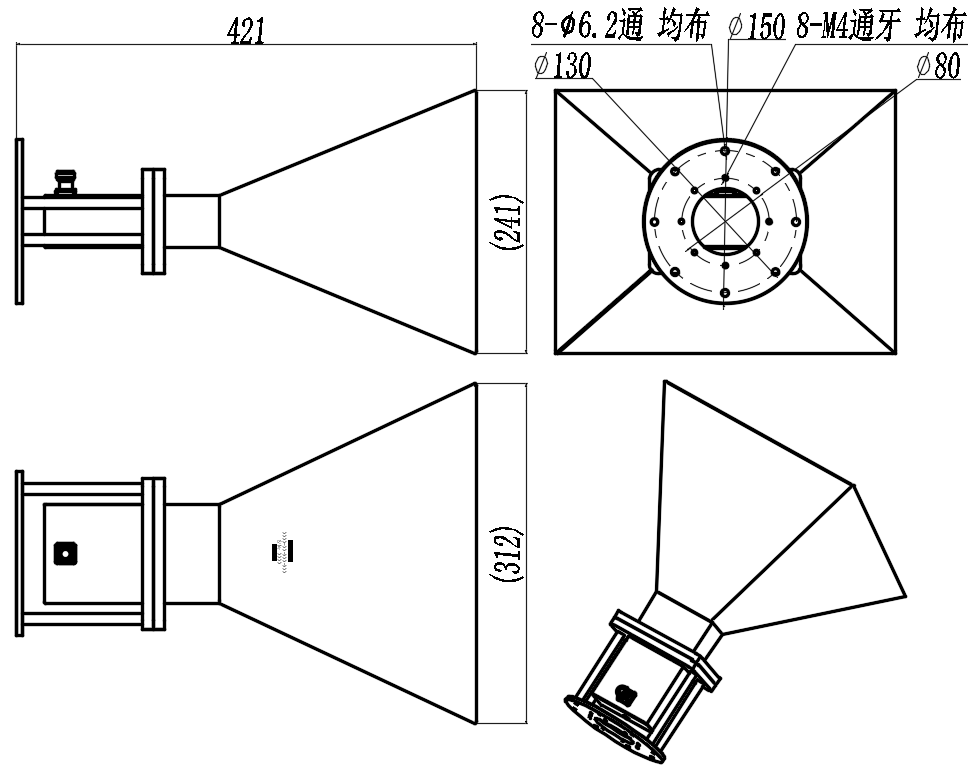

外形尺寸图
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；

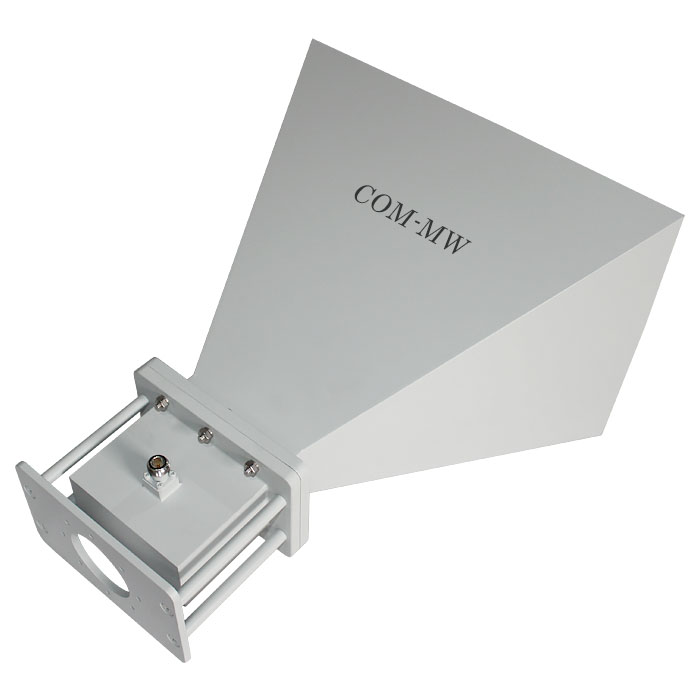

参考实物图

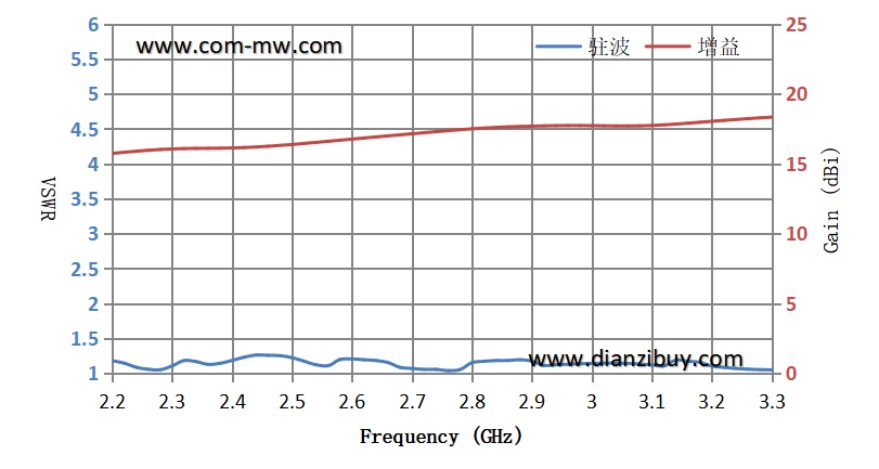

典型测试曲线

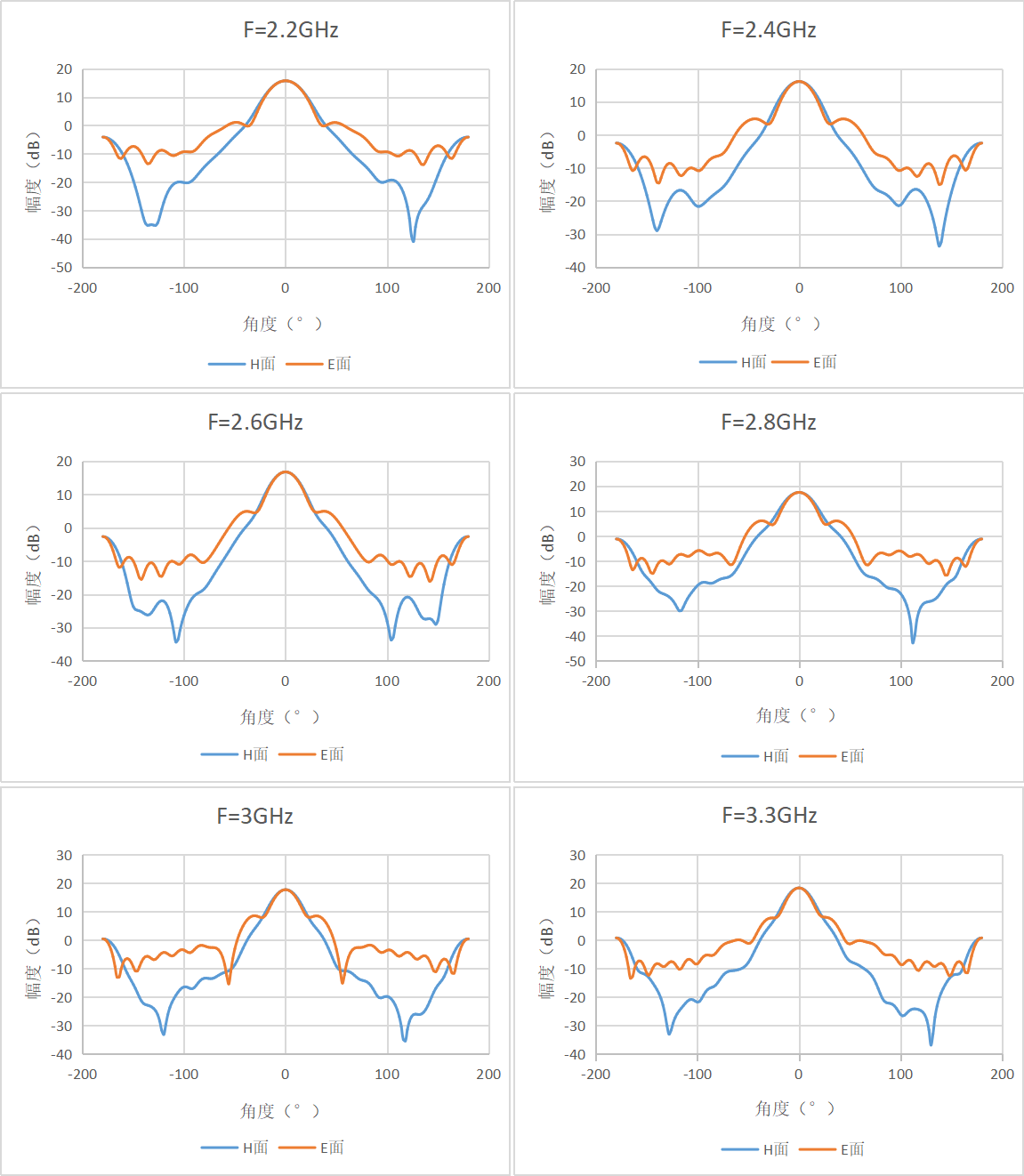

典型方向图
