耦合器缩略图

耦合器

0.009~250MHz, 耦合度50dB, L29, 3500W

  • ZDC9-50L0.01-250-2420
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

主要参数

参数 最小 典型 最大 单位
工作频率 0.009 ~ 250 MHz
插入损耗 0.5 dB
耦合度 48 50 52 dB
方向性 16 dB
主线驻波比 1.2
耦合线驻波比 1.5

其它参数

接口形式L29-K,耦合端N-K
接口材质不锈钢
阻抗50Ω
表面白色
功率容量3500W设计保证
工作温度-40~+70℃设计保证
质量等级工业级

端口定义

输入端口INL29-K
输出端口OUTL29-K
耦合端口正向-50dBN-K
隔离端口反向-50dBN-K

参考实物图

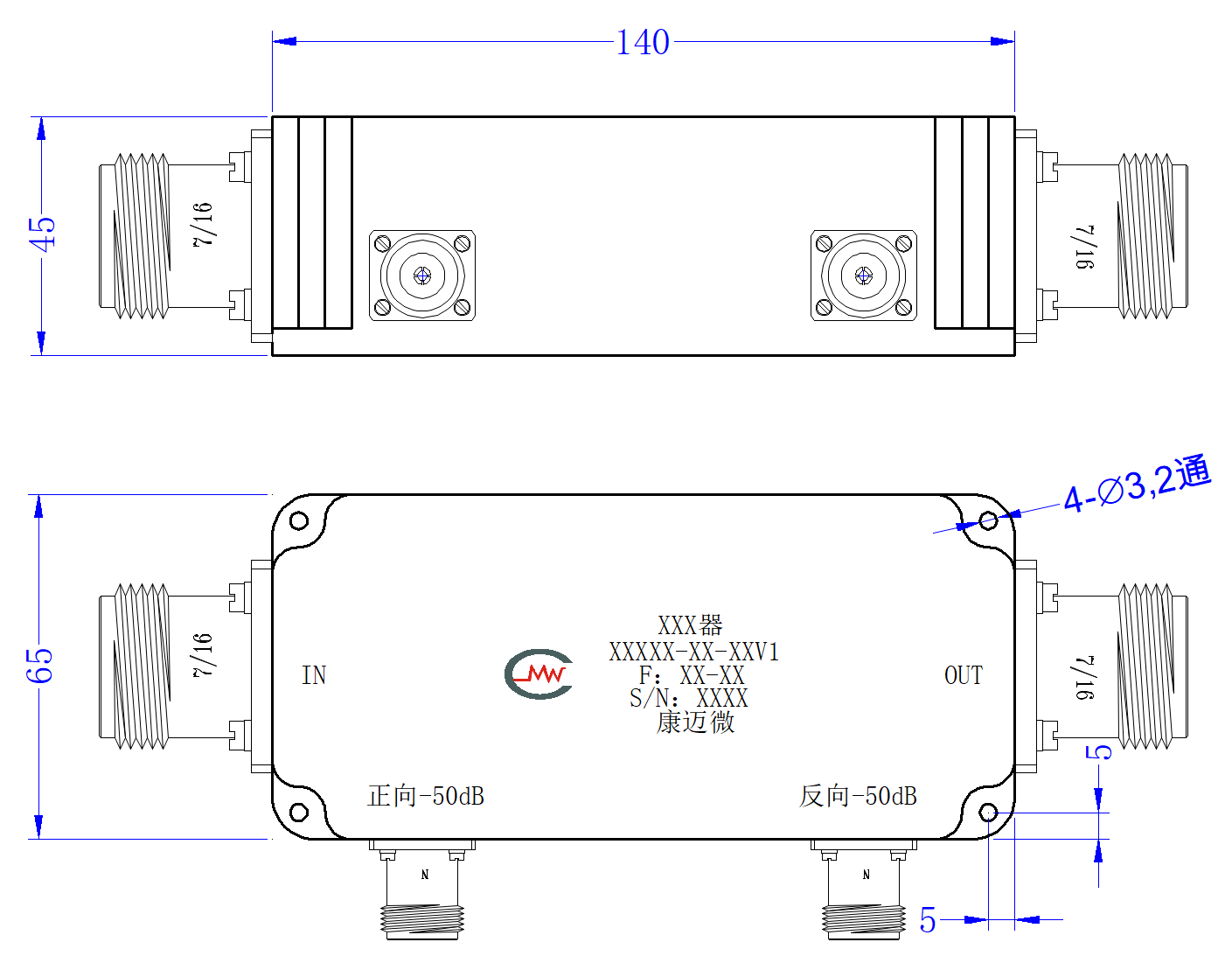

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
