双工器
8.5~8.7GHz, 11.6~11.8GHz, SMA
- ZCB5-2C8.6-11.7G-2170
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 8.5 | ~ | 8.7 | GHz |
| 通带频率二 | / | / | 11.6 | ~ | 11.8 | GHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 3 | dB | ||||
| 通带一抑制度 | DC-8.2 | GHz≥ | 80 | dBc | ||
| 通带一抑制度 | 9-13 | GHz≥ | 80 | dBc | ||
| 通带二抑制度 | DC-11.3 | GHz≥ | 80 | dBc | ||
| 通带二抑制度 | 12.1-13 | GHz≥ | 80 | dBc |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
外形结构图（mm）

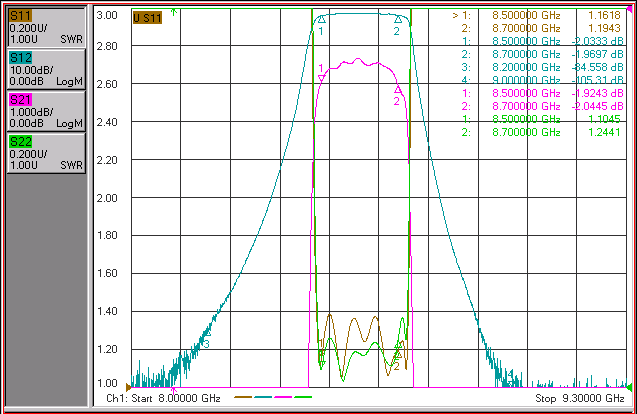

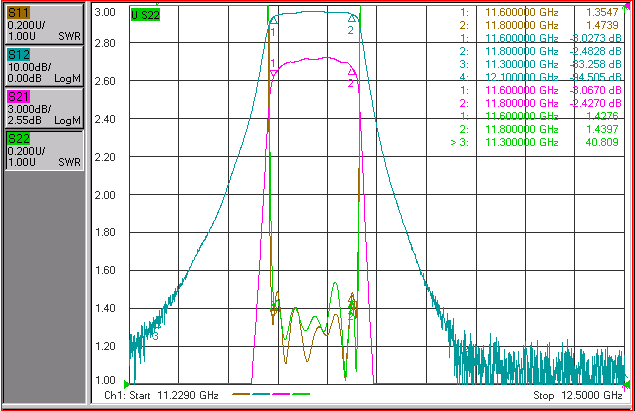

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
