滤波器
通带频率 4~18GHz,3-3.5GHz≥10dB,SMA
- ZHPF5-C4-18G-3121
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 18 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | 3-3.5 | GHz≥ | 10 | dB | ||
| 带外抑制 | 2.5-3 | GHz≥ | 35 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 53 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1366.73 | 2660.78 | -76.90 | -76.90 | 1.60 |
| 0.60 | 220.26 | 169.92 | -74.84 | -74.84 | 1.57 |
| 1.17 | 163.30 | 161.23 | -97.66 | -97.66 | 2.95 |
| 1.74 | 349.39 | 238.17 | -84.40 | -84.40 | 0.95 |
| 2.31 | 373.98 | 374.27 | -66.57 | -66.57 | 0.08 |
| 2.88 | 389.77 | 151.52 | -46.37 | -46.37 | 0.16 |
| 3.45 | 47.96 | 51.33 | -20.93 | -20.93 | 0.32 |
| 4.02 | 1.61 | 1.62 | 0.02 | 0.02 | 0.85 |
| 4.58 | 1.15 | 1.13 | -0.43 | -0.43 | 0.60 |
| 5.15 | 1.18 | 1.18 | -0.62 | -0.62 | 0.46 |
| 5.72 | 1.13 | 1.12 | -0.08 | -0.08 | 0.41 |
| 6.29 | 1.27 | 1.28 | 0.11 | 0.11 | 0.36 |
| 6.86 | 1.34 | 1.35 | -0.18 | -0.18 | 0.31 |
| 7.43 | 1.38 | 1.38 | -0.20 | -0.20 | 0.30 |
| 8.00 | 1.47 | 1.46 | -0.17 | -0.17 | 0.30 |

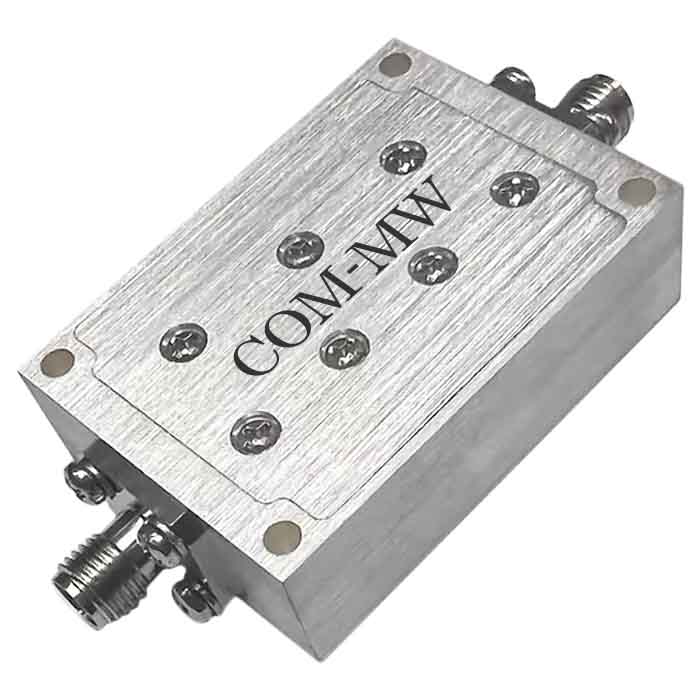

参考实物图

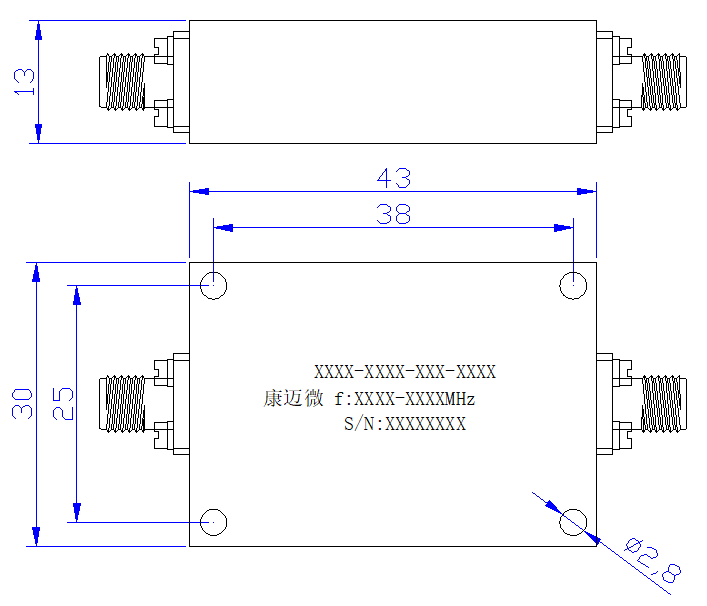

外形结构图（mm）

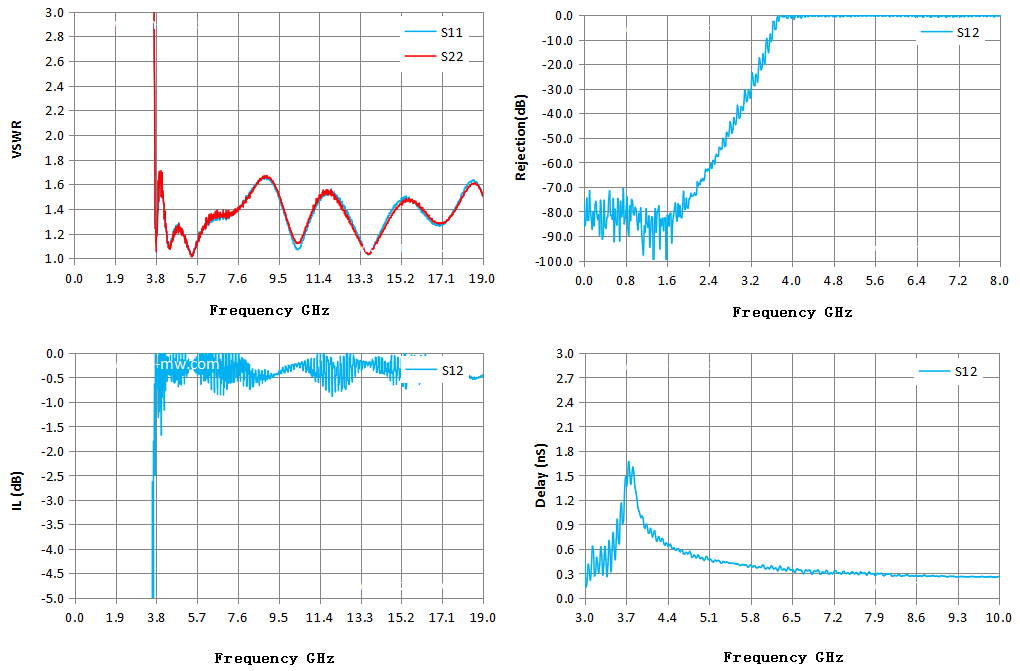

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
