产品
负载
工作频率 0~18GHz,10W,50Ω,N -M or J
- DR8-10-0-18G-9333
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 10W设计保证 |
| 峰值功率 | 500W设计保证，占空比10%，脉冲宽度5us |
| 阻抗 | 50Ω |
| 接口形式 | N -M or J |
| 接口材质 | 不锈钢303钝化 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 重量 | 60g |
| ROHS | 满足 |
| 其它 | 满功率使用时需额外增加风冷 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。

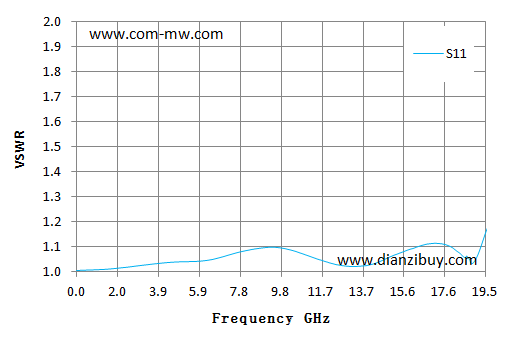

典型测试曲线图
功率降额曲线

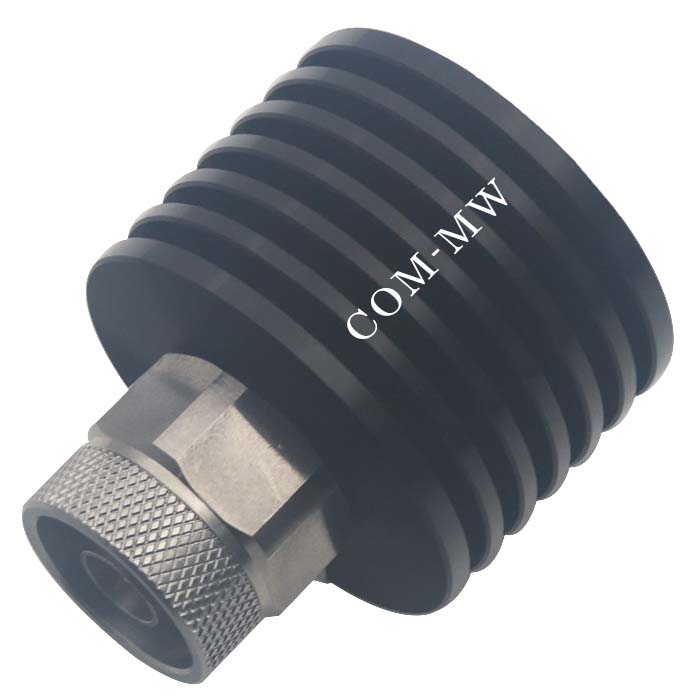

参考实物图
外形结构图（mm）
典型测试数据
| 序号 | Frequency GHz | S11 驻波 |
| 1 | 0.01 | 1.00 |
| 2 | 1.40 | 1.01 |
| 3 | 2.79 | 1.02 |
| 4 | 4.19 | 1.03 |
| 5 | 5.58 | 1.04 |
| 6 | 6.97 | 1.06 |
| 7 | 8.36 | 1.09 |
| 8 | 9.76 | 1.09 |
| 9 | 11.15 | 1.06 |
| 10 | 12.54 | 1.02 |
| 11 | 13.93 | 1.02 |
| 12 | 15.32 | 1.07 |
| 13 | 16.72 | 1.11 |
| 14 | 18.11 | 1.08 |
| 15 | 19.50 | 1.16 |
