滤波器
通带频率4.5~5.5GHz, DC-2GHz≥50dB, 6GHz≥40dB, 微带圆针
- ZBF1-M5-1G-212
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.5 | ~ | 5.5 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带外抑制 | DC-2 | GHz≥ | 50 | dB | ||
| 带外抑制 | 6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.3 | 19.52 | 28.39 | -48.12 | 0.61 |
| 3.51 | 18.53 | 26.6 | -41.69 | 0.46 |
| 3.73 | 16.3 | 24.54 | -30.61 | 0.58 |
| 3.94 | 11.9 | 14.78 | -18.5 | 0.94 |
| 4.16 | 1.73 | 1.73 | -2.27 | 2.42 |
| 4.37 | 1.13 | 1.12 | -1.53 | 1.62 |
| 4.59 | 1.19 | 1.14 | -1.5 | 1.45 |
| 4.8 | 1.07 | 1.07 | -1.53 | 1.43 |
| 5.01 | 1.21 | 1.1 | -1.59 | 1.47 |
| 5.23 | 1.46 | 1.5 | -1.91 | 1.59 |
| 5.44 | 1.2 | 1.29 | -2.3 | 2.04 |
| 5.66 | 5.93 | 5.82 | -11.72 | 2.42 |
| 5.87 | 15.8 | 18.33 | -34.15 | 0.74 |
| 6.09 | 17.37 | 23.18 | -50.35 | 0.59 |
| 6.3 | 18.18 | 24.14 | -63.89 | -0.21 |

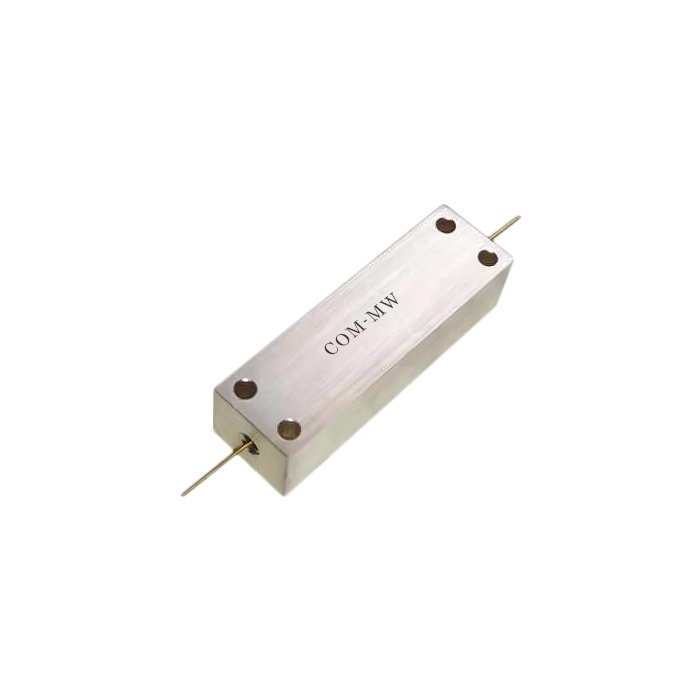

参考实物图

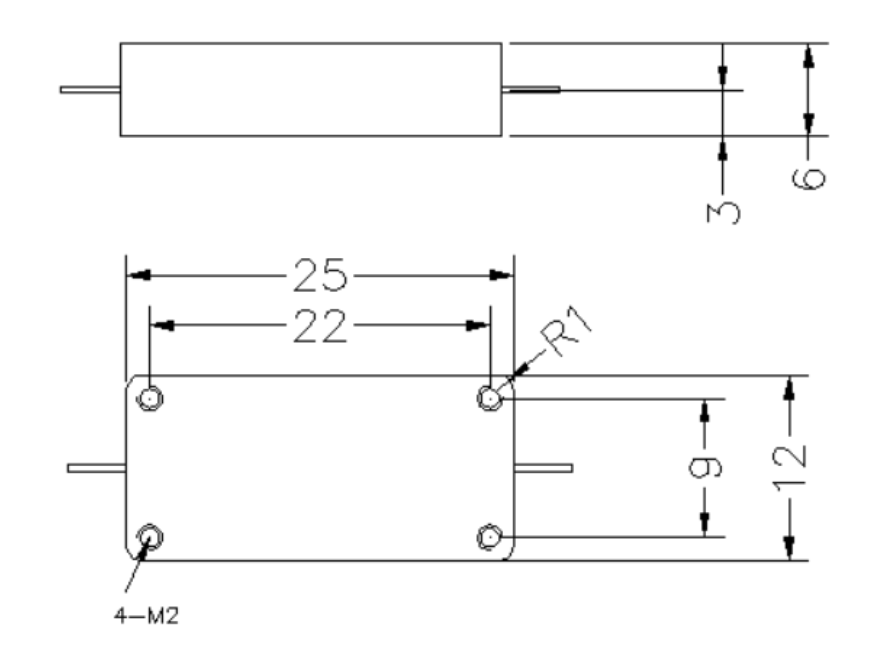

外形结构图（mm）

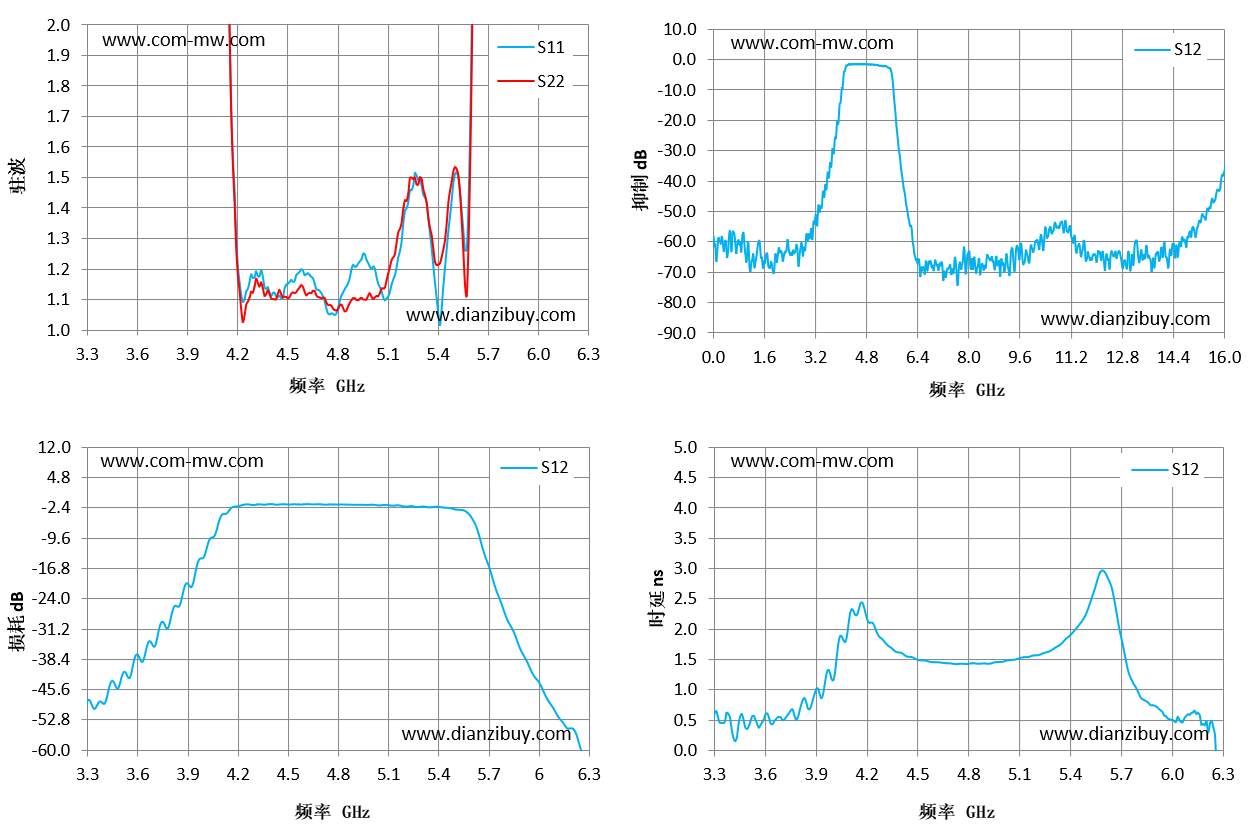

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
