产品
滤波器
中心频率137.5MHz, 3dB带宽1.65MHz, 40dB带宽4.4MHz
- ZBF9-S137.5-2.2-2155
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
小体积，表面贴装。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 137.35 | 137.5 | 137.65 | MHz |
| 中心损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 30 | dB | ||||
| 1dB带宽 | 1 | MHz | ||||
| 3dB带宽 | 1.65 | MHz | ||||
| 40dB带宽 | 4.4 | MHz | ||||
| 驻波F0 | / | / | 2 |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 工作温度 | -40~+80℃设计保证 |
| 其它 | 单只器件相位线性：8°@F0±0.35MHz。 |
端口定义
| 输入/输出端 | 5，11 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

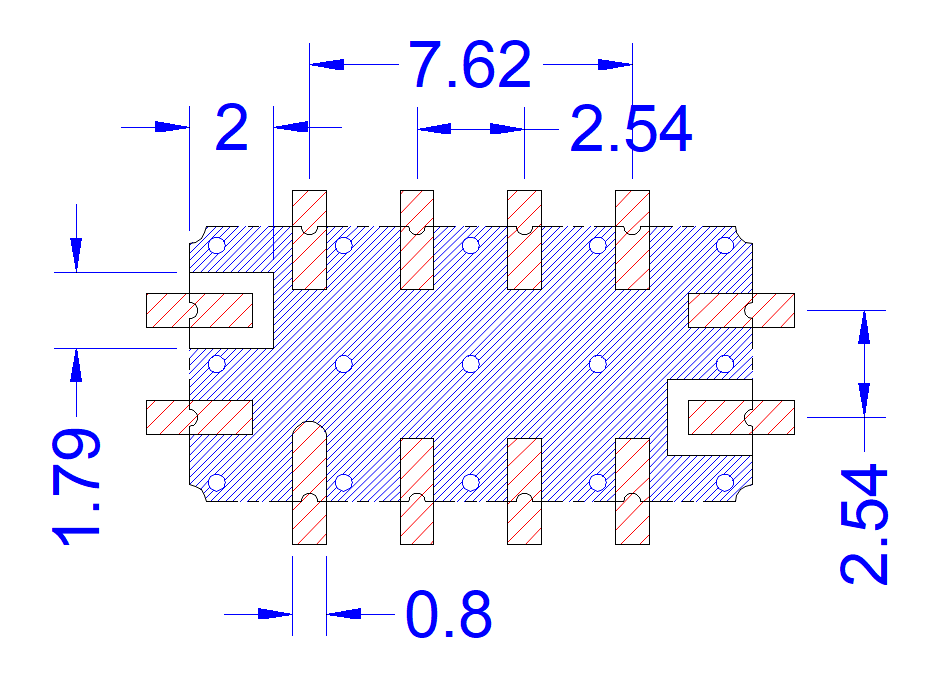

参考PCB布局图

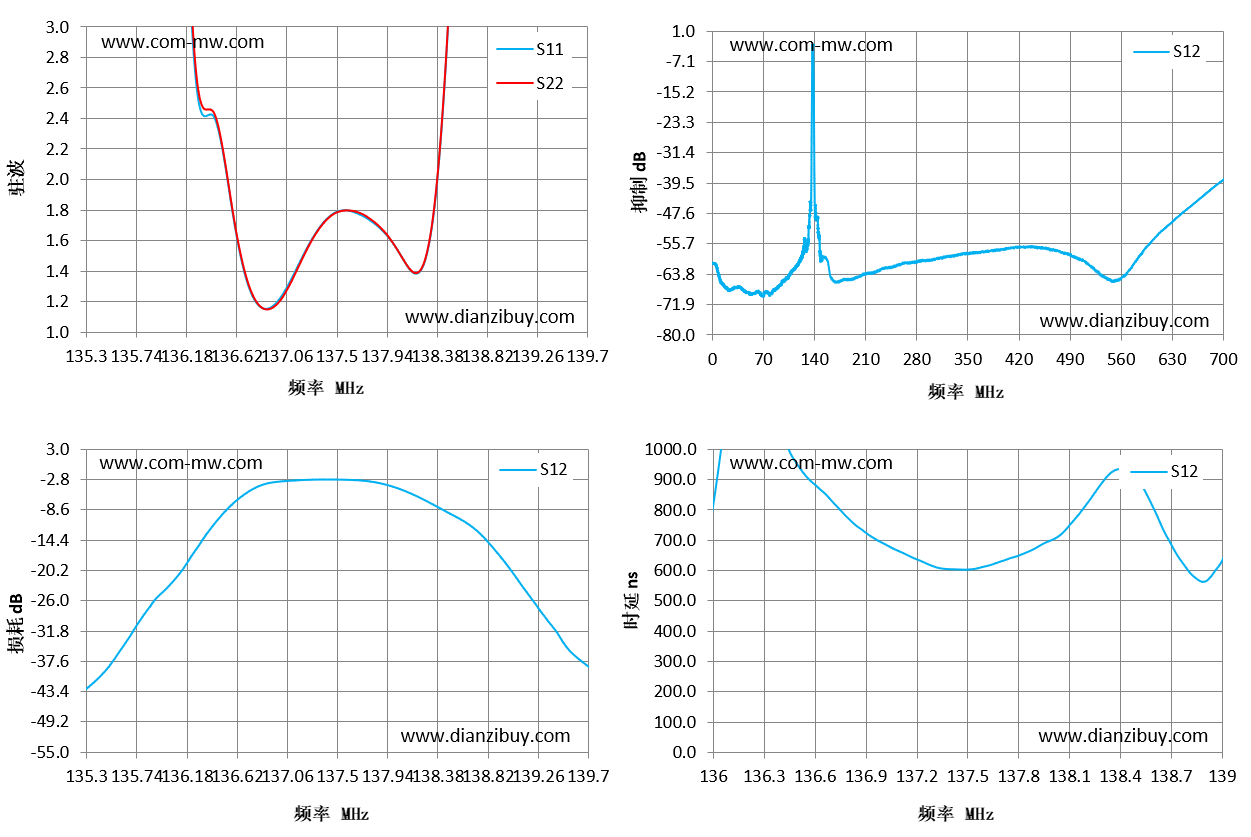

典型测试曲线图

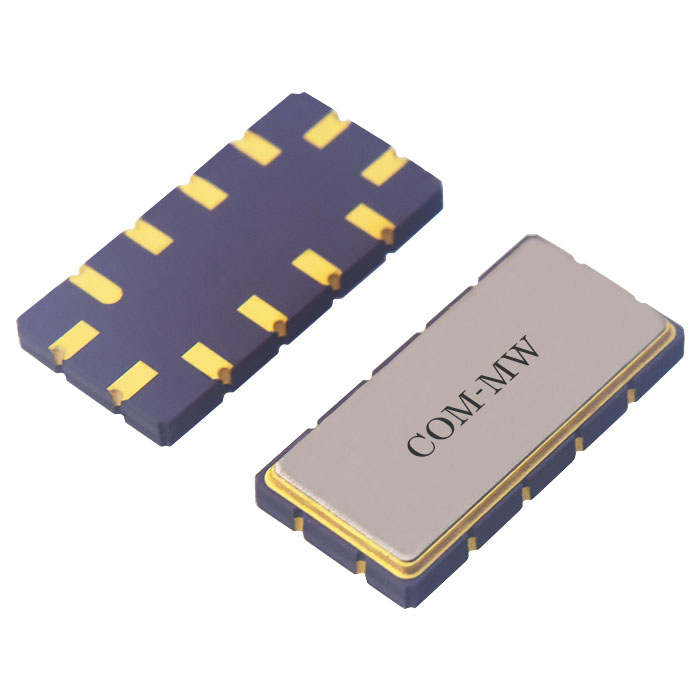

参考实物图

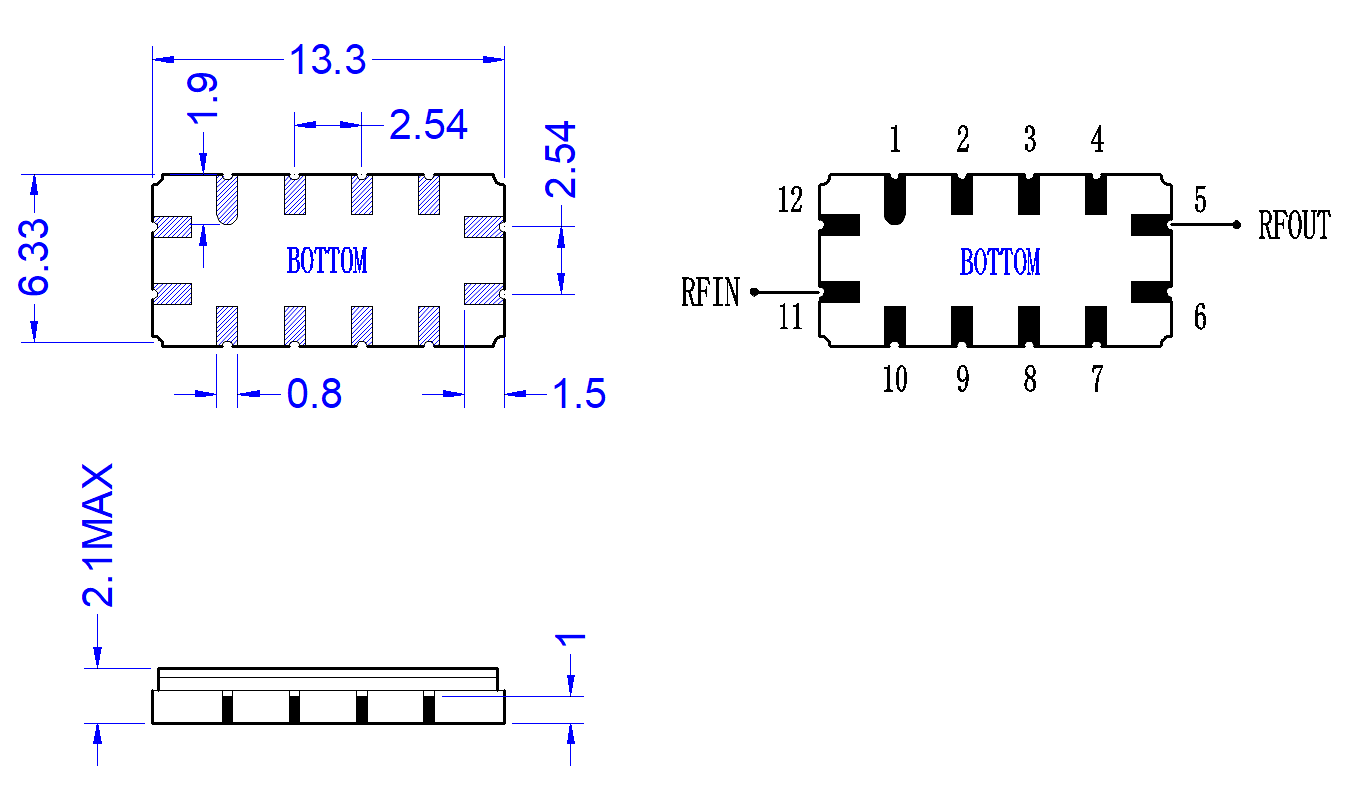

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 135 | 11.02 | 8.72 | -46.59 | 1950.73 |
| 136 | 9.65 | 9.99 | -23.72 | 807.99 |
| 136 | 9.65 | 9.99 | -23.72 | 807.99 |
| 136 | 9.65 | 9.99 | -23.72 | 807.99 |
| 137 | 1.22 | 1.2 | -3.16 | 690.56 |
| 137 | 1.22 | 1.2 | -3.16 | 690.56 |
| 137 | 1.22 | 1.2 | -3.16 | 690.56 |
| 138 | 1.57 | 1.57 | -4.26 | 702.05 |
| 138 | 1.57 | 1.57 | -4.26 | 702.05 |
| 138 | 1.57 | 1.57 | -4.26 | 702.05 |
| 138 | 1.57 | 1.57 | -4.26 | 702.05 |
| 139 | 7.36 | 7.5 | -19.45 | 629.31 |
| 139 | 7.36 | 7.5 | -19.45 | 629.31 |
| 139 | 7.36 | 7.5 | -19.45 | 629.31 |
| 140 | 8.11 | 7.53 | -43.35 | 3932.69 |
注意事项
| 1 | 产品支持220°回流焊。 |
