产品
滤波器
通带频率108~1000MHz, 85MHz≥20dB, DC-78MHz≥30dB, 表面贴装, 替代SXHP-108+
- HF021
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 108 | ~ | 1000 | MHz | ||
| 通带损耗 | 1 | 2.5 | dB | |||
| 带外抑制 | 85 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-78 | MHz≥ | 30 | dB | ||
| 通带驻波 | 1.3 | 1.9 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXHP-108+ |
端口定义
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 80 | 72.3 | 68.06 | -38.48 | 8.76 |
| 203 | 1.2 | 1.21 | -0.34 | 3.66 |
| 326 | 1.1 | 1.09 | -0.24 | 1.51 |
| 449 | 1.25 | 1.25 | -0.28 | 0.91 |
| 571 | 1.28 | 1.29 | -0.28 | 0.69 |
| 694 | 1.3 | 1.31 | -0.33 | 0.56 |
| 817 | 1.32 | 1.34 | -0.37 | 0.48 |
| 940 | 1.36 | 1.38 | -0.47 | 0.45 |
| 1063 | 1.42 | 1.44 | -0.5 | 0.43 |
| 1186 | 1.5 | 1.53 | -0.65 | 0.44 |
| 1309 | 1.61 | 1.64 | -0.76 | 0.4 |
| 1431 | 1.73 | 1.79 | -0.98 | 0.38 |
| 1554 | 1.86 | 1.96 | -1.29 | 0.32 |
| 1677 | 1.97 | 2.12 | -1.58 | 0.25 |
| 1800 | 2.05 | 2.26 | -1.94 | 0.33 |

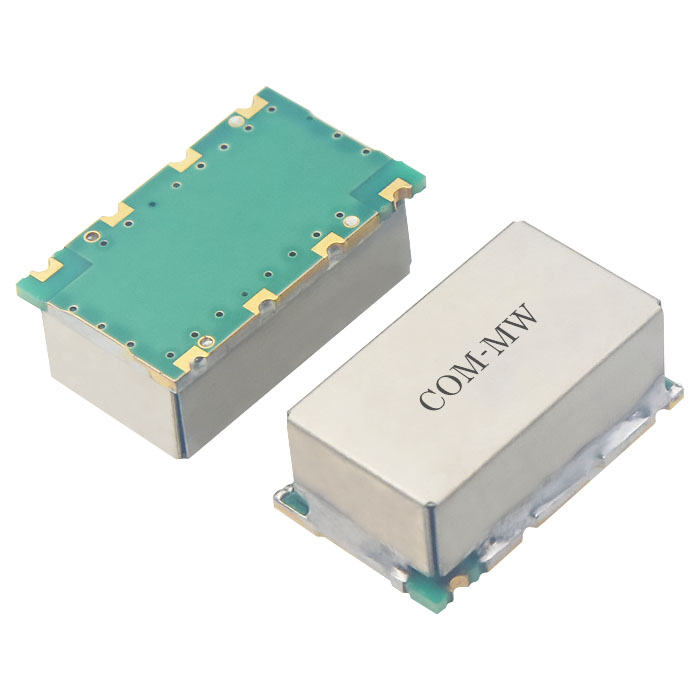

参考实物图

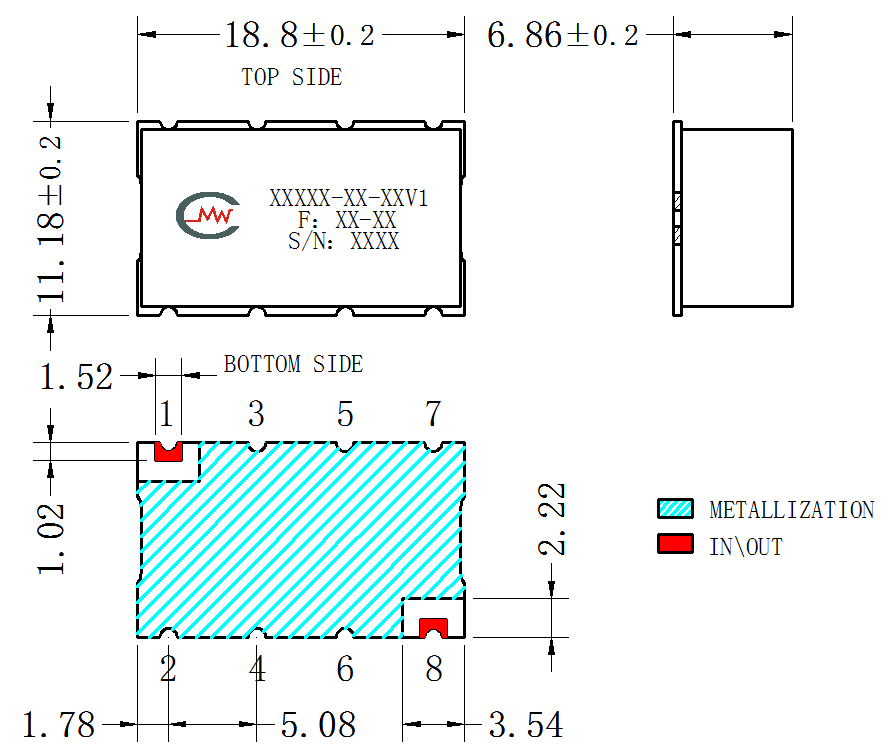

外形结构图（mm）

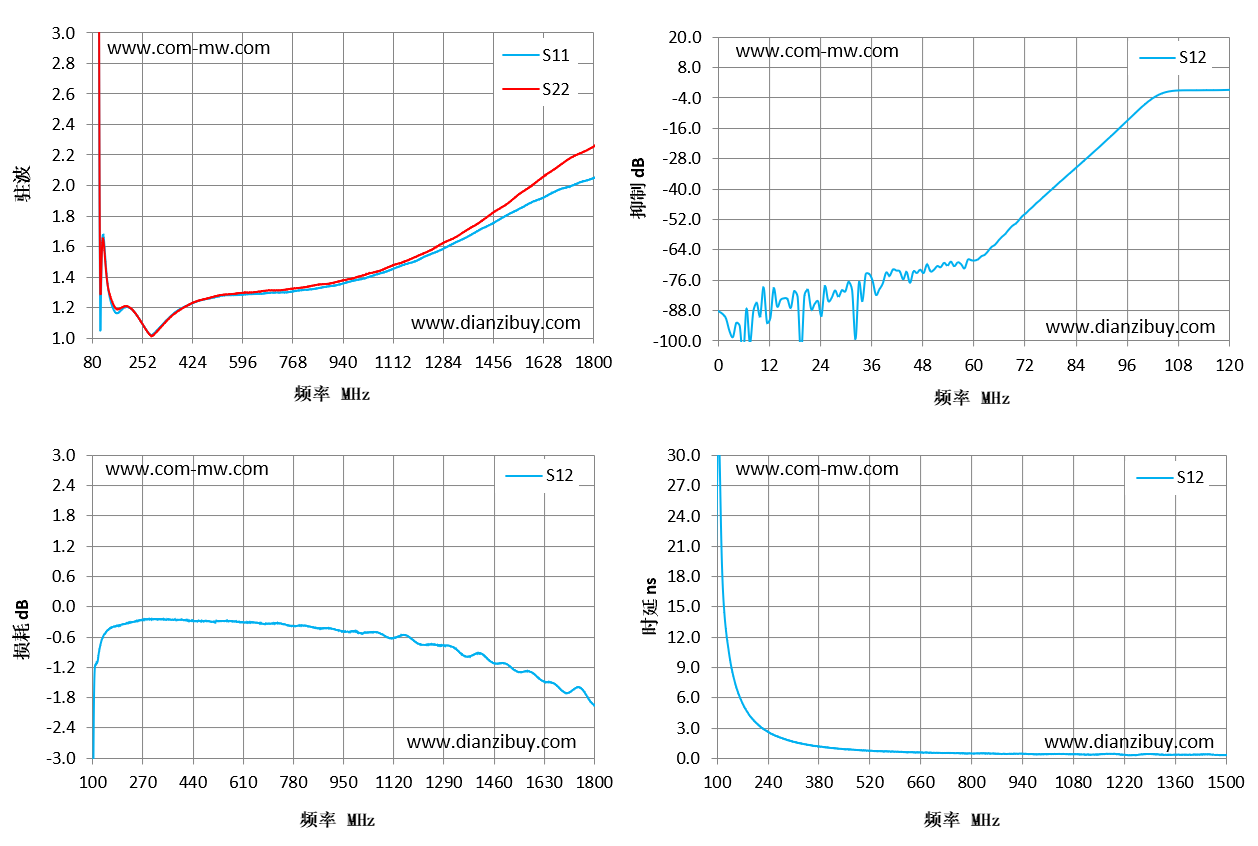

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
