产品
耦合器
18~40GHz, 耦合度10dB, 2.92-F, 20W
- ZDC8-10M18-40G-2082
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 耦合度 | 8.8 | 10 | 11.2 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 16.99 | 1.09 | 1.1 | -0.9 | -9.61 | -23.58 |
| 18.71 | 1.08 | 1.25 | -0.93 | -9.68 | -17.59 |
| 20.42 | 1.2 | 1.17 | -0.95 | -9.86 | -19.7 |
| 22.14 | 1.08 | 1.24 | -0.93 | -9.92 | -25.26 |
| 23.85 | 1.09 | 1.05 | -0.98 | -9.96 | -17.94 |
| 25.57 | 1.18 | 1.03 | -1.01 | -10.09 | -15.78 |
| 27.28 | 1.12 | 1.12 | -1.02 | -10.21 | -16.17 |
| 29 | 1.08 | 1.18 | -1.03 | -10.35 | -27.5 |
| 30.71 | 1.06 | 1.06 | -1.06 | -10.22 | -18 |
| 32.43 | 1.15 | 1.05 | -1.09 | -10.33 | -19.5 |
| 34.14 | 1.12 | 1.05 | -1.06 | -10.23 | -15.57 |
| 35.86 | 1.08 | 1.26 | -1.15 | -10.47 | -15.37 |
| 37.57 | 1.07 | 1.17 | -1.18 | -10.46 | -17.87 |
| 39.29 | 1.18 | 1.07 | -1.29 | -10.22 | -16.38 |
| 41 | 1.3 | 1.44 | -1.29 | -10.79 | -13.6 |

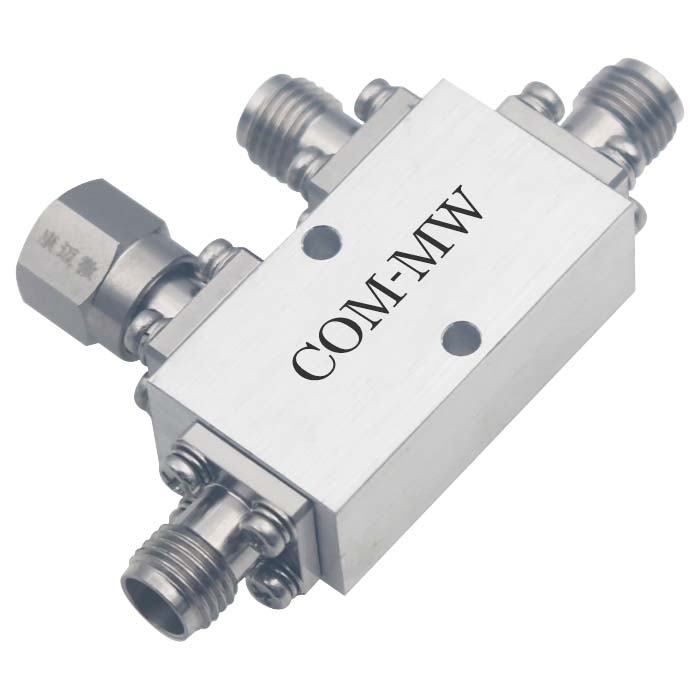

参考实物图

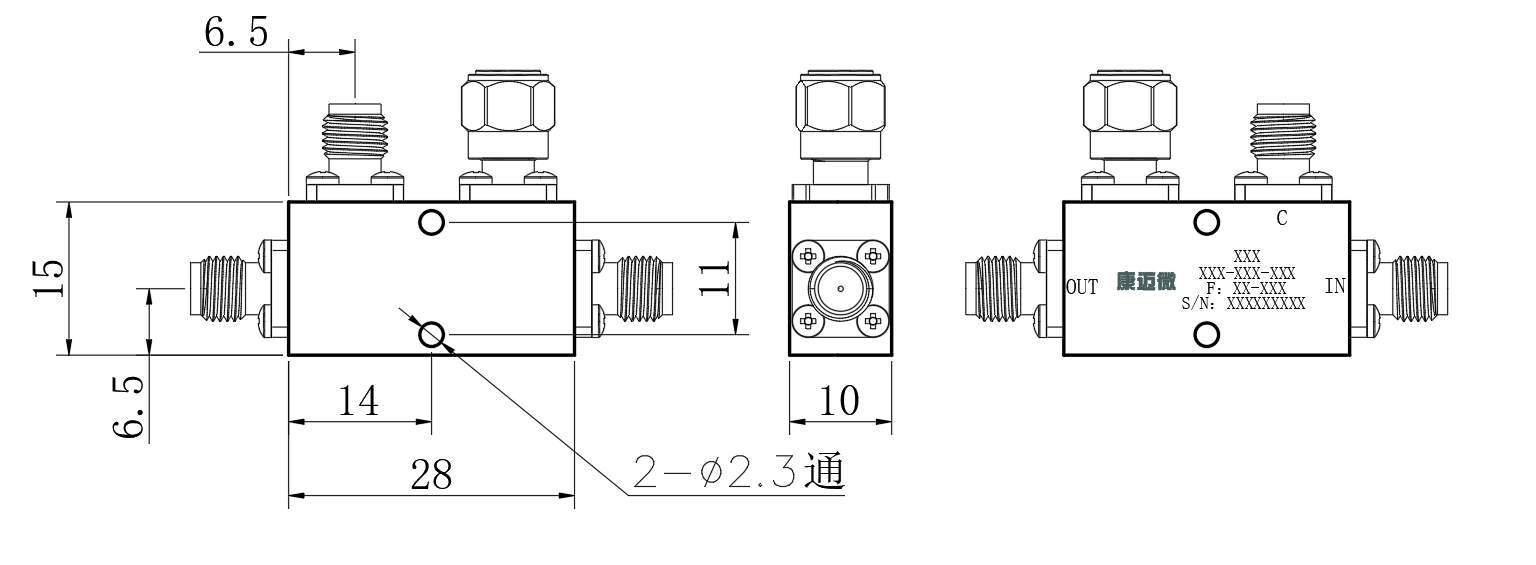

外形结构图（mm）

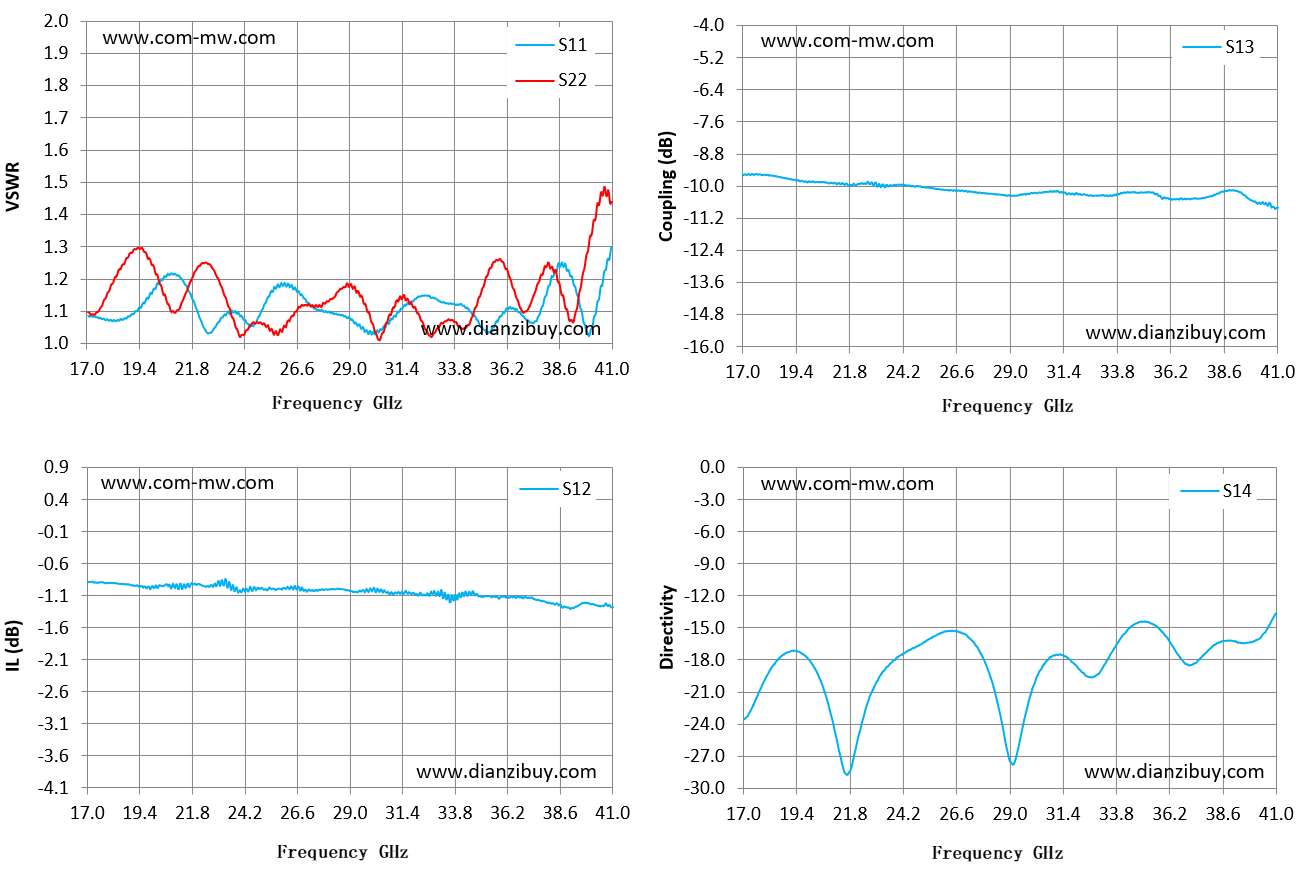

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
