滤波器
通带频率 863~873MHz,DC-700MHz≥42dB,1200-1500MHz≥50dB,SMA
- ZBF5-L868-10-3806
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 863 | ~ | 873 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 42 | dB | ||
| 带外抑制 | 1200-1500 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.70 | 332.85 | 49.23 | -71.70 | -71.70 | 0.28 |
| 0.72 | 232.45 | 49.27 | -64.74 | -64.74 | 1.15 |
| 0.74 | 167.09 | 46.40 | -57.02 | -57.02 | 1.44 |
| 0.76 | 106.94 | 34.85 | -47.76 | -47.76 | 1.75 |
| 0.79 | 41.10 | 20.87 | -31.46 | -31.46 | 3.90 |
| 0.81 | 15.20 | 11.43 | -18.00 | -18.00 | 10.15 |
| 0.83 | 1.27 | 1.20 | -3.05 | -3.05 | 17.48 |
| 0.85 | 1.15 | 1.24 | -2.02 | -2.02 | 13.17 |
| 0.87 | 1.11 | 1.07 | -1.88 | -1.88 | 12.01 |
| 0.89 | 1.25 | 1.18 | -2.24 | -2.24 | 13.77 |
| 0.91 | 7.64 | 6.79 | -8.90 | -8.90 | 10.73 |
| 0.94 | 46.15 | 32.69 | -23.56 | -23.56 | 3.09 |
| 0.96 | 73.13 | 39.22 | -29.53 | -29.53 | 1.95 |
| 0.98 | 104.21 | 39.03 | -34.88 | -34.88 | 1.36 |
| 1.00 | 113.61 | 34.88 | -39.04 | -39.04 | 1.02 |

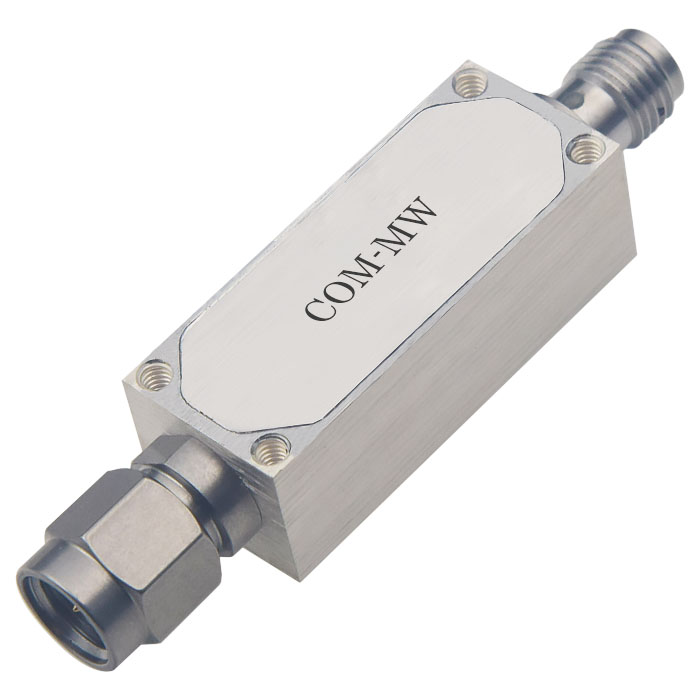

参考实物图

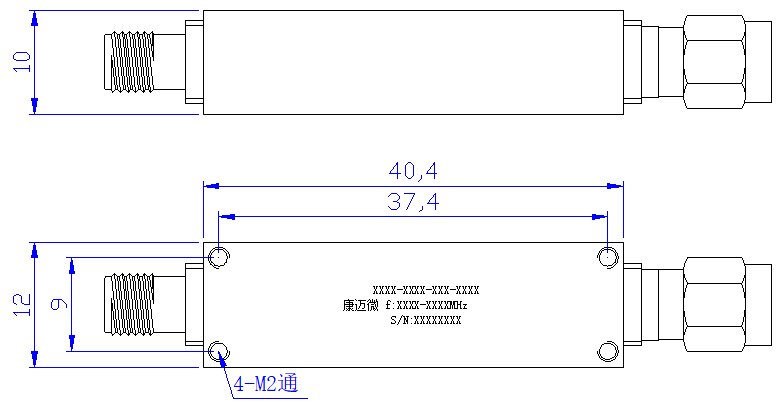

外形结构图（mm）

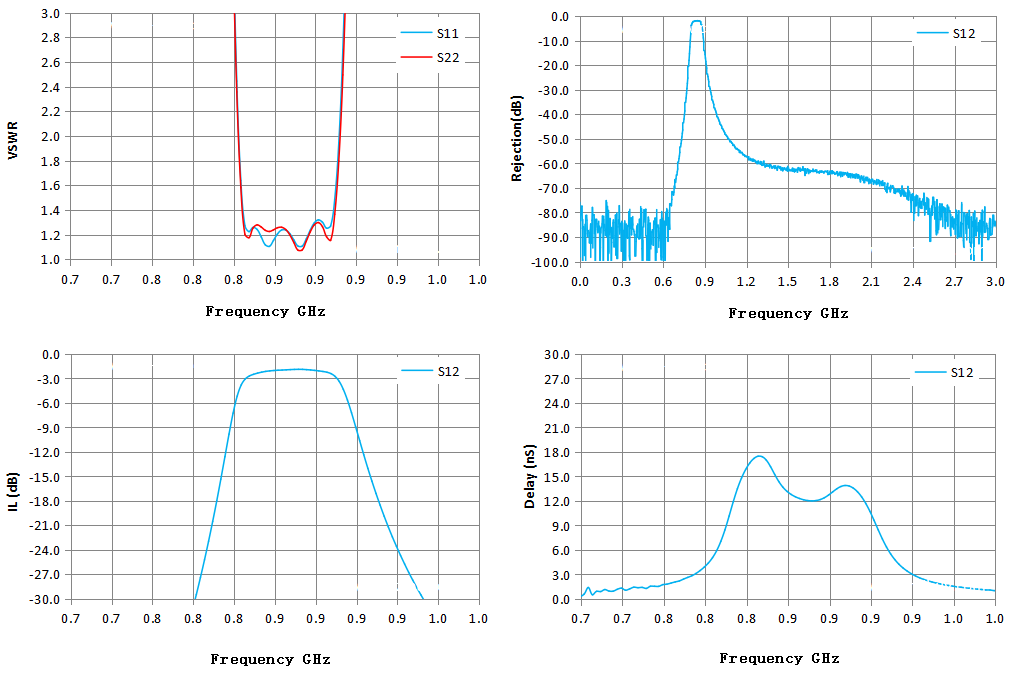

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
