对数周期天线
工作频率 0.08~3GHz,增益 8dBi,线极化 ,L29-K
- KLPA-0.08-3-8N
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
叠层对数周期振子天线由两个普通对数周期振子结构组成。使用叠层设计可以保持普通对数周期振子的优良特性，在宽频带内增益平坦，低驻波比。叠层设计有助于对H面方向图进行一定程度的聚焦，与普通对数周期天线相比，典型增益提高约2-3 dB。这对于抗扰度测试尤为重要，抗扰度测试要求最大场强和良好的场均匀性。通常室内使用，能够长期、稳定、可靠的工作。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.08 | ~ | 3 | GHz |
| 增益 | 8 | dBi | ||
| 驻波比 | 2 |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 2000W设计保证 |
| 接口形式 | L29-K |
| 外形尺寸 | 1530*1452*1460mm |
| 估算重量 | 7.5Kg |
| 产品材料 | 铝6061 |
| 表面 | 喷砂本导 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+60℃设计保证 |
| 其它 | 可选购天线架型号TXJ7-1500-2060 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无 任何障碍物。并避 免与其他强电磁辐射体靠近；

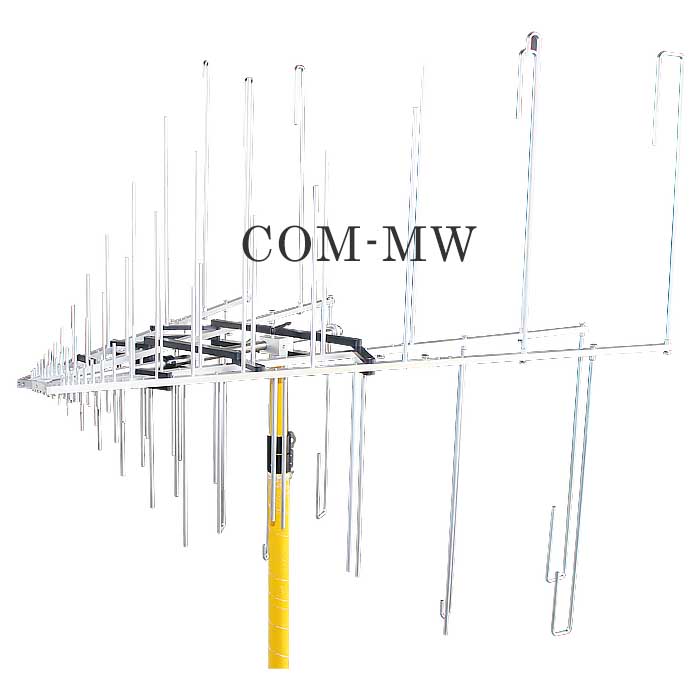

参考实物图
带天线架实物图
典型测试曲线
