滤波器
通带频率 34.8~35.2GHz,DC-34.06GHz≥60dBc,35.5-36.35GHz≥40dBc,2.92
- ZBF5-C35-0.4G-2996
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 34.8 | ~ | 35.2 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-34.06 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 35.5-36.35 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 36.35-50 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 2.92-F可拆0.3mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 34.50 | 13.27 | -40.99 | -39.50 | 1.63 |
| 34.57 | 10.02 | -29.26 | -30.47 | 2.24 |
| 34.64 | 6.03 | -16.52 | -17.99 | 2.78 |
| 34.71 | 1.26 | -4.28 | -4.28 | 3.20 |
| 34.79 | 1.09 | -2.76 | -2.88 | 3.44 |
| 34.86 | 1.33 | -2.66 | -2.82 | 3.53 |
| 34.93 | 1.18 | -2.36 | -2.45 | 3.44 |
| 35.00 | 1.26 | -2.23 | -2.57 | 3.29 |
| 35.07 | 1.18 | -2.32 | -2.44 | 3.35 |
| 35.14 | 1.18 | -2.36 | -2.59 | 3.54 |
| 35.21 | 1.05 | -2.72 | -2.80 | 3.56 |
| 35.29 | 1.51 | -4.85 | -4.84 | 3.30 |
| 35.36 | 8.70 | -18.44 | -19.60 | 2.88 |
| 35.43 | 15.35 | -33.70 | -33.83 | 2.32 |
| 35.50 | 19.76 | -43.90 | -45.40 | 1.67 |
参考实物图
外形结构图（mm）

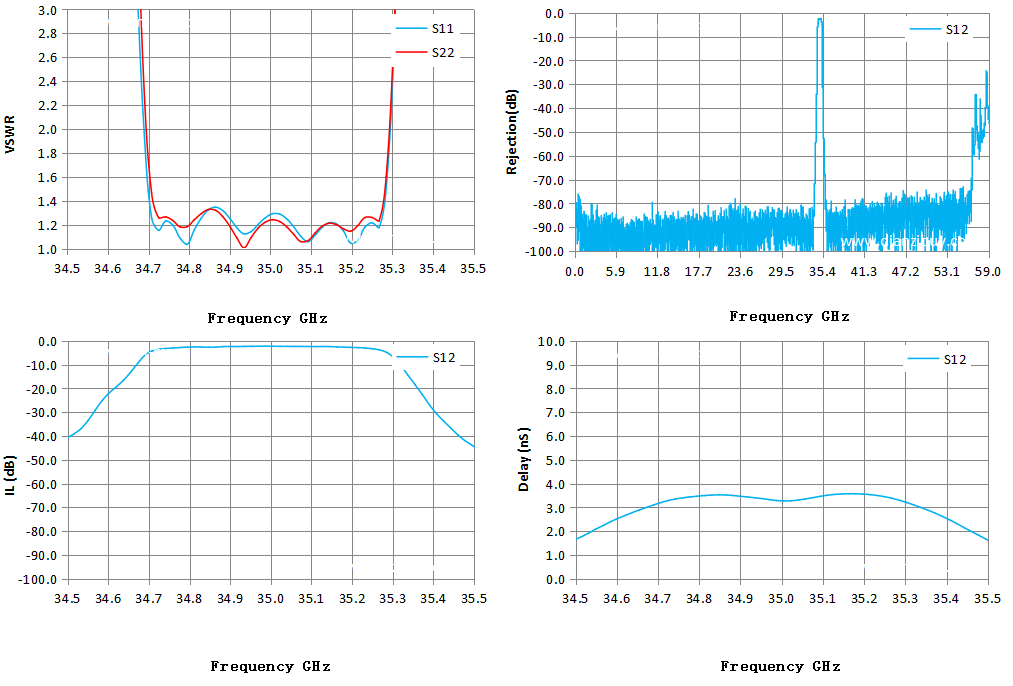

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
