中心频率140MHz, 3dB带宽15MHz, 40dB带宽25.5MHz
- ZBF9-S140-14-2151
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 140 | MHz | ||
| 中心损耗 | / | / | 13.8 | 15.5 | dB | |
| 带内波动 | / | / | 0.3 | 1 | dB | |
| 带外抑制 | 40 | 45 | dB | |||
| 1dB带宽 | 12 | 12.8 | MHz | |||
| 3dB带宽 | 14 | 15 | MHz | |||
| 40dB带宽 | 24 | 25.5 | MHz | |||
| 驻波比 | / | / | ||||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 基板材料 | YZ-LiNbO3 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入/输出端 | 5，11 |
| 接地端口 | 1，2，3，4，6，7，8，9，10，12 |

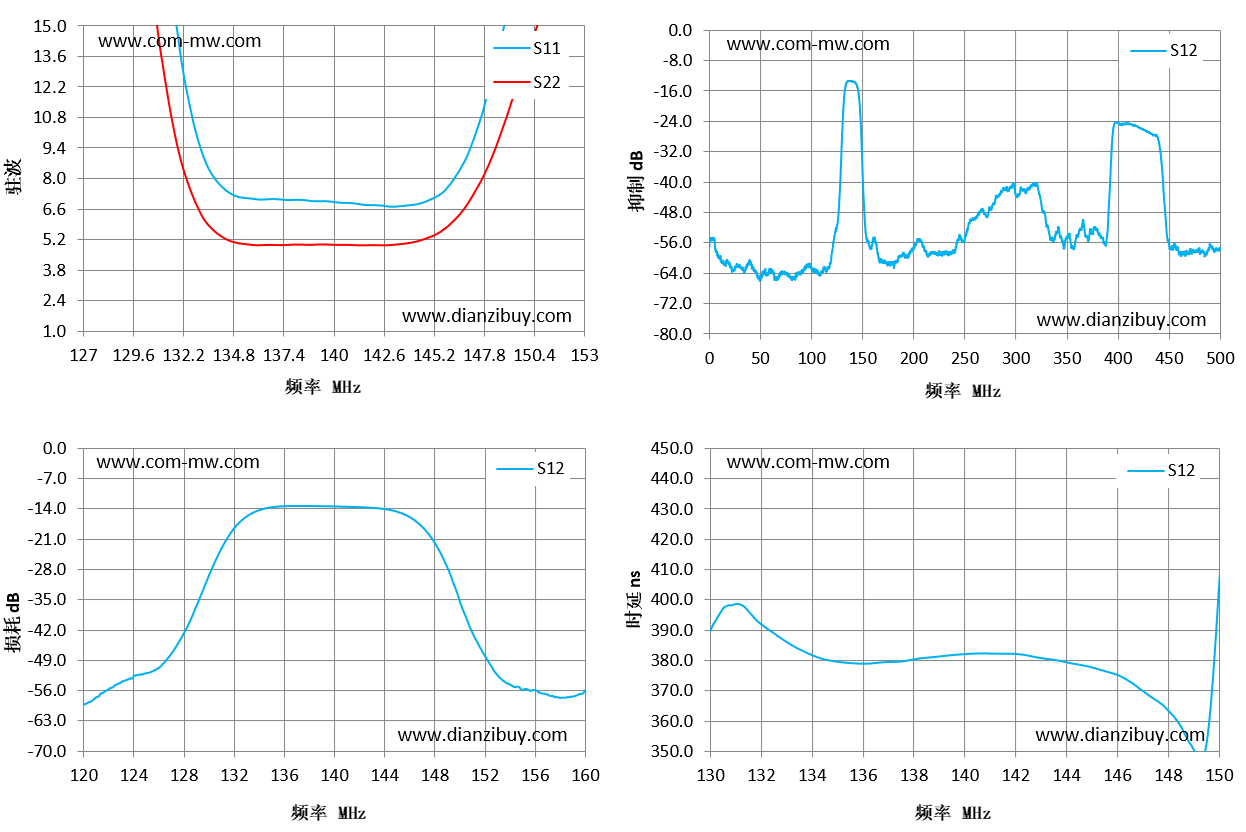

典型测试曲线图
参考实物图
外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 127 | 67.65 | 40.65 | -47.7 | 382.24 |
| 129 | 44.2 | 28.46 | -36.91 | 389.27 |
| 131 | 22.54 | 14.43 | -23.52 | 398.44 |
| 133 | 9.89 | 6.72 | -15.88 | 386.49 |
| 134 | 7.89 | 5.5 | -14.34 | 381.99 |
| 136 | 7.05 | 4.94 | -13.34 | 378.91 |
| 138 | 7.02 | 4.97 | -13.29 | 380.2 |
| 140 | 6.93 | 4.96 | -13.38 | 382.01 |
| 142 | 6.78 | 4.94 | -13.54 | 382.16 |
| 144 | 6.77 | 5.04 | -13.95 | 379.52 |
| 146 | 7.61 | 5.81 | -15.7 | 375.44 |
| 147 | 9.04 | 6.8 | -17.84 | 370.36 |
| 149 | 15.31 | 10.7 | -26.84 | 351.76 |
| 151 | 23.67 | 15.9 | -41.96 | 416.88 |
| 153 | 30.18 | 19.71 | -52.06 | 431.92 |
注意事项
| 1 | 产品支持220°回流焊。 |
