滤波器
阻带频率4800~4960MHz, ≥50dB, 通带频率DC~4790MHz, 4970~7000MHz, N
- K6-4800-4960-10N50150-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4800 | ~ | 4960 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4790 | MHz | |
| 通带频率 | 4970 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4700 | -0.56 | 1.49 |
| 4780 | -0.74 | 1.68 |
| 4785 | -1.46 | 1.41 |
| 4790 | -2.48 | 1.37 |
| 4795 | -40.63 | 22.41 |
| 4800 | -78.12 | 45.43 |
| 4820 | -77.33 | 30.48 |
| 4860 | -76.17 | 48.96 |
| 4900 | -58.16 | 38.37 |
| 4960 | -68.76 | 43.54 |
| 4965 | -39.88 | 26.78 |
| 4970 | -2.78 | 1.58 |
| 4975 | -1.43 | 1.42 |
| 4980 | -0.89 | 1.37 |
| 5100 | -0.73 | 1.41 |
参考实物图
外形结构图（mm）

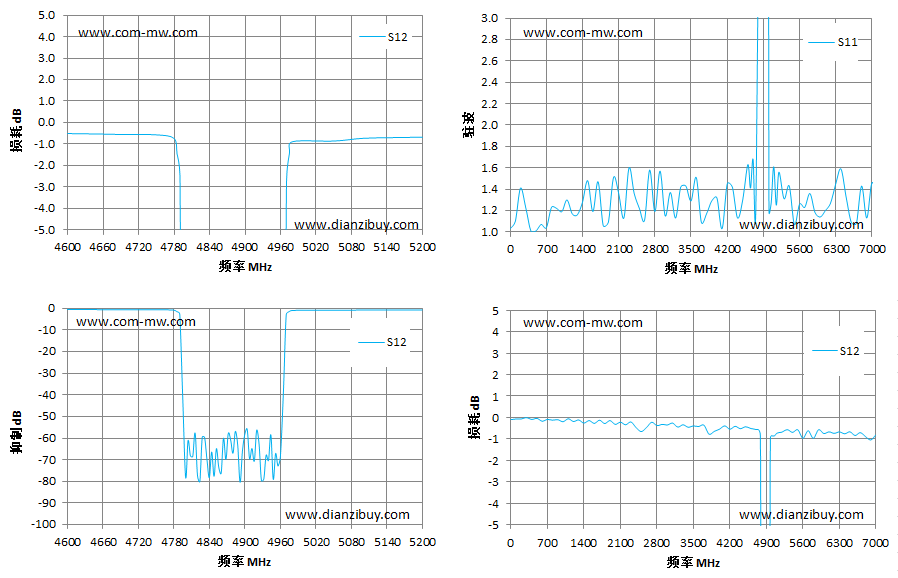

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
