产品
倍频器
输出频率8~14GHz, 输出功率15dBm, SMA-F, 二倍频器
- CFM8-4-7G-3937
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 输入频率 | 4 | ~ | 7 | GHz |
| 输出频率 | 8 | ~ | 14 | GHz |
| 输入功率 | -2 | dBm | ||
| 输出功率 | 15 | dBm | ||
| 倍频次数 | 2 | |||
| 基波抑制 | 18 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +5V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 二倍频器 |
典型测试数据(0dBm输入)
| 输入频率(GHz) | 基波抑制(dBc) | 输出频率(GHz) | 输出功率(dBm) |
| 3.6 | 15.49 | 7.2 | 9.94 |
| 3.8 | 11.22 | 7.6 | 13.36 |
| 4 | 16.59 | 8 | 17.18 |
| 4.2 | 25.53 | 8.4 | 15.59 |
| 4.4 | 28.432 | 8.8 | 17.62 |
| 4.6 | 26.69 | 9.2 | 18.33 |
| 4.8 | 24.17 | 9.6 | 18.52 |
| 5 | 21.15 | 10 | 18.18 |
| 5.2 | 18.51 | 10.4 | 16.42 |
| 5.4 | 16.88 | 10.8 | 15.73 |
| 5.6 | 17.26 | 11.2 | 16.56 |
| 5.8 | 16.84 | 11.6 | 15.34 |
| 6 | 19.48 | 12 | 15.49 |
| 6.2 | 24.77 | 12.4 | 15.71 |
| 6.4 | 26.83 | 12.8 | 14.56 |
| 6.6 | 22.42 | 13.2 | 15.33 |
| 6.8 | 15.04 | 13.6 | 15.13 |
| 7 | 14.19 | 14 | 15.56 |
| 7.2 | 14.33 | 14.4 | 15.8 |
| 7.4 | 11.86 | 14.8 | 16.62 |

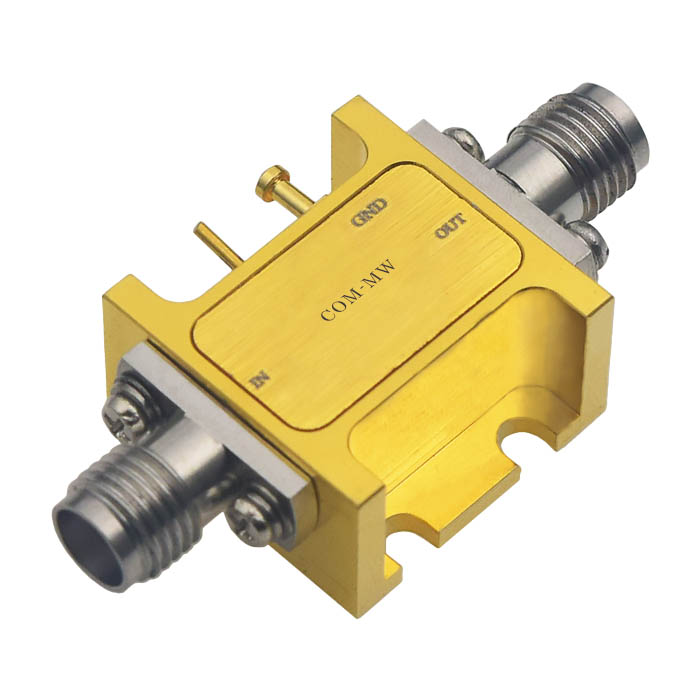

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；产品整体温度大于125℃的情况下，请在订货前与我们协商；
