滤波器
阻带频率3600~3900MHz, ≥50dB, 通带频率DC~3350MHz, 4150~12750MHz, SMA
- K6-3600-3900-250S5010-008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3900 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3350 | MHz | |
| 通带频率 | 4150 | ~ | 12750 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3250 | -0.53 | 1.55 |
| 3350 | -2.49 | 1.32 |
| 3440 | -4.88 | 5.96 |
| 3520 | -12.85 | 16.84 |
| 3600 | -76.49 | 45.79 |
| 3660 | -62.91 | 34.18 |
| 3690 | -63.96 | 36.88 |
| 3750 | -55.92 | 42.28 |
| 3810 | -69.94 | 48.37 |
| 3840 | -59.63 | 41.07 |
| 3900 | -76.71 | 43.9 |
| 3980 | -13.42 | 15.35 |
| 4060 | -5.33 | 5.67 |
| 4150 | -2.57 | 1.25 |
| 4250 | -0.66 | 1.19 |
参考实物图
外形结构图（mm）

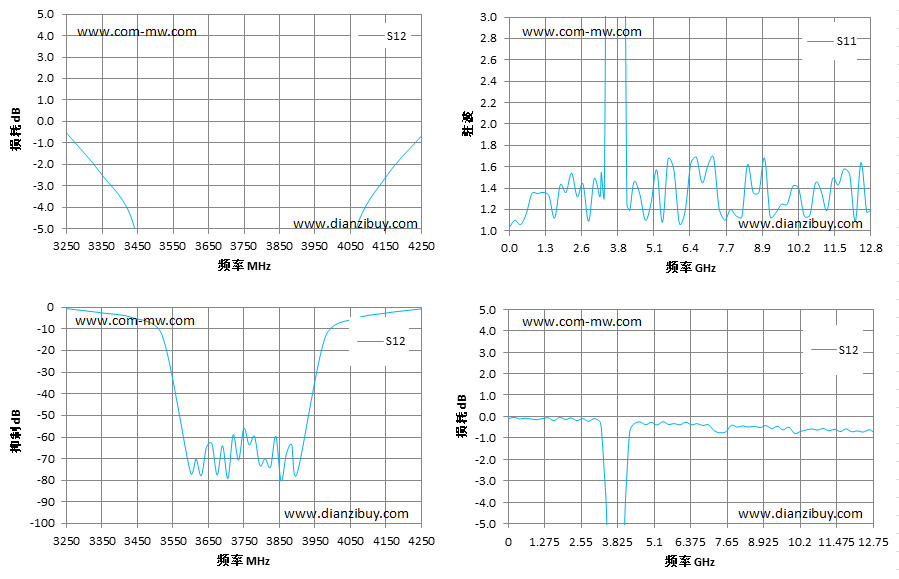

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
