开关
DC~40GHz, 单刀八掷 , TTL控制, 反射式, 15ms, SMA, 24V, 200万次
- DSW9-8R0-40G-2646
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 0.5 | dB@18G | ||
| 插入损耗 | 0.9 | dB@40G | ||
| 隔离度 | 60 | dB@12G | ||
| 隔离度 | 50 | dB@40G | ||
| 驻波比 | 1.5 | @6G | ||
| 驻波比 | 1.9 | @18G | ||
| 功率容量 | 25 | W@6G | ||
| 功率容量 | 5 | W@18G |
其它参数
| 开关路数 | 单刀八掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15 Male |
| 开关顺序 | 先断后合 |
典型测试数据
| Frequency GHz | S00 驻波 | S10 损耗 dB | S12 隔离 dB | S22 驻波 |
| 0.01 | 1.03 | -0.02 | -81.42 | 1.03 |
| 3.21 | 1.05 | -0.03 | -89.87 | 1.05 |
| 6.43 | 1.05 | -0.08 | -86.97 | 1.05 |
| 9.64 | 1.14 | -0.14 | -88.47 | 1.22 |
| 12.86 | 1.09 | -0.14 | -85.2 | 1.09 |
| 16.07 | 1.14 | -0.21 | -86.42 | 1.14 |
| 19.29 | 1.1 | -0.27 | -86.71 | 1.13 |
| 22.5 | 1.14 | -0.34 | -82.45 | 1.25 |
| 25.71 | 1.14 | -0.41 | -81.68 | 1.14 |
| 28.93 | 1.14 | -0.54 | -81.28 | 1.16 |
| 32.14 | 1.23 | -0.69 | -81.27 | 1.38 |
| 35.36 | 1.15 | -0.62 | -77.77 | 1.2 |
| 38.57 | 1.08 | -0.63 | -76.15 | 1.11 |
| 41.79 | 1.29 | -0.94 | -73.94 | 1.59 |
| 45 | 1.6 | -17.83 | -64.33 | 5.58 |

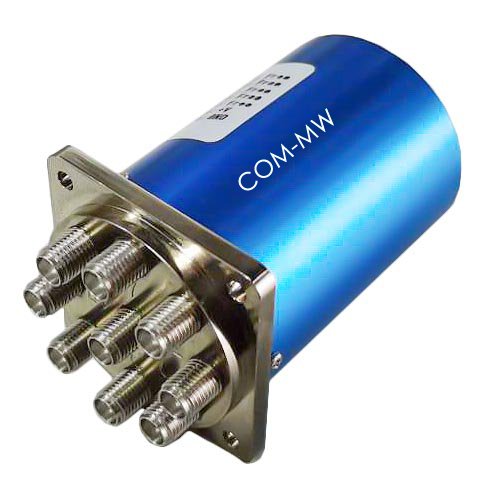

参考实物图

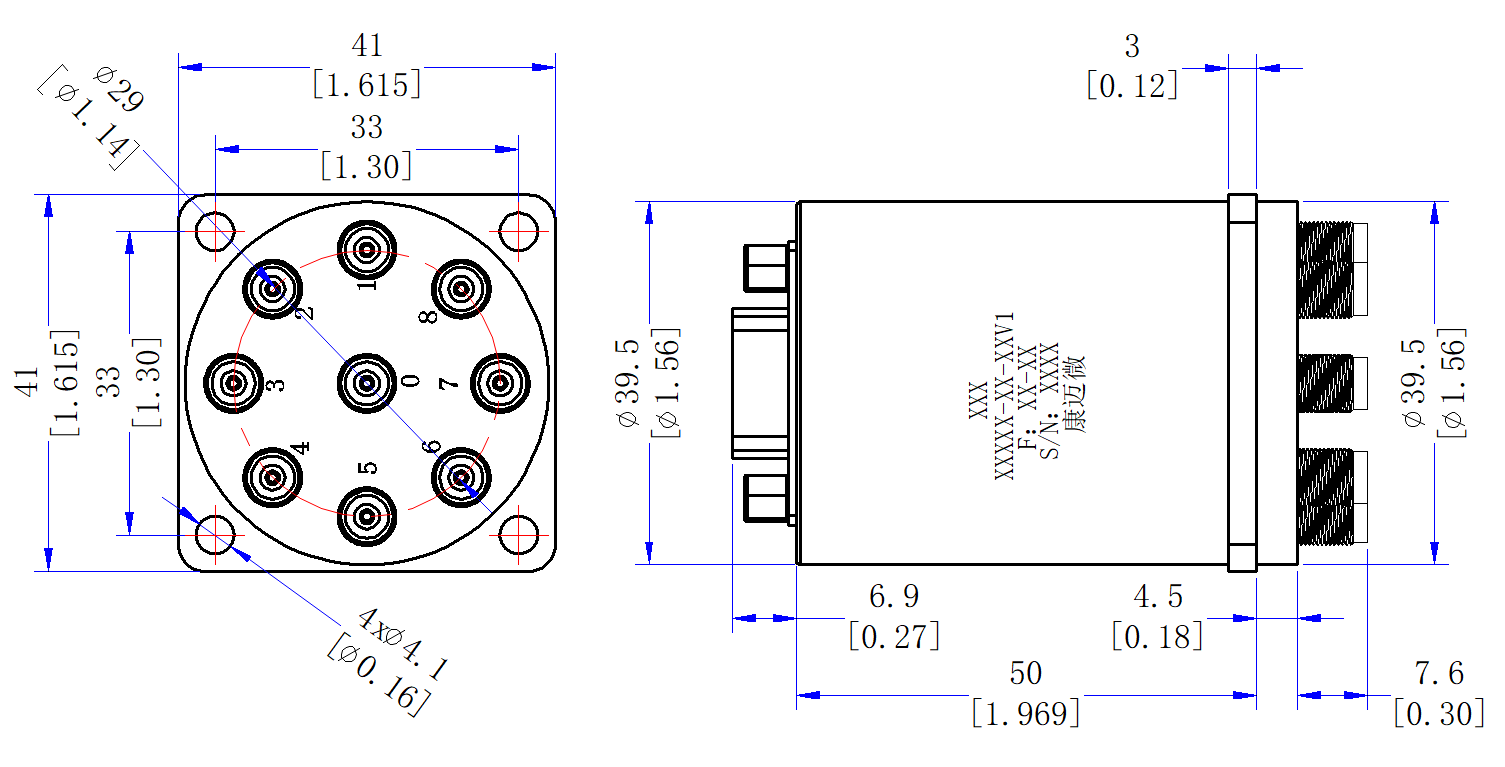

外形结构图（mm）
控制引脚定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 4 | TTL高电平，其它低电平 | RF 0-4 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | TTL高电平，其它低电平 | RF 0-7 |
| Pin 8 | TTL高电平，其它低电平 | RF 0-8 |
| Pin 9 | +24V | / |
| Pin 10 | GND | / |
| Pin 11~15 | 不使用 | / |

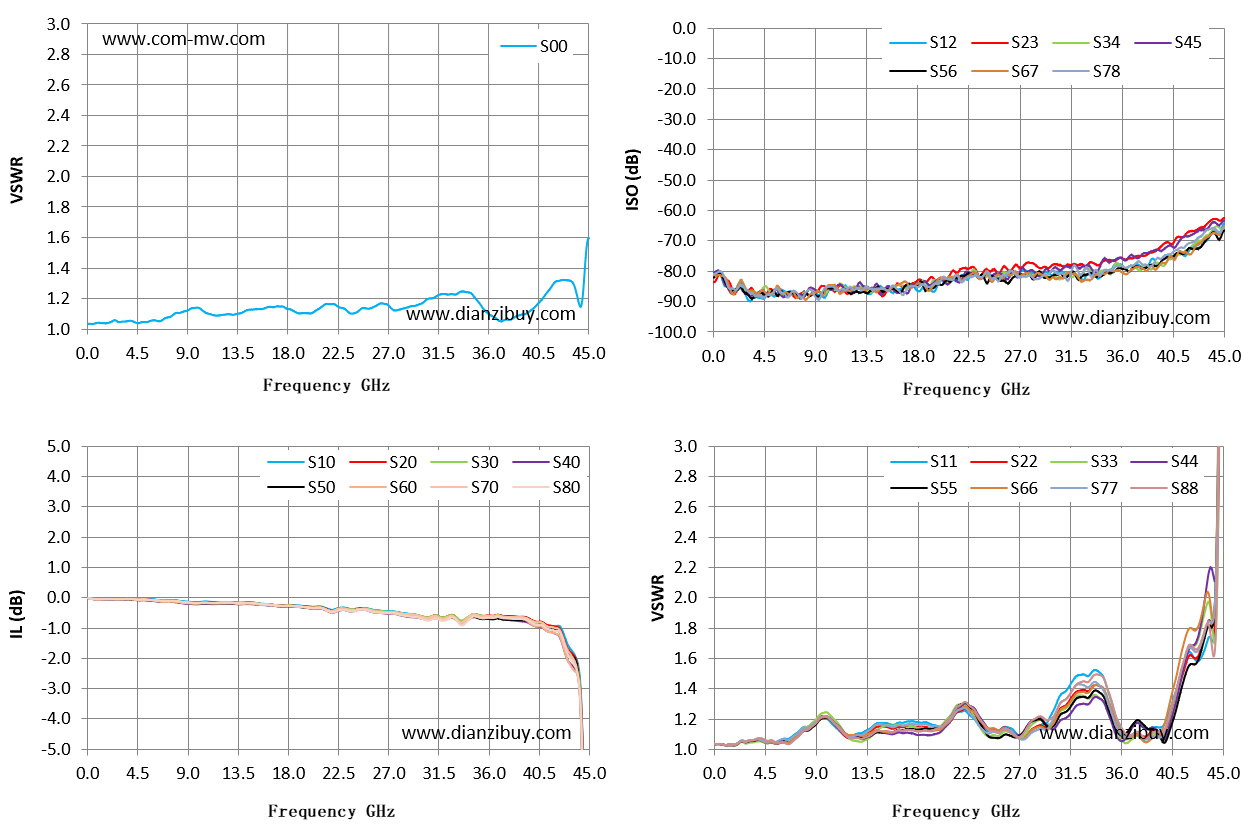

典型测试曲线图
