产品
耦合器
10~15MHz,耦合度 50dB,N ,3000W
- ZDC9-50L1-30-2493
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 15 | MHz |
| 插入损耗 | 0.1 | dB | ||
| 耦合度 | 49 | 50 | 51 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.15 |
其它参数
| 接口形式 | N -F，耦合端口SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 3000W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C1 | --- |
| 隔离端口 | C2 | --- |
参考实物图

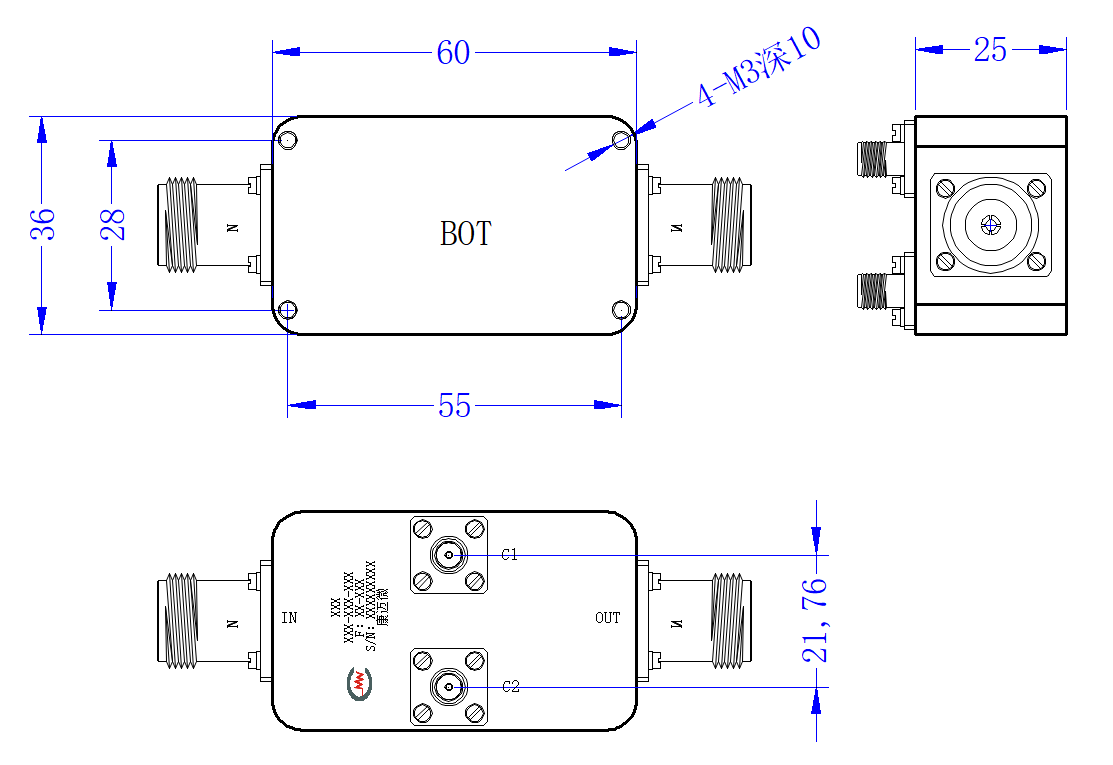

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
