产品
混频器
射频频率 6~18GHz,变频损耗 8dB,功率容量16dBm,SMA
- DM8-6-18G-4244
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 6 | ~ | 18 | GHz |
| 本振频率 | 6 | ~ | 18 | GHz |
| 中频频率 | DC | ~ | 6 | GHz |
| 变频损耗 | 8 | 11 | dB | |
| 本振输入功率 | 14 | dBm | ||
| 本振射频隔离 | 30 | dB | ||
| 本振中频隔离 | 30 | dB | ||
| 射频中频隔离 | 10 | dB |
其它参数
| 功率容量 | 16dBm |
| 本振最大极限输入功率 | 16dBm |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| RF GHz | IF:1M 损耗 dB | IF:1G 损耗 dB | LO-IF 隔离 dB | LO-RF 隔离 dB | RF-IF 隔离 dB |
| 6.00 | -7.11 | -7.08 | -31.9 | -42.3 | -15.2 |
| 6.86 | -7.11 | -7.08 | -31.9 | -42.3 | -15.2 |
| 7.71 | -6.08 | -6.91 | -32.1 | -46.9 | -16.9 |
| 8.57 | -6.26 | -6.00 | -36.8 | -55.3 | -14.8 |
| 9.43 | -6.18 | -5.53 | -36.6 | -46.7 | -15.1 |
| 10.29 | -5.76 | -5.98 | -38.4 | -45.0 | -15.0 |
| 11.14 | -5.98 | -6.54 | -42.6 | -43.5 | -16.8 |
| 12.00 | -6.22 | -6.80 | -43.5 | -45.2 | -17.5 |
| 12.86 | -6.22 | -6.80 | -43.5 | -45.2 | -17.5 |
| 13.71 | -6.47 | -6.60 | -42.9 | -45.7 | -18.9 |
| 14.57 | -6.49 | -6.52 | -40.3 | -48.2 | -20.2 |
| 15.43 | -6.56 | -6.59 | -38.0 | -49.7 | -21.6 |
| 16.29 | -6.31 | -7.51 | -36.2 | -45.2 | -23.6 |
| 17.14 | -6.84 | -8.52 | -32.9 | -51.2 | -23.6 |
| 18.00 | -7.53 | -8.56 | -31.4 | -49.7 | -27.1 |

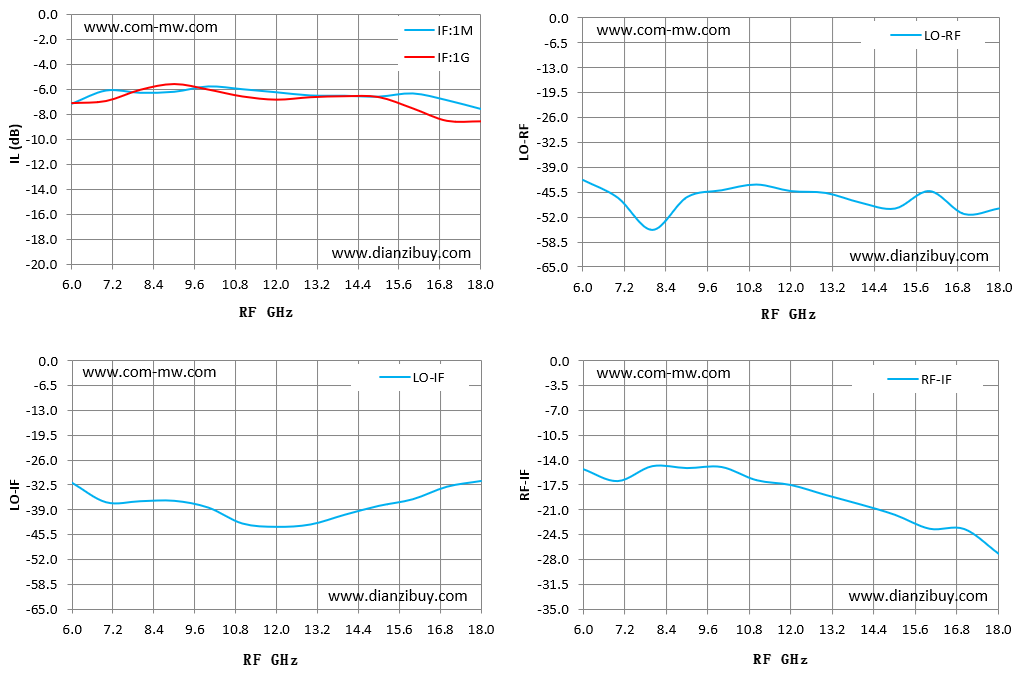

典型测试曲线图

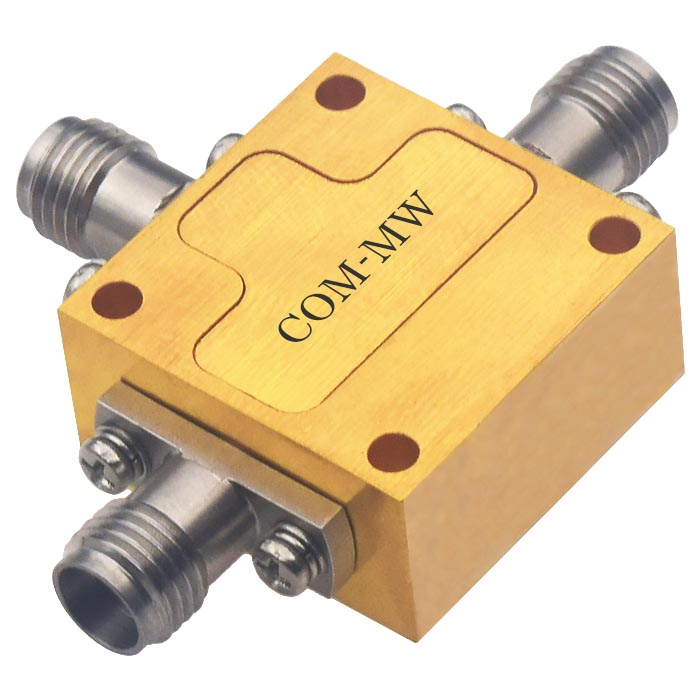

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
