开关滤波器组
开关滤波路数二选一, 2.92
- DSS5-2R26.9-35.1G-2827
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
|---|---|---|
| 通带频率一 | 26.9-31.1 | GHz |
| 频率一损耗 | 7 | dB |
| 带内波动 | 1.5 | dB |
| 频率一抑制 | DC-24.5GHz≥65 | dBc |
| 频率一抑制 | 33.5-45GHz≥65 | dBc |
| 频率一抑制 | 32-33.5GHz≥45 | dBc |
| 频率一驻波 | 2 | |
| 通带频率二 | 30.9-35.1 | GHz |
| 频率二损耗 | 7 | dB |
| 带内波动 | 1.5 | dB |
| 频率二抑制 | DC-28.5GHz≥65 | dBc |
| 频率二抑制 | 38-45GHz≥65 | dBc |
| 频率二抑制 | 37-38GHz≥45 | dBc |
| 频率二驻波 | 2 |
其它参数
| 开关滤波路数 | 二选一 |
| 开关时间 | ≤100ns |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 工作电压 | ±5V |
| 工作电流 | ≤70mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 控制电压 | +3.3V |
真值表
| 0 | C | |
| 频率一 | 0 | 0 |
| 频率二 | 0 | 1 |

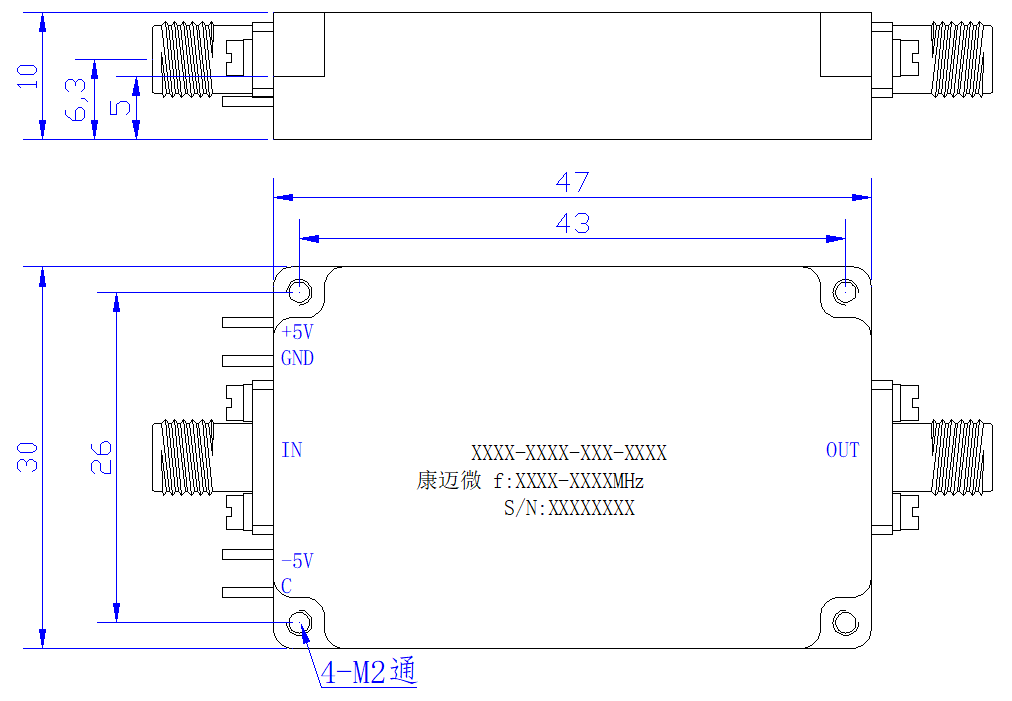

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
