产品
滤波器
阻带频率 2110~2200MHz,≥70dB,通带频率 DC~2100MHz,2210~4000MHz,N ,三阶互调-140dBc
- K6-2110-2200-10N70150M-009
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2110 | ~ | 2200 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 2100 | MHz | |
| 通带频率 | 2210 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 2050 | -0.51 | 1.13 |
| 2090 | -0.78 | 1.25 |
| 2095 | -1.24 | 1.39 |
| 2100 | -2.67 | 1.39 |
| 2105 | -44.71 | 22.44 |
| 2110 | -93.28 | 41.57 |
| 2120 | -79.38 | 49.78 |
| 2150 | -85.97 | 40.36 |
| 2190 | -91.82 | 43.26 |
| 2200 | -92.65 | 40.47 |
| 2205 | -42.47 | 21.65 |
| 2210 | -2.48 | 1.36 |
| 2215 | -1.23 | 1.19 |
| 2220 | -0.89 | 1.17 |
| 2250 | -0.42 | 1.3 |
参考实物图

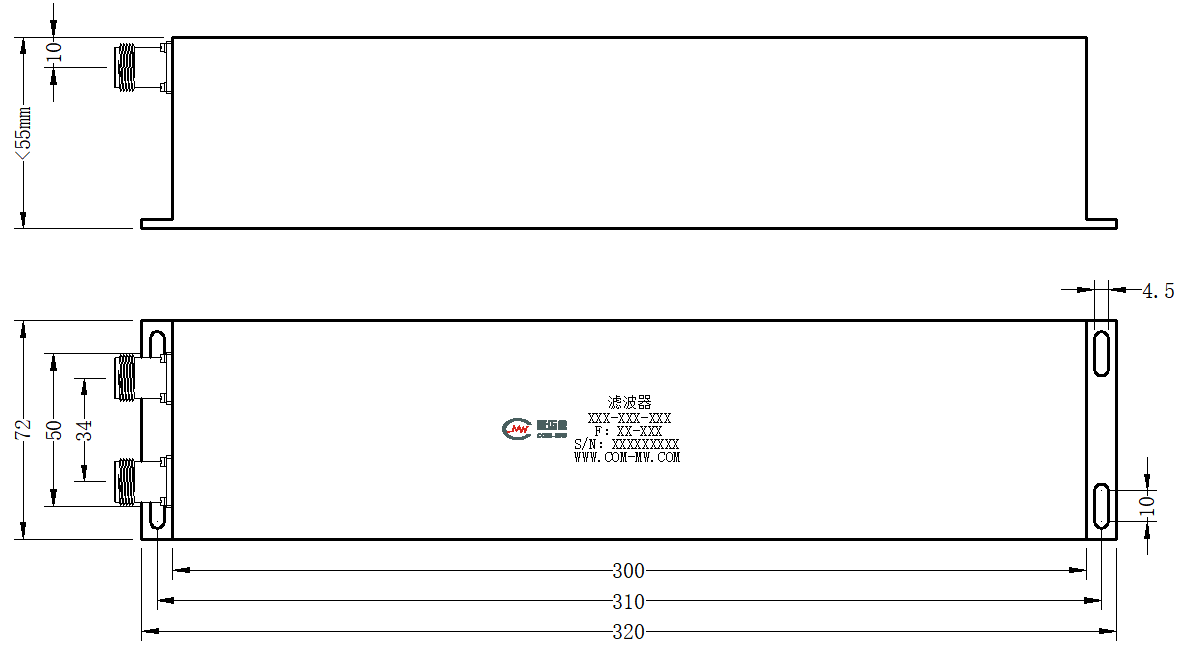

外形结构图（mm）

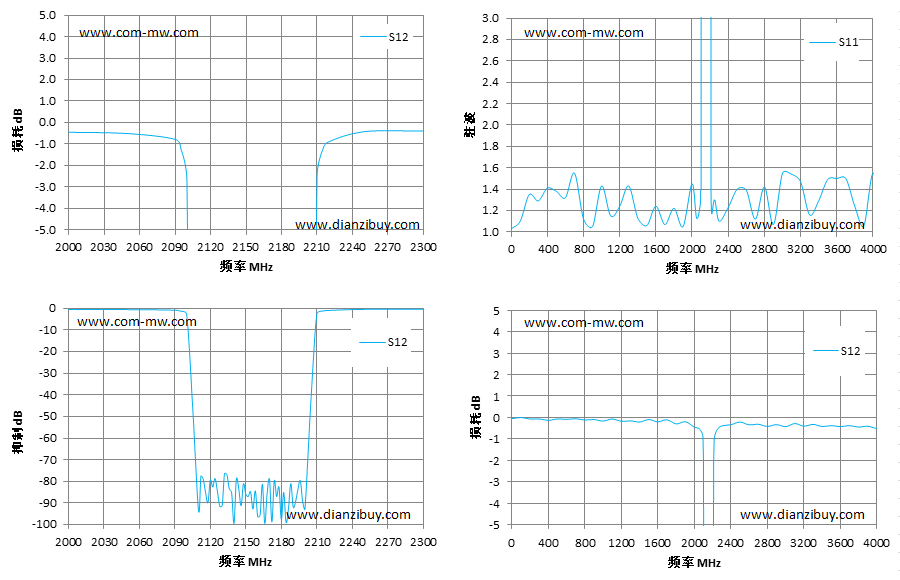

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
