产品
耦合器
1~18GHz,耦合度 40dB,N ,50W
- ZDC25-40M1-18G-979
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | IN | N-F |
| 输出端口 | OUT | N-F |
| 耦合端口 | C | N-F |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.01 | 1.02 | 1.02 | -0.01 | -68.15 | -12.01 |
| 1.36 | 1.02 | 1.02 | -0.29 | -39.25 | -24.35 |
| 2.71 | 1.06 | 1.07 | -0.38 | -39.49 | -28.74 |
| 4.07 | 1.06 | 1.06 | -0.46 | -39.94 | -22.76 |
| 5.43 | 1.09 | 1.09 | -0.51 | -40.17 | -16.78 |
| 6.79 | 1.11 | 1.11 | -0.55 | -40.64 | -15.83 |
| 8.14 | 1.03 | 1.04 | -0.57 | -40.62 | -16.44 |
| 9.50 | 1.16 | 1.15 | -0.61 | -40.39 | -13.17 |
| 10.86 | 1.29 | 1.28 | -0.69 | -40.28 | -12.33 |
| 12.21 | 1.08 | 1.07 | -0.63 | -40.30 | -13.68 |
| 13.57 | 1.09 | 1.09 | -0.67 | -39.99 | -19.25 |
| 14.93 | 1.05 | 1.07 | -0.68 | -39.70 | -14.53 |
| 16.29 | 1.07 | 1.11 | -0.68 | -39.25 | -15.03 |
| 17.64 | 1.35 | 1.35 | -0.79 | -39.17 | -24.14 |
| 19.00 | 1.09 | 1.09 | -0.76 | -39.17 | -15.79 |

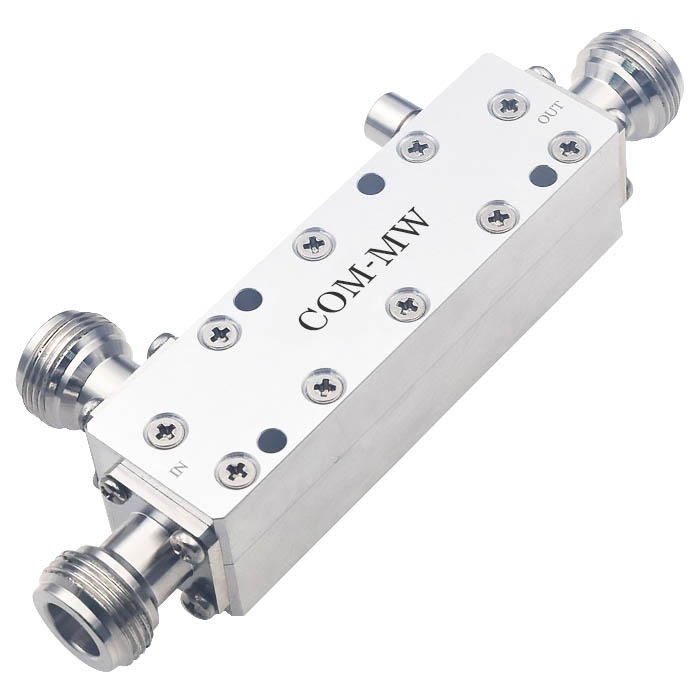

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
