产品
滤波器
通带频率 2.7~3.8GHz,DC-1.8GHz≥50dBc,4.9-6GHz≥50dBc,N -F
- ZBF25-C3.25-1.1G-923
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.7 | ~ | 3.8 | GHz |
| 通带损耗 | / | / | 0.3 | dB | ||
| 带外抑制 | DC-1.8 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 4.9-6 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 400W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1.80 | 78.44 | 72.07 | -61.00 | 0.36 |
| 2.01 | 58.83 | 58.65 | -52.16 | 0.43 |
| 2.23 | 52.77 | 59.44 | -39.38 | 0.56 |
| 2.44 | 58.05 | 70.79 | -23.23 | 1.04 |
| 2.66 | 1.30 | 1.29 | -0.21 | 2.57 |
| 2.87 | 1.11 | 1.12 | -0.13 | 1.93 |
| 3.09 | 1.07 | 1.08 | -0.12 | 1.64 |
| 3.30 | 1.02 | 1.02 | -0.12 | 1.58 |
| 3.51 | 1.01 | 1.01 | -0.12 | 1.63 |
| 3.73 | 1.10 | 1.10 | -0.15 | 1.94 |
| 3.94 | 4.56 | 4.58 | -2.79 | 2.34 |
| 4.16 | 71.62 | 79.23 | -25.62 | 0.89 |
| 4.37 | 123.76 | 114.72 | -38.75 | 0.50 |
| 4.59 | 130.37 | 110.42 | -48.75 | 0.37 |
| 4.80 | 79.90 | 77.88 | -56.29 | 0.32 |

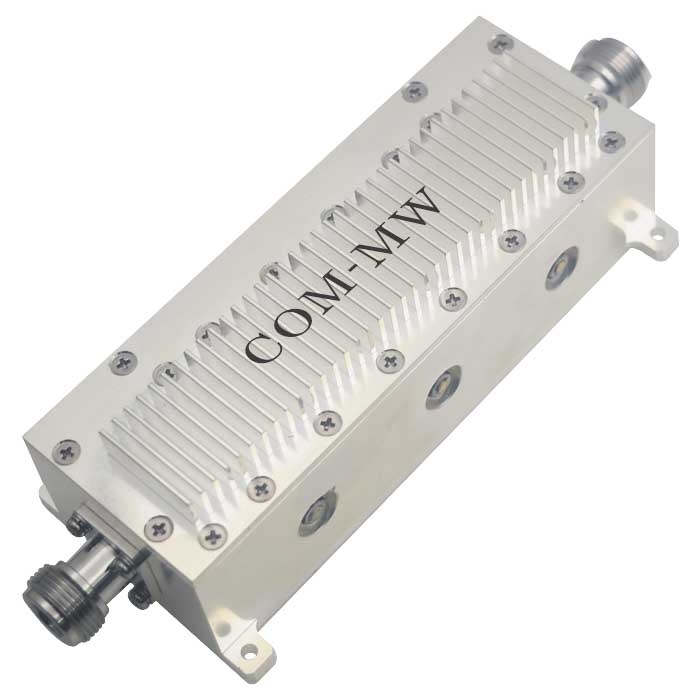

参考实物图

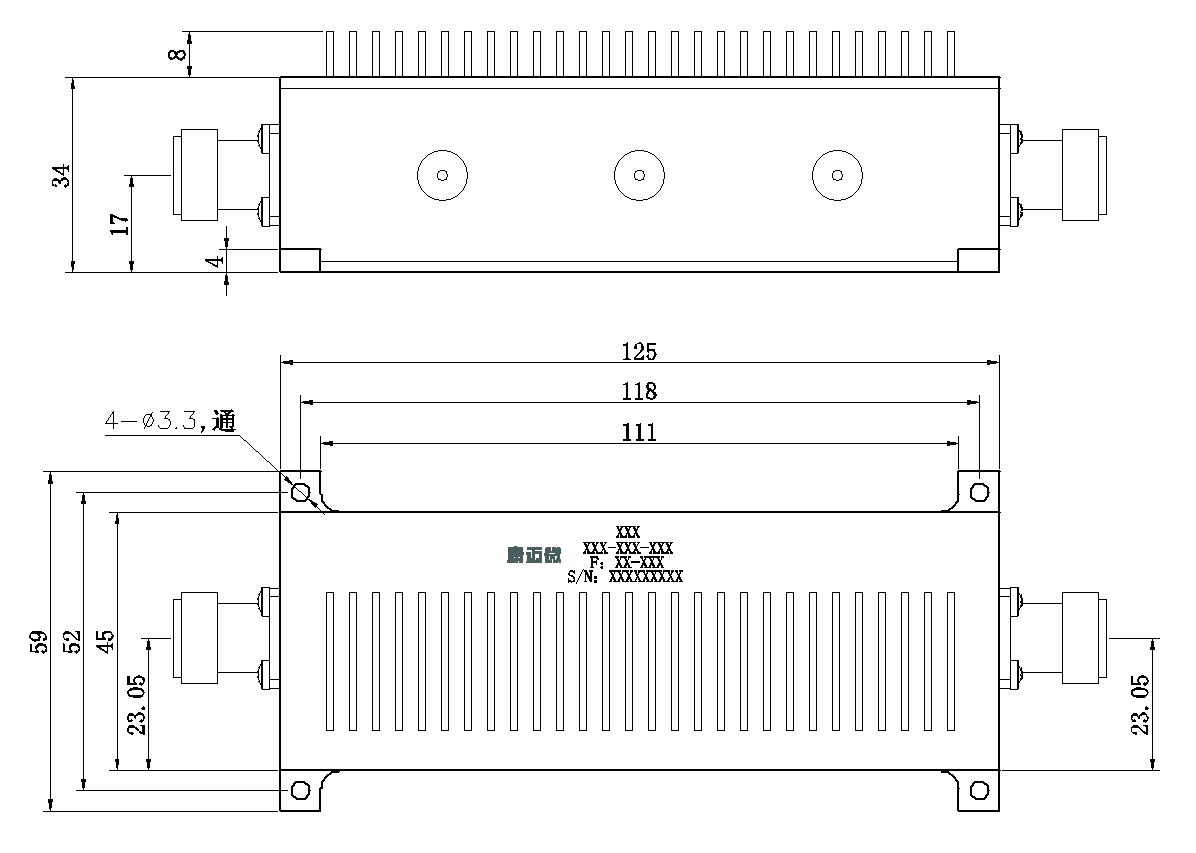

外形结构图（mm）

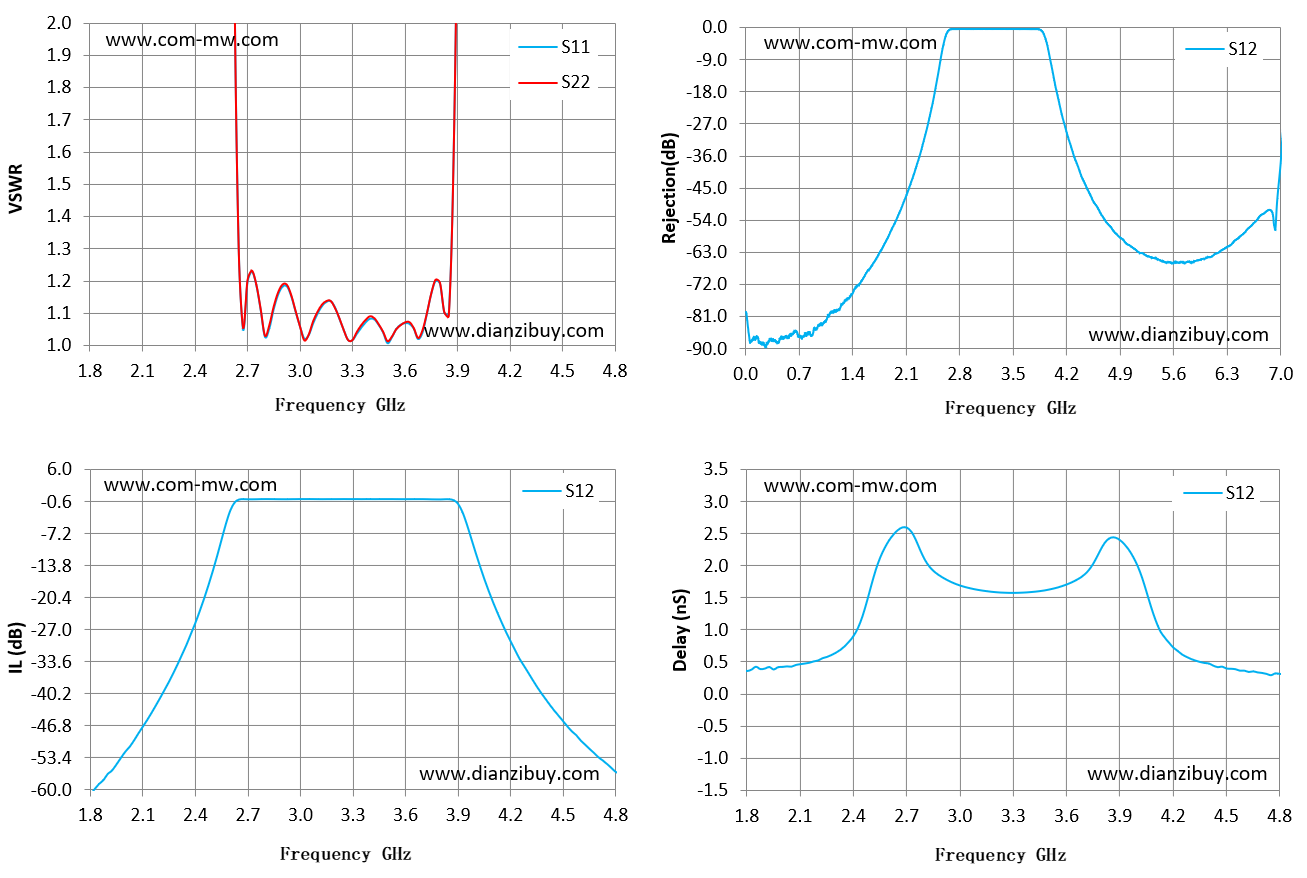

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
