产品
功分器
450~6500MHz, 15W, 8路, 相位0°, SMA
- ZPD8-8M450-6000-2193
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 450 | ~ | 6500 | MHz |
| 插入损耗 | 4 | 4.5 | dB | |
| 隔离度 | 19 | 20 | dB | |
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.6 | 0.8 | dB | |
| 相位平衡 | 6 | 8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~8 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 300 | 1.55 | 1.09 | -9.74 | -14.86 | -0.03 |
| 764 | 1.06 | 1.05 | -9.82 | -26.68 | -0.01 |
| 1229 | 1.13 | 1.04 | -10.09 | -31.91 | -0.03 |
| 1693 | 1.2 | 1.12 | -10.32 | -34.46 | -0.05 |
| 2157 | 1.14 | 1.04 | -10.51 | -34.74 | -0.09 |
| 2621 | 1.25 | 1.08 | -10.77 | -39.63 | -0.11 |
| 3086 | 1.08 | 1.09 | -10.91 | -41.74 | -0.15 |
| 3550 | 1.18 | 1.15 | -11.16 | -34.81 | -0.13 |
| 4014 | 1.11 | 1.12 | -11.32 | -31.49 | -0.21 |
| 4479 | 1.2 | 1.13 | -11.53 | -28.49 | -0.25 |
| 4943 | 1.2 | 1.11 | -11.71 | -25.24 | -0.2 |
| 5407 | 1.17 | 1.1 | -11.88 | -26.02 | -0.26 |
| 5871 | 1.24 | 1.16 | -12.12 | -28.19 | -0.34 |
| 6336 | 1.34 | 1.21 | -12.34 | -26.83 | -0.44 |
| 6800 | 1.9 | 1.44 | -13.01 | -16.3 | -0.45 |

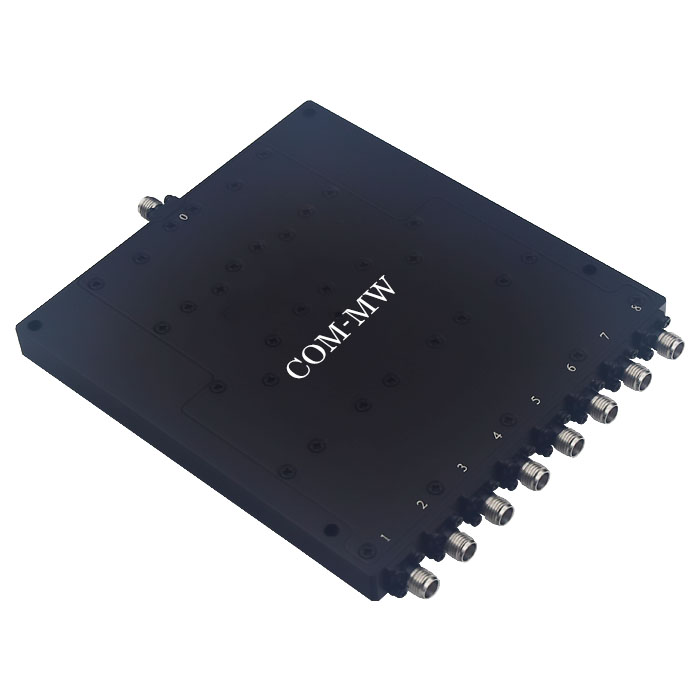

参考实物图

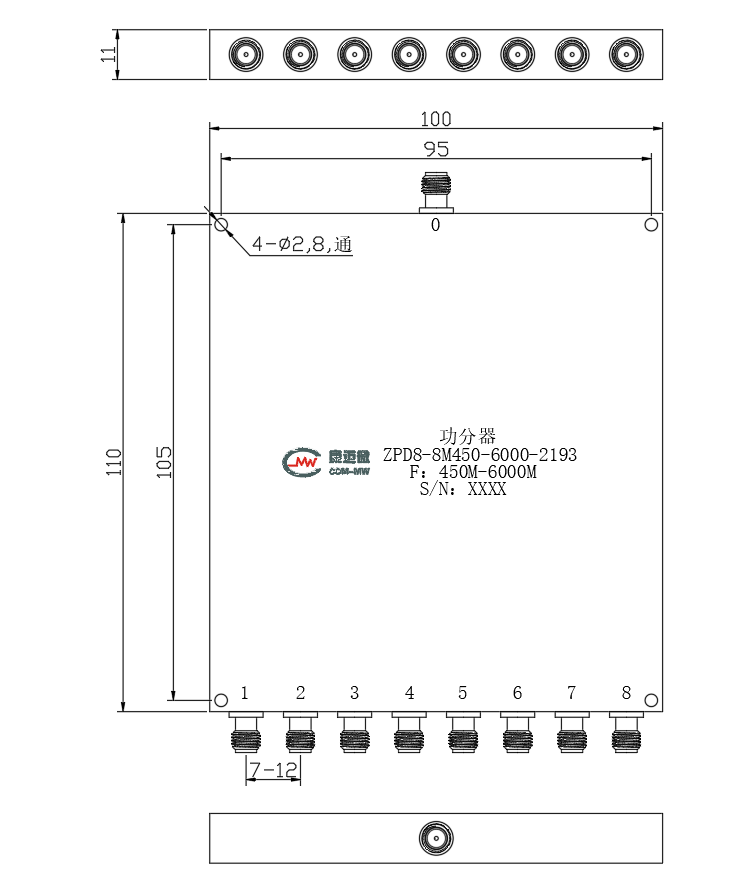

外形结构图（mm）

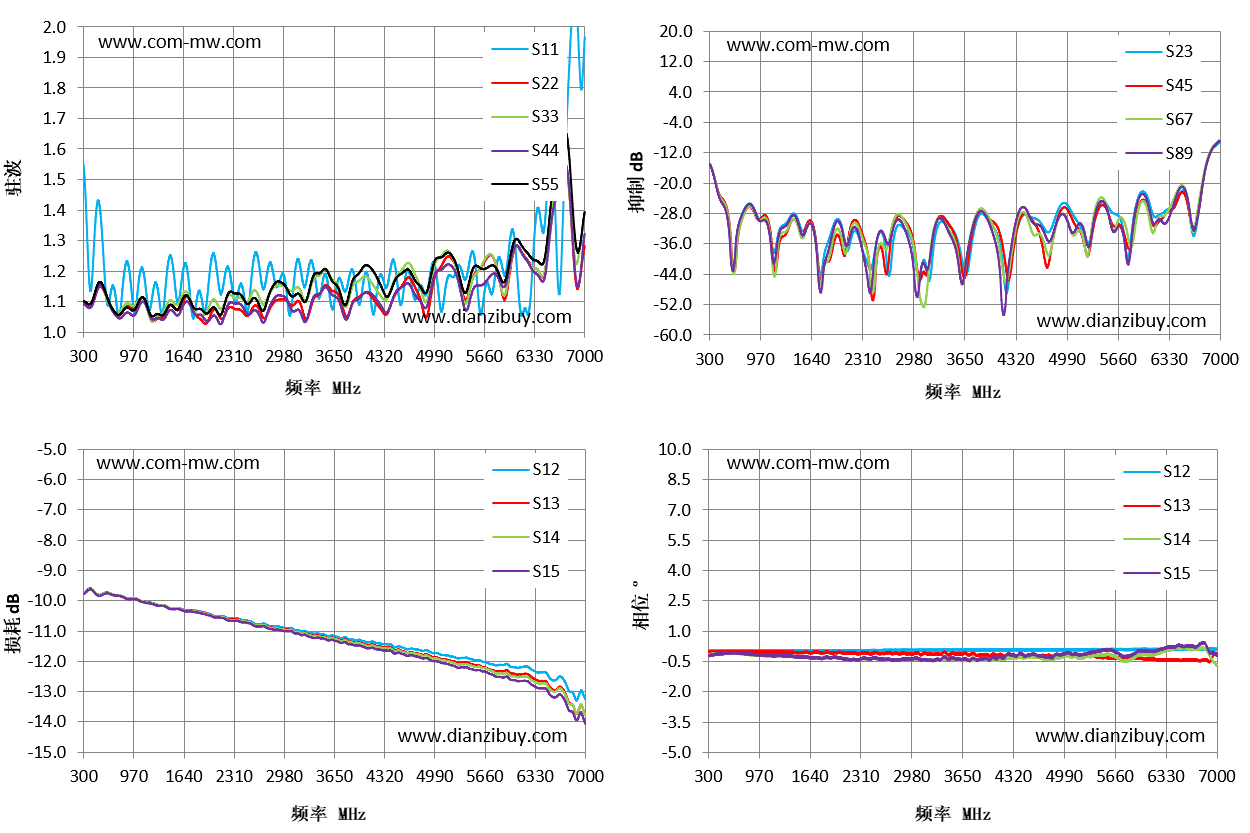

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
