滤波器
通带频率 60~80MHz,120MHz≥50dB,130-180MHz≥60dB,微带圆针
- ZBF15-L70-20-767
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 80 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 0.5dB带宽 | ＞ | 20MHz | ||||
| 3dB带宽 | ≥ | 26MHz | ||||
| 带外抑制 | 120 | MHz≥ | 50 | dB | ||
| 带外抑制 | 130-180 | MHz≥ | 60 | dB | ||
| 带外抑制 | 200-1800 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.35 | 1.5 |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 绝对时延 | ≤40ns60-80MHz |
| 时延波动 | ≤2ns65-75MHz |
| 时延波动 | ≤8ns60-80MHz |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图

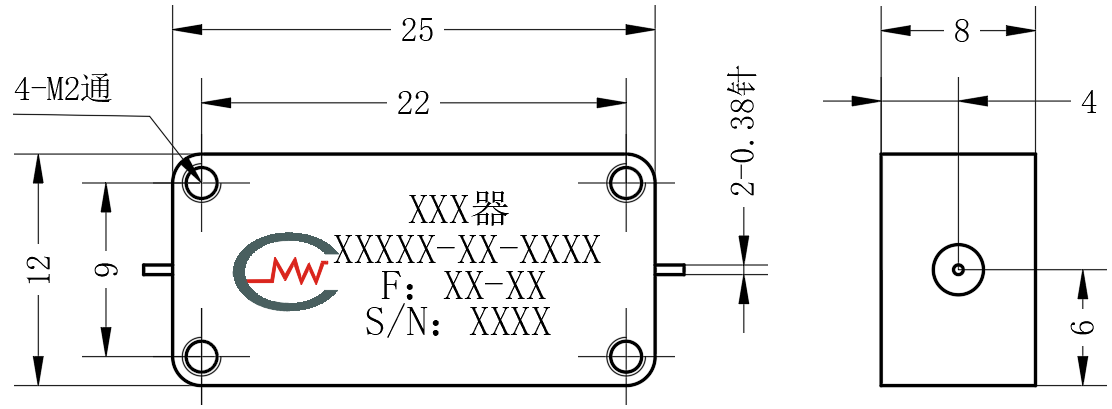

外形结构图（mm）

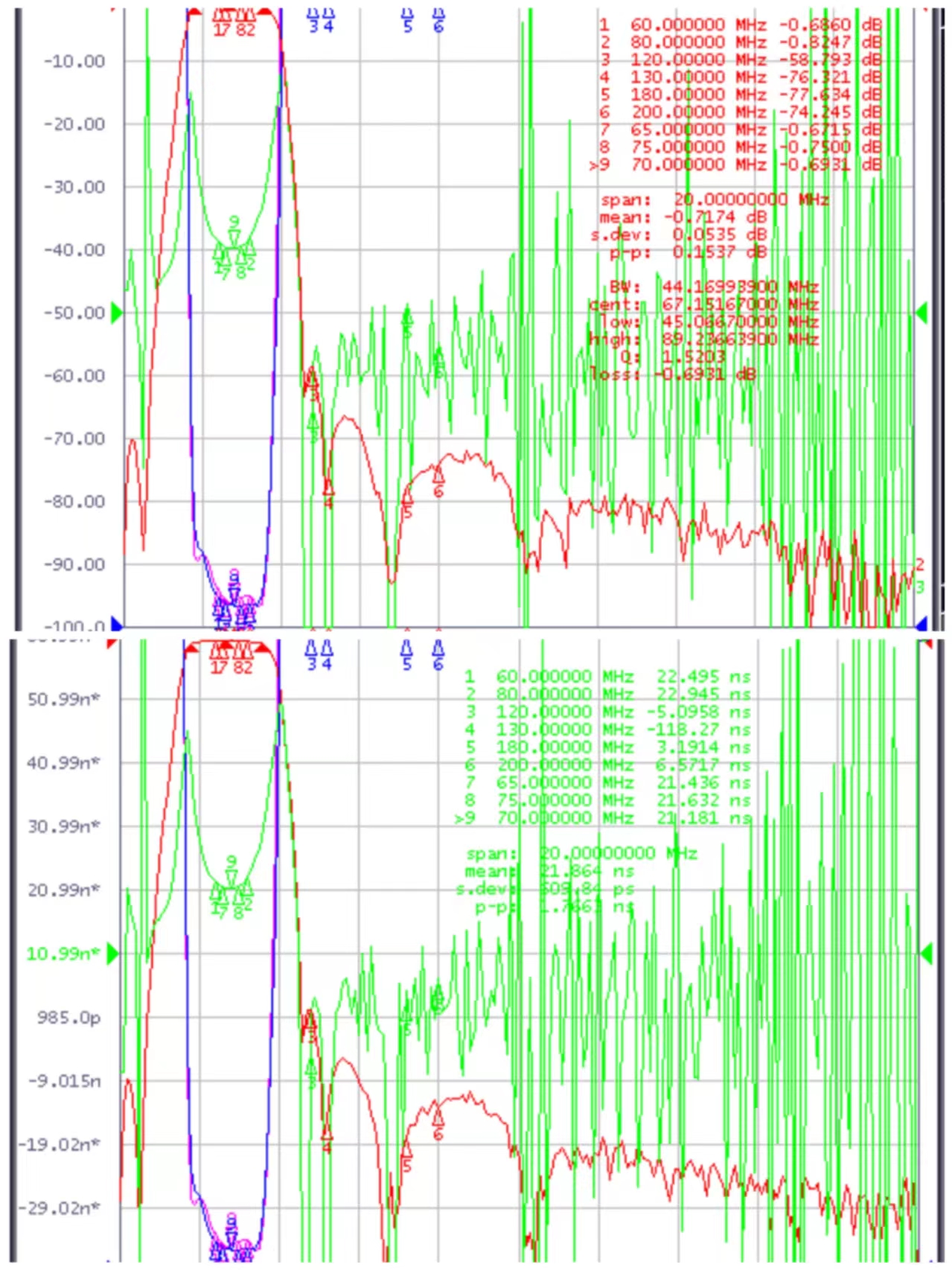

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
