腔体滤波器
通带频率 21.8~23.8GHz,DC-20.8GHz≥50dBc,24.8-40GHz≥50dBc,微带圆针
- SCBP228-2R0-3046
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.8 | ~ | 23.8 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-20.8 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 24.8-40 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 20.00 | 60.85 | 62.93 | -84.30 | -84.30 | -24.30 |
| 20.00 | 60.85 | 62.93 | -84.30 | -84.30 | -24.30 |
| 21.00 | 72.69 | 74.82 | -48.47 | -48.47 | 0.24 |
| 21.00 | 72.69 | 74.82 | -48.47 | -48.47 | 0.24 |
| 21.00 | 72.69 | 74.82 | -48.47 | -48.47 | 0.24 |
| 22.00 | 1.06 | 1.11 | -0.62 | -0.62 | 1.21 |
| 22.00 | 1.06 | 1.11 | -0.62 | -0.62 | 1.21 |
| 23.00 | 1.38 | 1.43 | -0.67 | -0.67 | 0.91 |
| 23.00 | 1.38 | 1.43 | -0.67 | -0.67 | 0.91 |
| 23.00 | 1.38 | 1.43 | -0.67 | -0.67 | 0.91 |
| 24.00 | 1.37 | 1.18 | -0.98 | -0.98 | 1.61 |
| 24.00 | 1.37 | 1.18 | -0.98 | -0.98 | 1.61 |
| 24.00 | 1.37 | 1.18 | -0.98 | -0.98 | 1.61 |
| 25.00 | 36.08 | 212.86 | -62.19 | -62.19 | 0.09 |
| 25.00 | 36.08 | 212.86 | -62.19 | -62.19 | 0.09 |

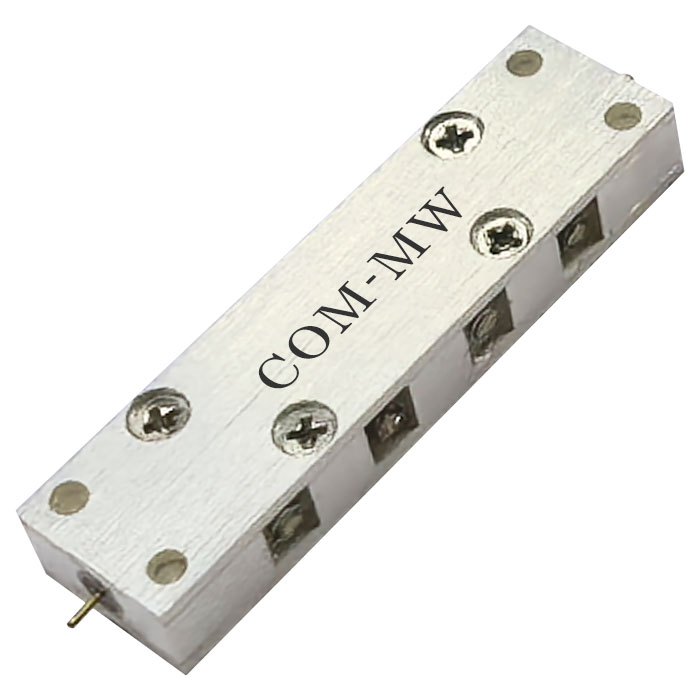

参考实物图

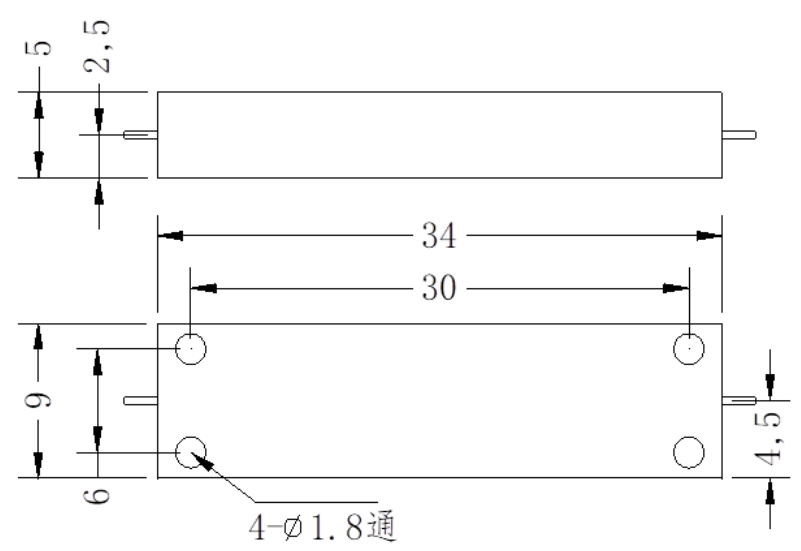

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
