产品
滤波器
工作带宽 4.0-6.5GHz,带外抑制 50@DC-2.9GHz,50@8.1-12.6GHz
- CC0268
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
特点及应用
低插入损耗。
良好的抑制，小体积。
大功率，低温漂。
技术要求
| 项目 | 参数 | 单位 |
| 中心频率 | 5.25 | GHz |
| 工作带宽 | 4.0-6.5 | GHz |
| 中心损耗 | 2.6 | dB |
| 带内波动 | 1.0 | dB |
| 驻波比 | 1.8:1 | |
| 群时延波动 | 1.0 | ns |
| 带外抑制 | 50@DC-2.8GHz | dBc |
| 带外抑制 | 50@8.1-13.5GHz | dBc |
其它要求：设计保证
| 端口阻抗 | 50Ω |
| 接口形式 | SMA-K，SMA-J |
| 承受功率 | 5W CW |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

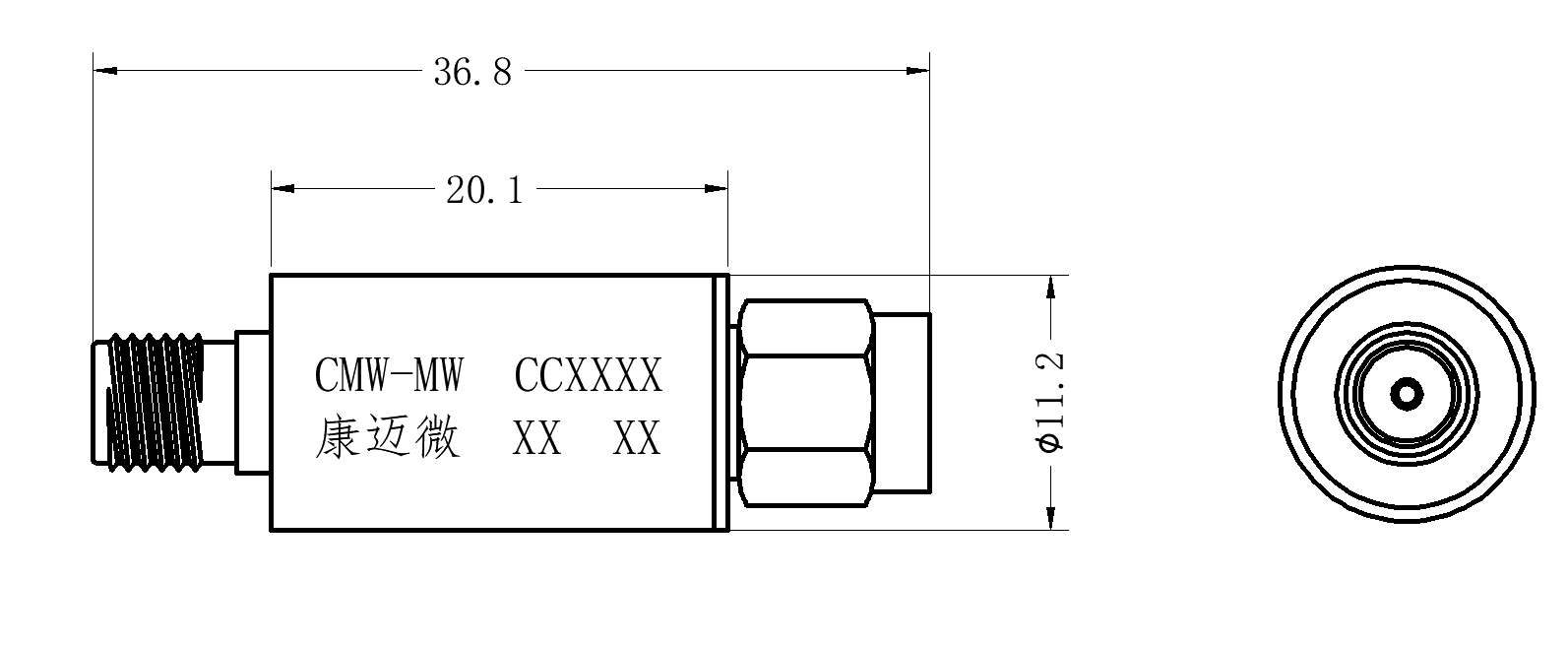

外型图：
安装示意图
注意事项
1、在安装过程中旋转连接器螺母进行连接，不能旋转滤波器或电缆进行连接，旋转滤波器和电缆连接容易导致内导体损坏;
2、在清洗过程中滤波器不能浸泡在清洗液中，清洗剂可能进入盒体中，改变产品内部元件的固化状态和参数，造成滤波特性恶化，甚至产品失效。
参考实物图
原理图

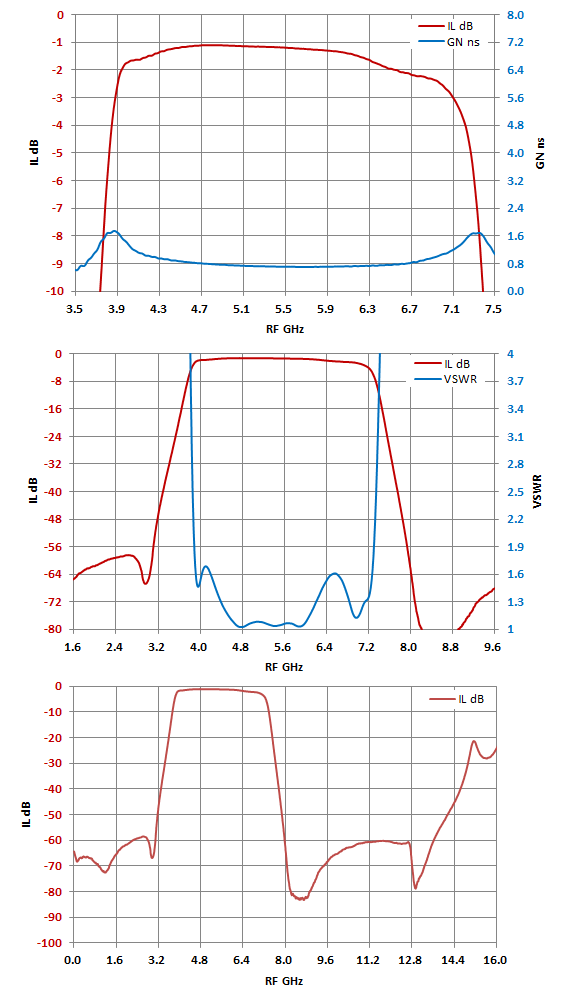

典型曲线
